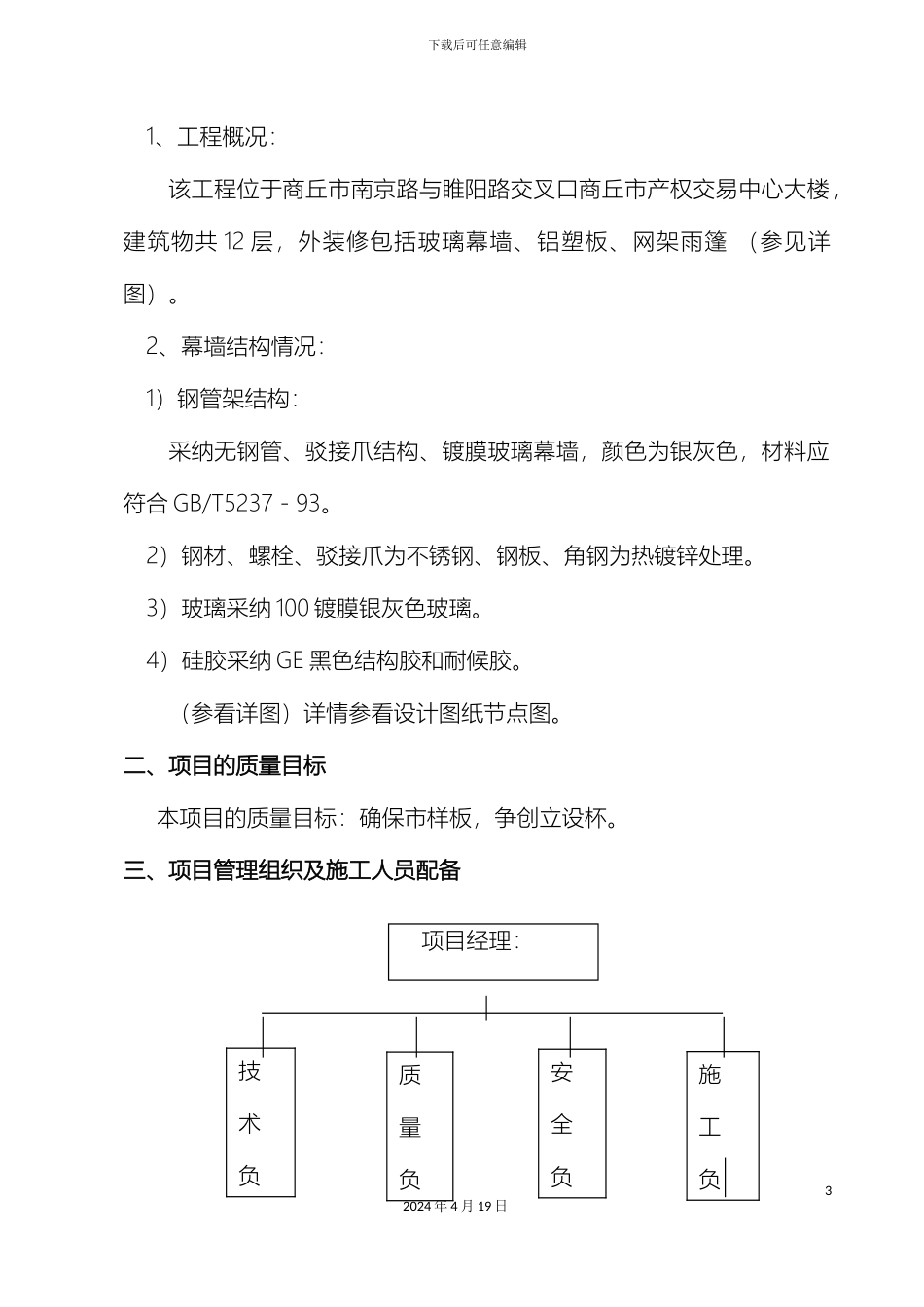

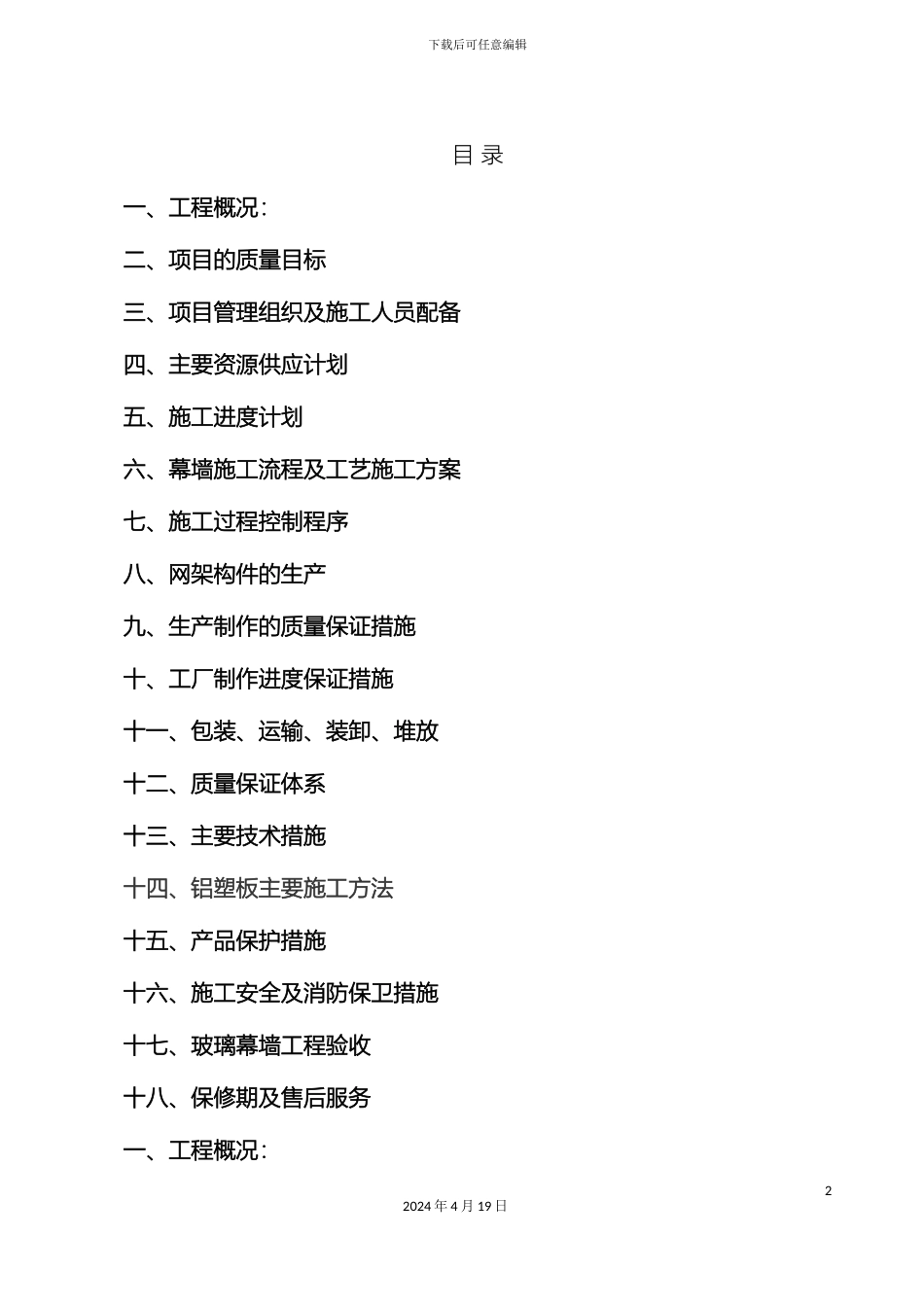

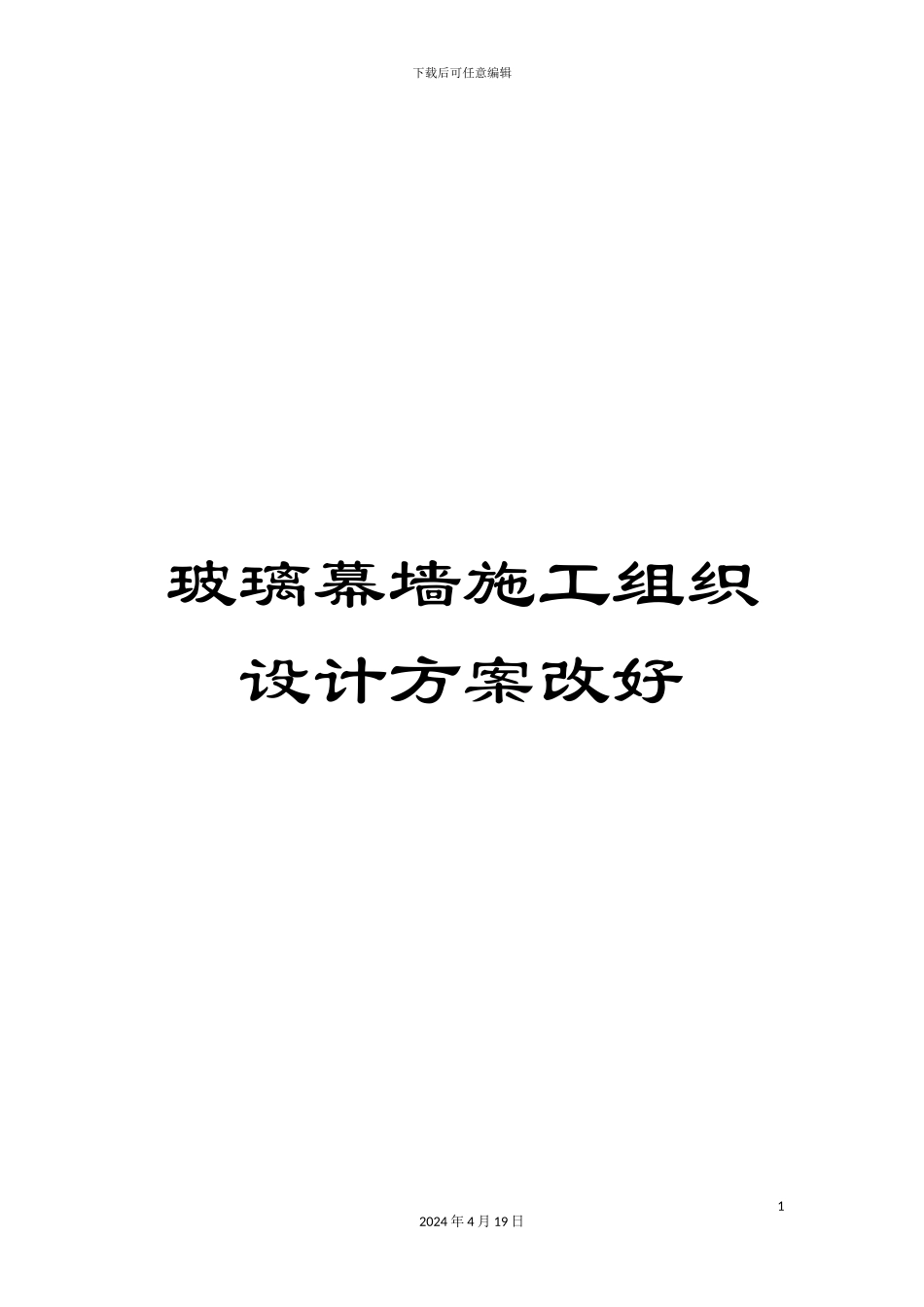

下载后可任意编辑玻璃幕墙施工组织设计方案改好12024 年 4 月 19 日下载后可任意编辑目 录一、工程概况:二、项目的质量目标三、项目管理组织及施工人员配备四、主要资源供应计划五、施工进度计划六、幕墙施工流程及工艺施工方案七、施工过程控制程序八、网架构件的生产九、生产制作的质量保证措施十、工厂制作进度保证措施十一、包装、运输、装卸、堆放十二、质量保证体系十三、主要技术措施十四、铝塑板主要施工方法十五、产品保护措施十六、施工安全及消防保卫措施十七、玻璃幕墙工程验收十八、保修期及售后服务一、工程概况:22024 年 4 月 19 日下载后可任意编辑1、工程概况:该工程位于商丘市南京路与睢阳路交叉口商丘市产权交易中心大楼,建筑物共 12 层,外装修包括玻璃幕墙、铝塑板、网架雨篷 (参见详图)。2、幕墙结构情况:1)钢管架结构:采纳无钢管、驳接爪结构、镀膜玻璃幕墙,颜色为银灰色,材料应符合 GB/T5237-93。2)钢材、螺栓、驳接爪为不锈钢、钢板、角钢为热镀锌处理。3)玻璃采纳 100 镀膜银灰色玻璃。4)硅胶采纳 GE 黑色结构胶和耐候胶。(参看详图)详情参看设计图纸节点图。二、项目的质量目标 本项目的质量目标:确保市样板,争创立设杯。三、项目管理组织及施工人员配备项目经理: 32024 年 4 月 19 日技术负质量负施工负安全负下载后可任意编辑四、主要资源供应计划一)劳动力需用计划表-1序号项目名称需用人数需用工日1幕墙框体安装202002玻璃安装16190二)主要机具需用计划表-2序号名 称数量(台)1双头锯铝机22单头锯铝机33多功能冲床64铣孔机25380V 电焊机56电钻等小型工具50三)主要材料计划表-3序号材料名称单位数量使用时间1无缝钢管(框料)吨 2安装连接件件 3铝型材(肩料)吨 4玻璃M2 5结构胶,耐候胶支 五、施工进度计划42024 年 4 月 19 日加工组安装下载后可任意编辑1、后置预埋件安装由我公司派出安装小组进行安装。2、幕墙、铝门窗安装(详见施工进度计划表)。六、幕墙施工流程及工艺施工方案一)施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃安装→注密封胶→饰面清洁→预验收→交付验收二)施工方案1、施工准备1)构件在车间加工、组装完成。2)所有构件需编号包装完好,各种附件配套齐全,并具有产品出厂合格证书。3)防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4)幕墙...
