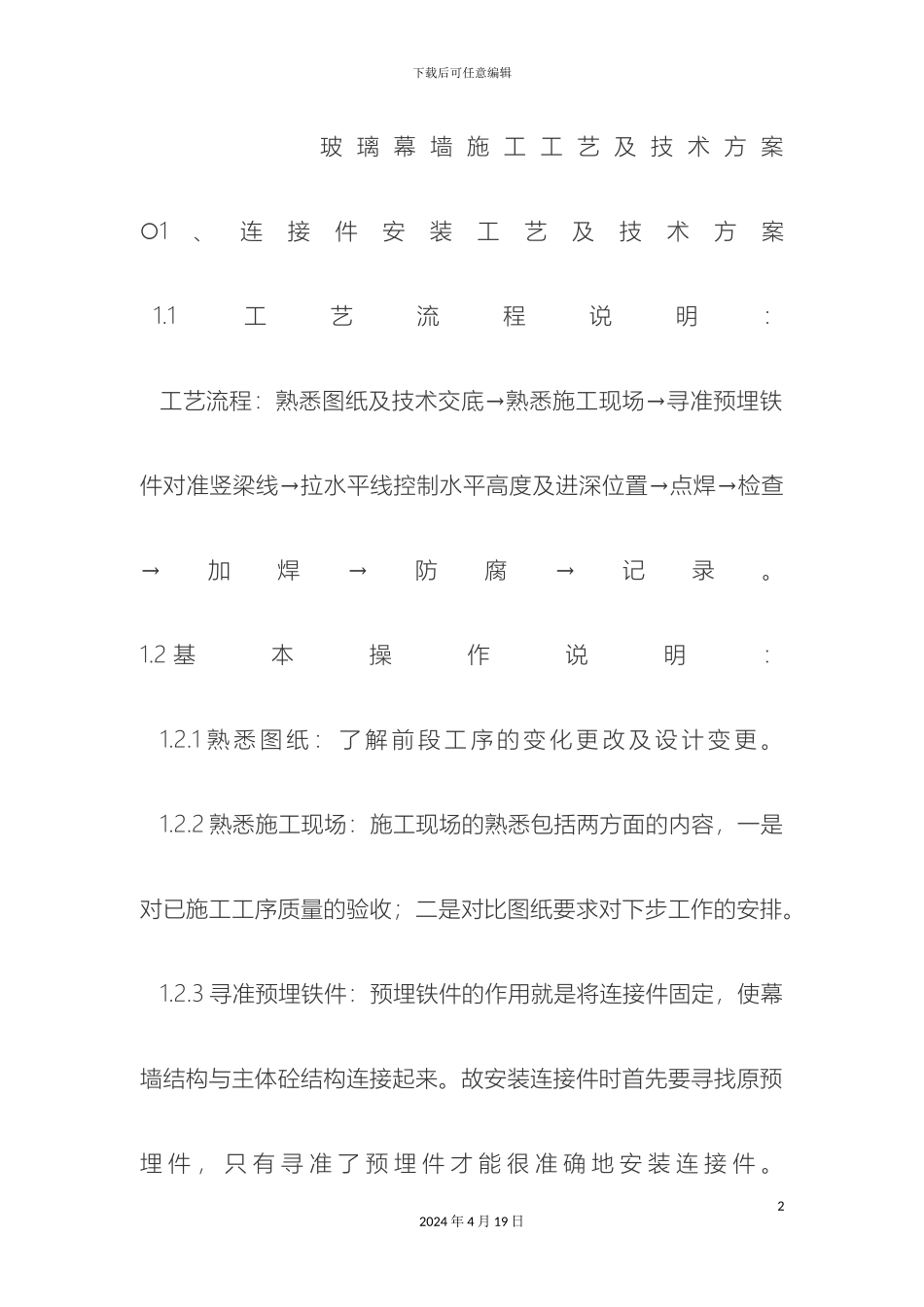

下载后可任意编辑玻璃幕墙施工工艺及技术方案12024 年 4 月 19 日下载后可任意编辑玻 璃 幕 墙 施 工 工 艺 及 技 术 方 案○1、连接件安装工艺及技术方案 1.1工艺流程说明： 工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准预埋铁件对准竖梁线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。1.2 基本操作说明： 1.2.1 熟 悉 图 纸 ： 了 解 前 段 工 序 的 变 化 更 改 及 设 计 变 更 。 1.2.2 熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对比图纸要求对下步工作的安排。 1.2.3 寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼结构连接起来。故安装连接件时首先要寻找原预埋 件 ， 只 有 寻 准 了 预 埋 件 才 能 很 准 确 地 安 装 连 接 件 。22024 年 4 月 19 日下载后可任意编辑 1.2.4 对比竖梁垂线：竖梁的中心线也是连接件的中心线，故在安 装 时 要 注 意 控 制 连 接 件 的 位 置 ， 其 偏 差 小 于 2mm 。 1.2.5 拉水平线控制水平高低及进深尺寸。虽然予埋铁件时已控制水平高度，但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序*作要求。 1.2.6 点焊：在连接件三维空间定位确定准确后要进行连接件的临时固定即点焊。点焊时每个焊接面点 2～3 点，要保证连接件不会脱落。点焊时要两人同时进行，一人固定位置；另一人点焊，这样协调施工同时两人都要做好各种防护；点焊人员必须是有焊工 技 术 操 作 证 者 ， 以 保 证 点 焊 的 质 量 。 1.2.7 验收检查。对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在误差范围内。三维32024 年 4 月 19 日下载后可任意编辑空间误差施工场地施工控制范围为垂直误差小于 2mm，水平误差小于2mm，进深误差小于3mm。 1.2.8 加焊正式固定：对验收合格的连接件进行固定，即正式烧焊。烧焊*作时要根据焊接的规格及*作规定进行，一般情况下连接件的两边都必须满焊。 1.2.9 验收：对烧焊好的连接件，现场管理人员要对其进行逐个检查验收，对不合格处进行返工改进，直至达到要求为止。 1.2.10 防腐：预埋铁件在模板拆除，凿除砼面层后进行过一次防腐处理，连接件在车间加工...
