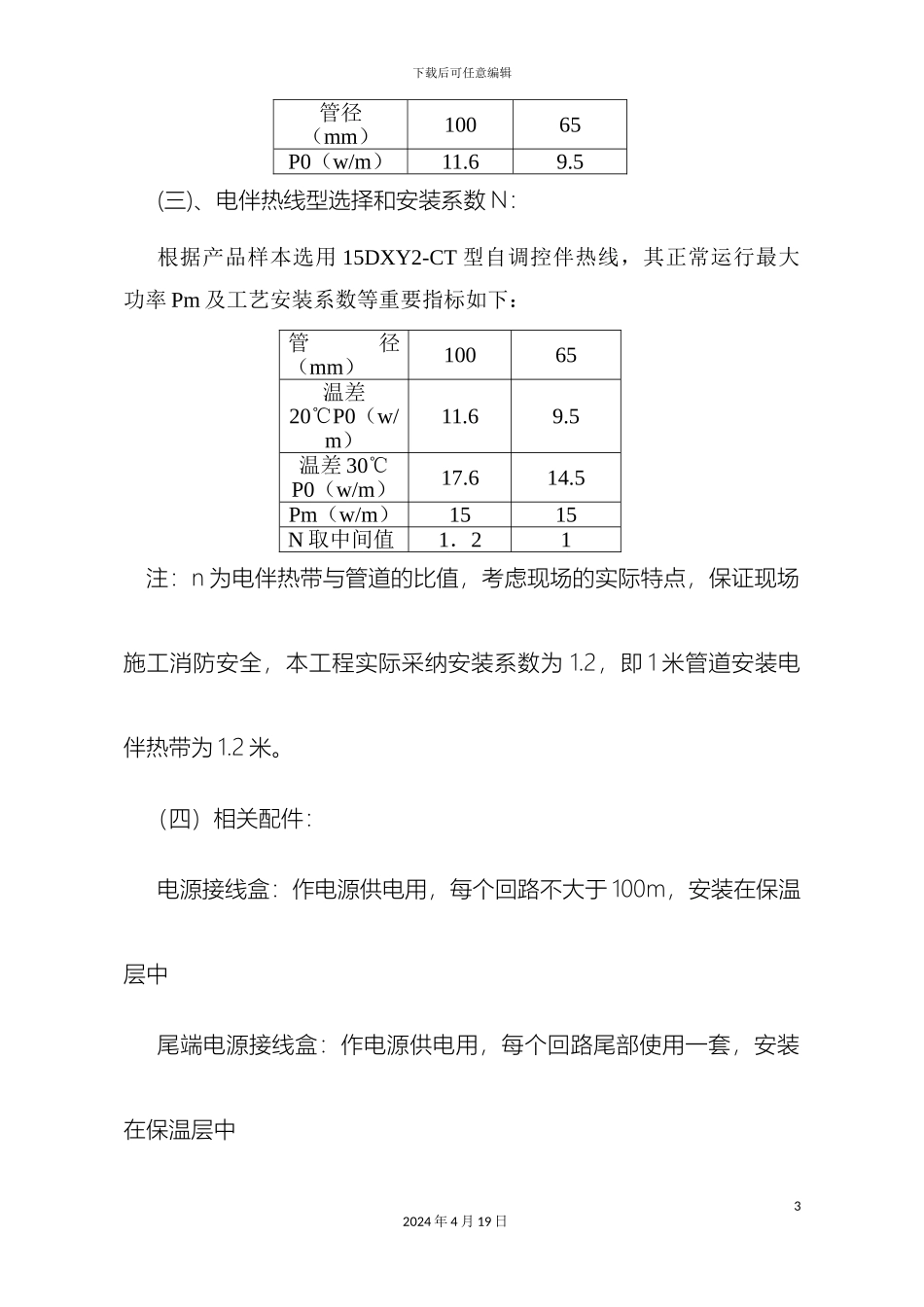

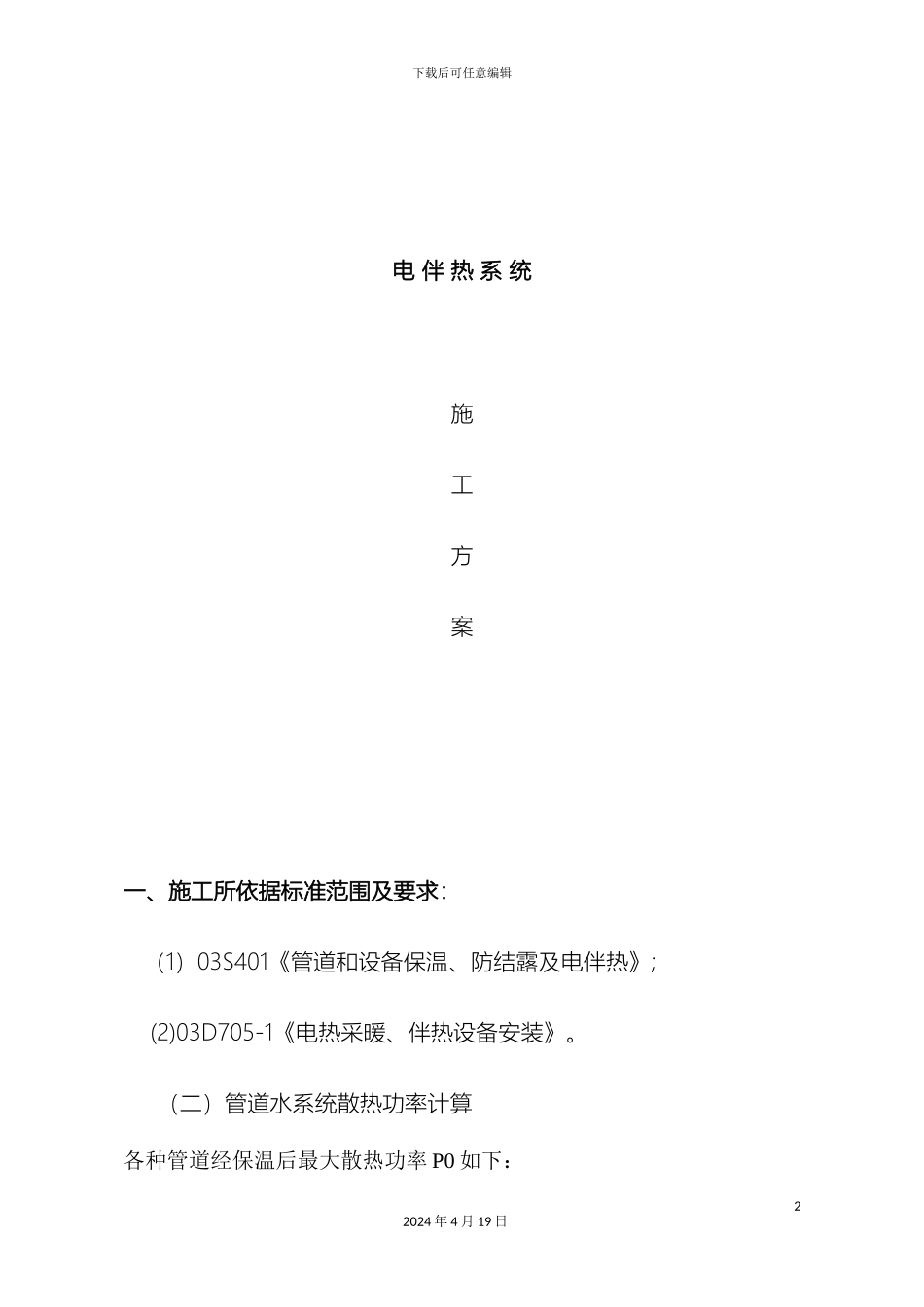

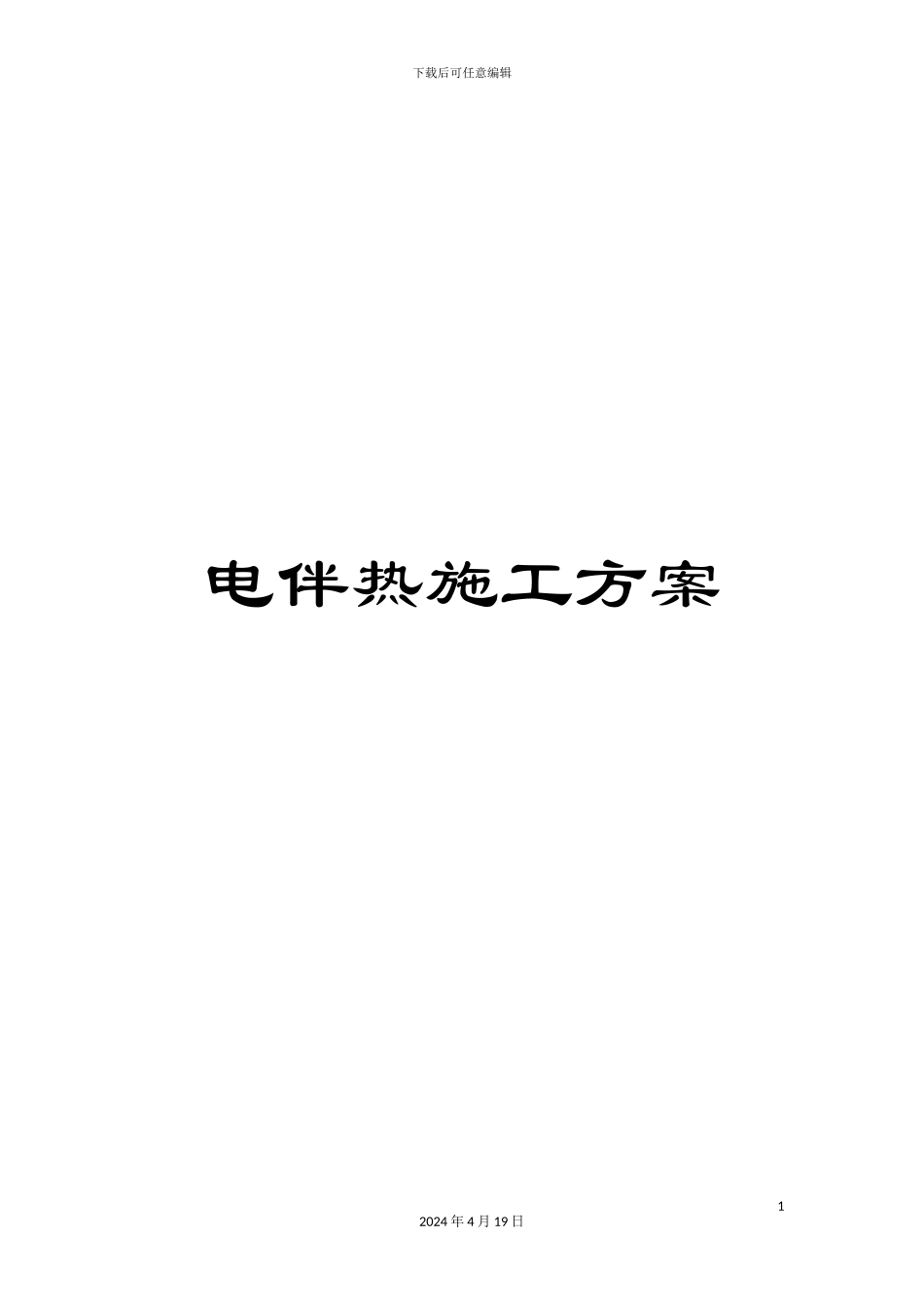

下载后可任意编辑电伴热施工方案12024 年 4 月 19 日下载后可任意编辑电 伴 热 系 统施工方案一、施工所依据标准范围及要求： （1）03S401《管道和设备保温、防结露及电伴热》; (2)03D705-1《电热采暖、伴热设备安装》。（二）管道水系统散热功率计算各种管道经保温后最大散热功率 P0 如下：22024 年 4 月 19 日下载后可任意编辑管径（mm）10065P0（w/m）11.69.5(三)、电伴热线型选择和安装系数 N：根据产品样本选用 15DXY2-CT 型自调控伴热线，其正常运行最大功率 Pm 及工艺安装系数等重要指标如下：管径（mm）10065温差20℃P0（w/m）11.69.5温差 30℃P0（w/m）17.614.5Pm（w/m）1515N 取中间值1．21注：n 为电伴热带与管道的比值，考虑现场的实际特点，保证现场施工消防安全，本工程实际采纳安装系数为 1.2，即 1 米管道安装电伴热带为 1.2 米。（四）相关配件：电源接线盒：作电源供电用，每个回路不大于 100m，安装在保温层中尾端电源接线盒：作电源供电用，每个回路尾部使用一套，安装在保温层中32024 年 4 月 19 日下载后可任意编辑两通接线暗盒：作电源供电用，用来连接电伴热，安装在保温层中胶带：将电伴热线固定于管道之上二、电伴热带的安装1、管道系统与配备都已施工测压完毕，具备电伴热安装2、沿管道铺设电伴热带并避开：将电伴热带放置于毛刺和利角上、用力拉扯电热带、脚踏或重物放置电伴热带上3、胶带每隔 80cm 处将电伴热带固定于管道上、缠绕时尽可能将电伴热带缠绕均匀，能使电伴热带紧贴管道和帮助散热4、在线路的第一供电点和尾端各预留 0.5m 长的电热带、在使用二通或三通配件处，电热带各端应预留 40cm 长度、所有散热体（如支架、阀门、法兰等）应按要求预留所需电热带长度，将此段电热带缠绕于散热主体上并固定5、电热带一端接入电源，另一端线芯严禁短接或与导电物质接42024 年 4 月 19 日下载后可任意编辑触，，必须使用配套的尾端接线盒。三、橡塑保温棉施工安装1、本工程采纳橡塑保温棉为保温材料，厚度为 30mm。2、电伴热带安装完成后进行施工，取一段橡塑保温棉，使其平敷管道上，在开口处涂上胶水，先粘接开口两端，再粘接中间，之后由两端向中间粘合，直至全部粘合。3、橡塑保温完成后，再用红色保温缠绕带进行缠绕 ，缠绕时使其充分压接，压接部分不少于缠绕带宽度的四分之一。四、安装注意事项：1、加热带安装时不得将绝缘层破坏，应紧贴于被加热体以提高...
