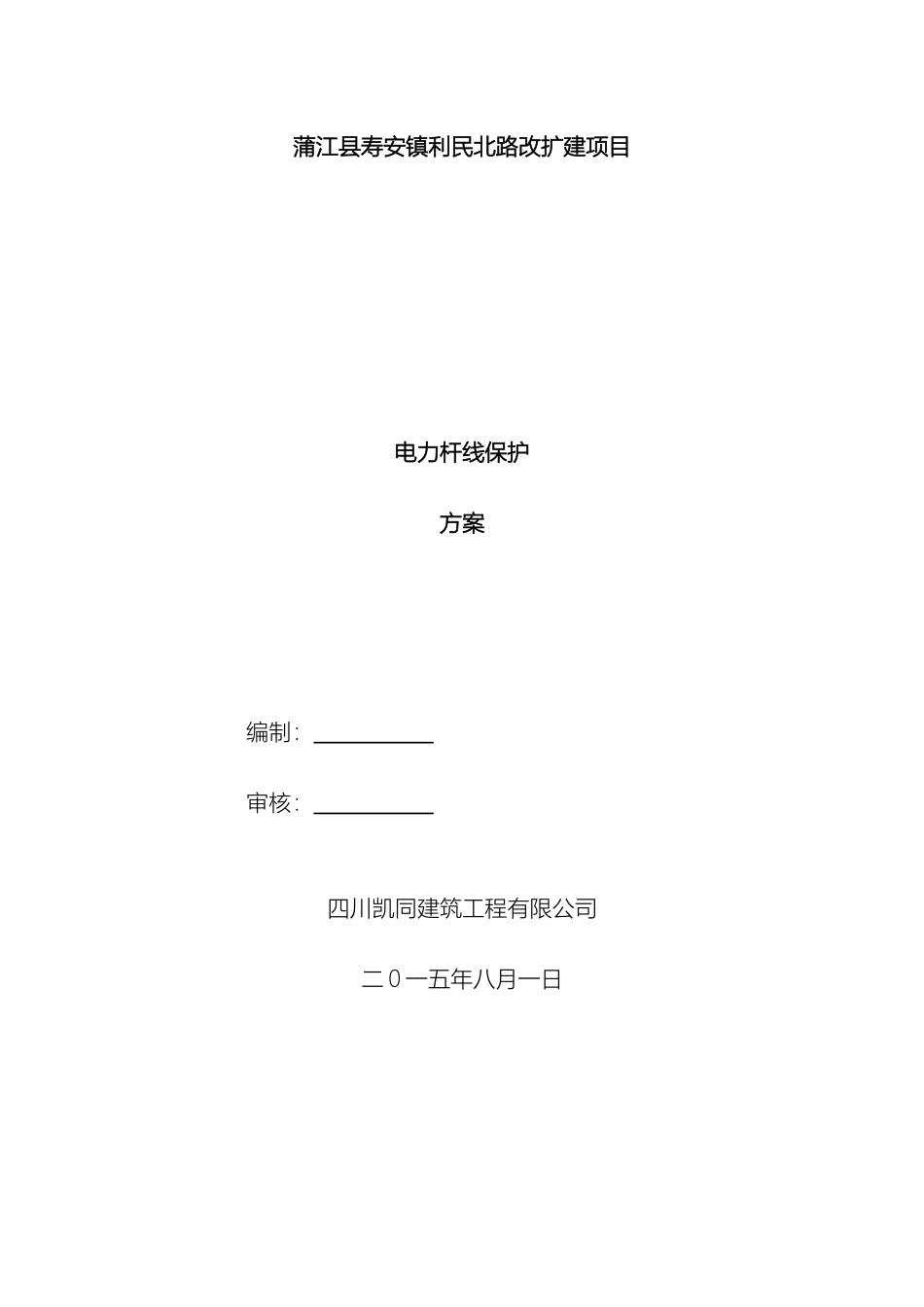

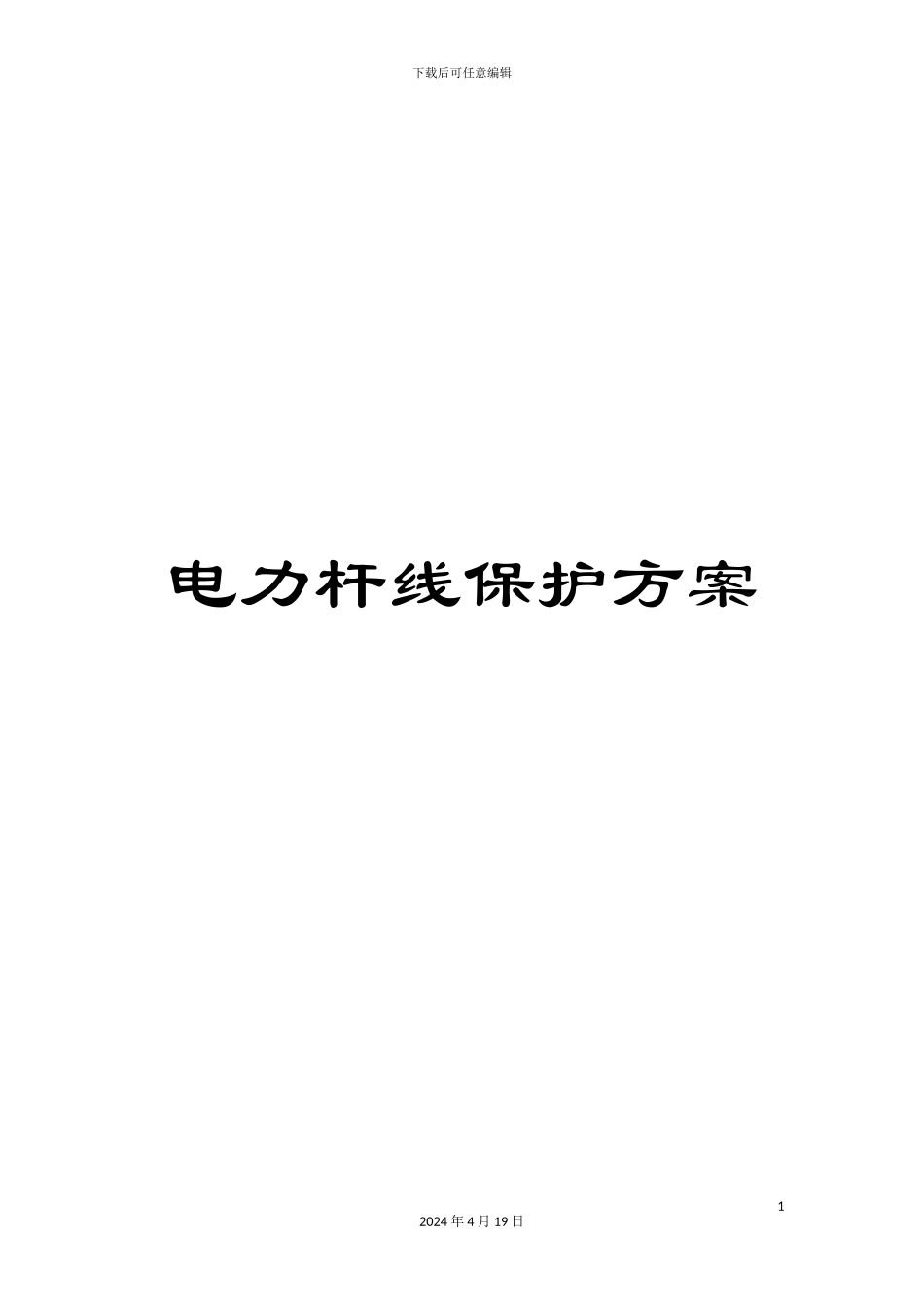

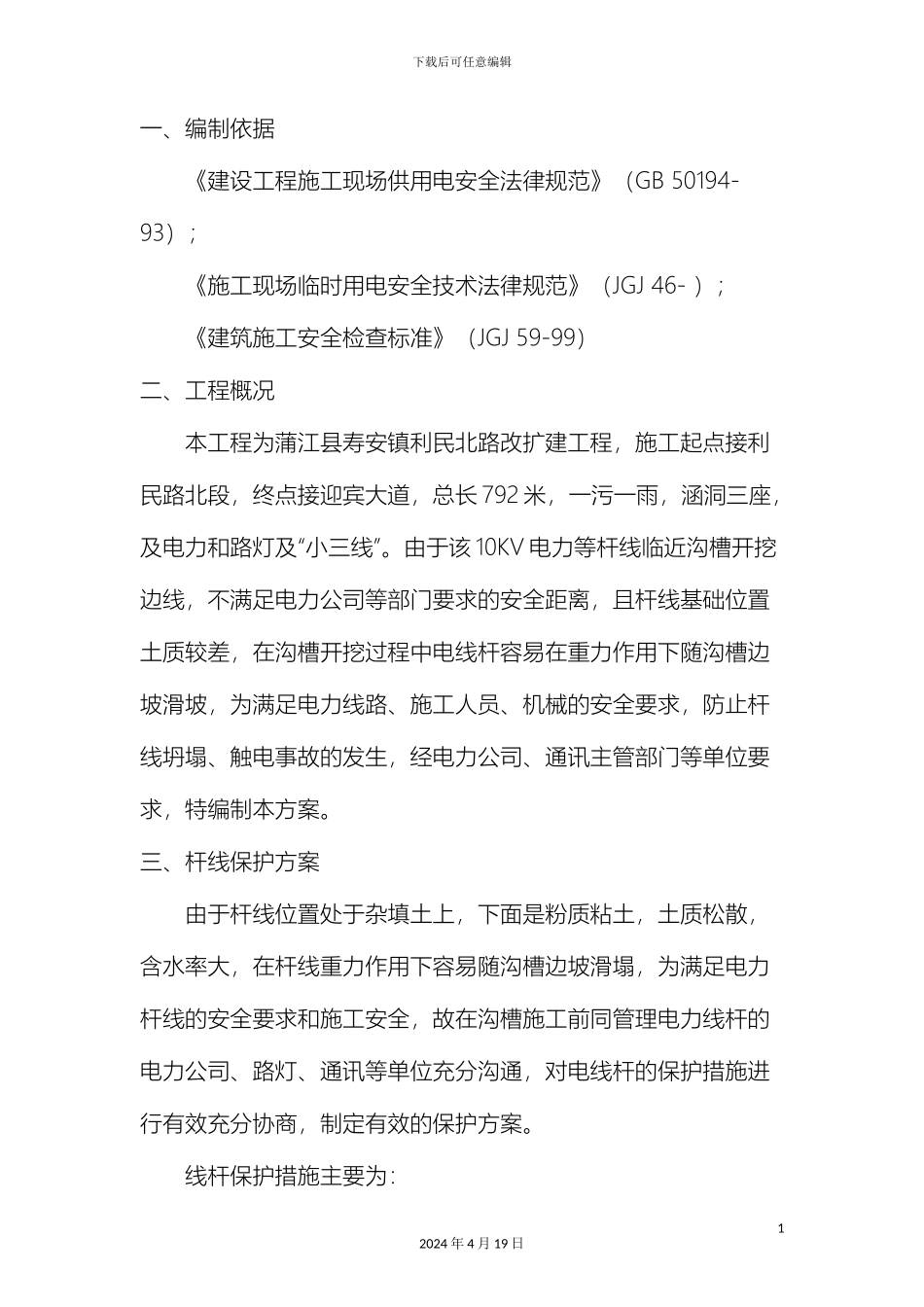

下载后可任意编辑电力杆线保护方案12024 年 4 月 19 日蒲江县寿安镇利民北路改扩建项目电力杆线保护方案 编制： 审核： 四川凯同建筑工程有限公司二 0 一五年八月一日下载后可任意编辑一、编制依据 《建设工程施工现场供用电安全法律规范》（GB 50194-93）； 《施工现场临时用电安全技术法律规范》（JGJ 46- ）； 《建筑施工安全检查标准》（JGJ 59-99）二、工程概况本工程为蒲江县寿安镇利民北路改扩建工程，施工起点接利民路北段，终点接迎宾大道，总长 792 米，一污一雨，涵洞三座，及电力和路灯及“小三线”。由于该 10KV 电力等杆线临近沟槽开挖边线，不满足电力公司等部门要求的安全距离，且杆线基础位置土质较差，在沟槽开挖过程中电线杆容易在重力作用下随沟槽边坡滑坡，为满足电力线路、施工人员、机械的安全要求，防止杆线坍塌、触电事故的发生，经电力公司、通讯主管部门等单位要求，特编制本方案。三、杆线保护方案由于杆线位置处于杂填土上，下面是粉质粘土，土质松散，含水率大，在杆线重力作用下容易随沟槽边坡滑塌，为满足电力杆线的安全要求和施工安全，故在沟槽施工前同管理电力线杆的电力公司、路灯、通讯等单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。线杆保护措施主要为： 12024 年 4 月 19 日下载后可任意编辑① 在电杆四周原土不破坏，根据施工现场情况，采纳钻孔锚入土钉压注水泥浆进行杆线基础位置的土体加固，土钉间距为纵横 0.3 米，加固范围为电桩周围 2 米。 土钉、注浆材料采纳 φ48 普通焊管（壁厚 3.5，单根长度 6米）和 42.5R 水泥。首先采纳气动锚杆机直接将土钉击入后压浆成型（若成孔困难可采纳预成孔方式）；在土钉入土端 2/3 长度范围内制作 φ6 出浆孔，螺旋形布置，间距 30cm，灌浆材料采纳纯水泥浆。灌浆完成后，采纳 15cm 厚 C20 混凝土硬化电杆周围 5 米范围地坪，防止雨水渗透破坏土体。② 再采纳 Φ3.25 钢管、扣件搭设灯笼架支撑电桩，再在电桩临沟槽的另外三面采纳 Φ8 拉线作抗风绳拉紧固定。③ 考虑到施工安全，将机械成槽改为人工配合机械开挖，采纳先开挖电线杆一侧部分至设计槽底，等管道安装完成后，迅速采纳机械开挖三分之二土方，预留电线杆侧的三分之一土采纳人工开挖至设计槽底，然后采纳钢管支撑电桩沟槽面，待管道回填施工完成后拆卸拉线和脚手架。④ 在电线杆及拉线、灯笼架上加贴警示反光标...
