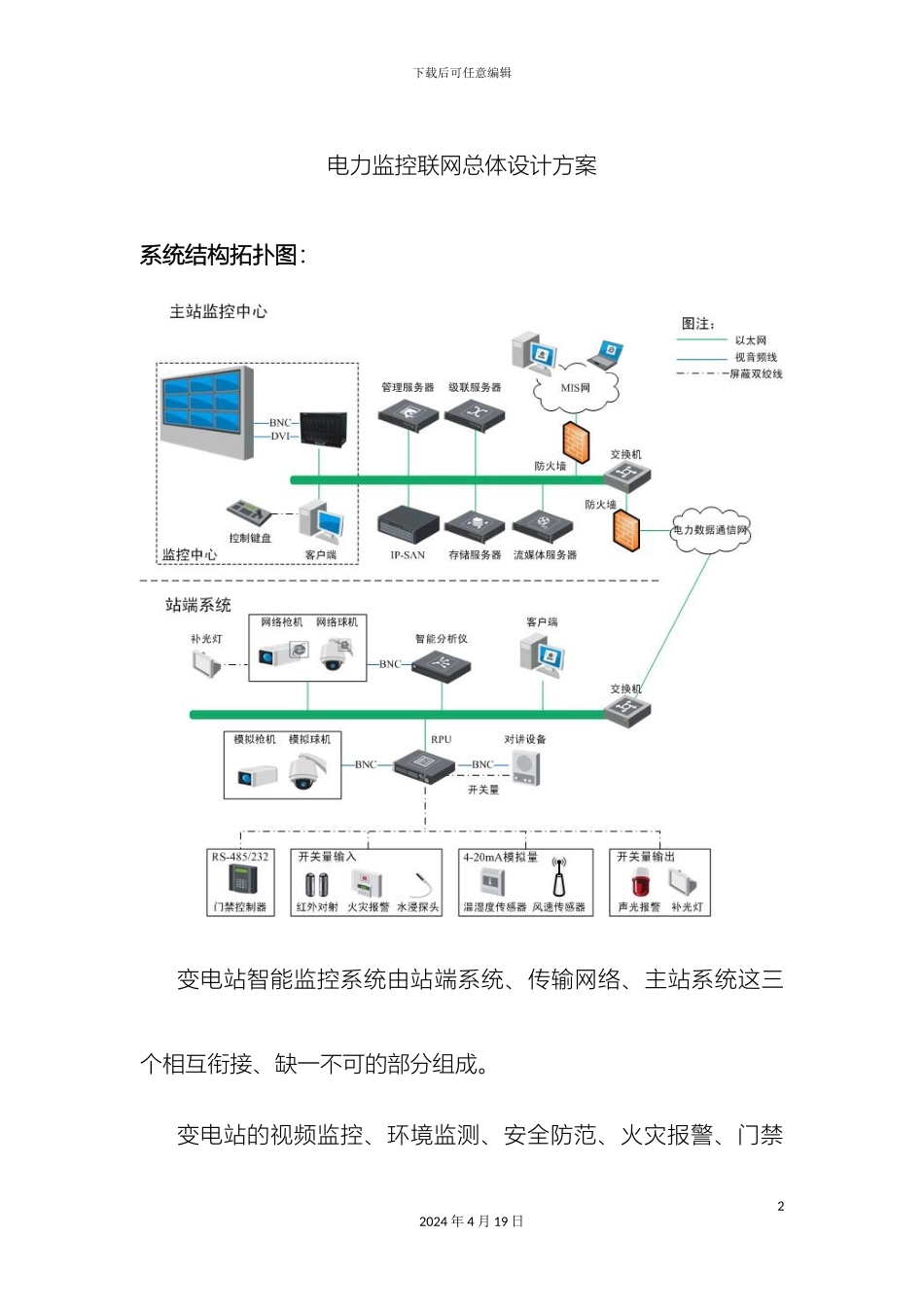

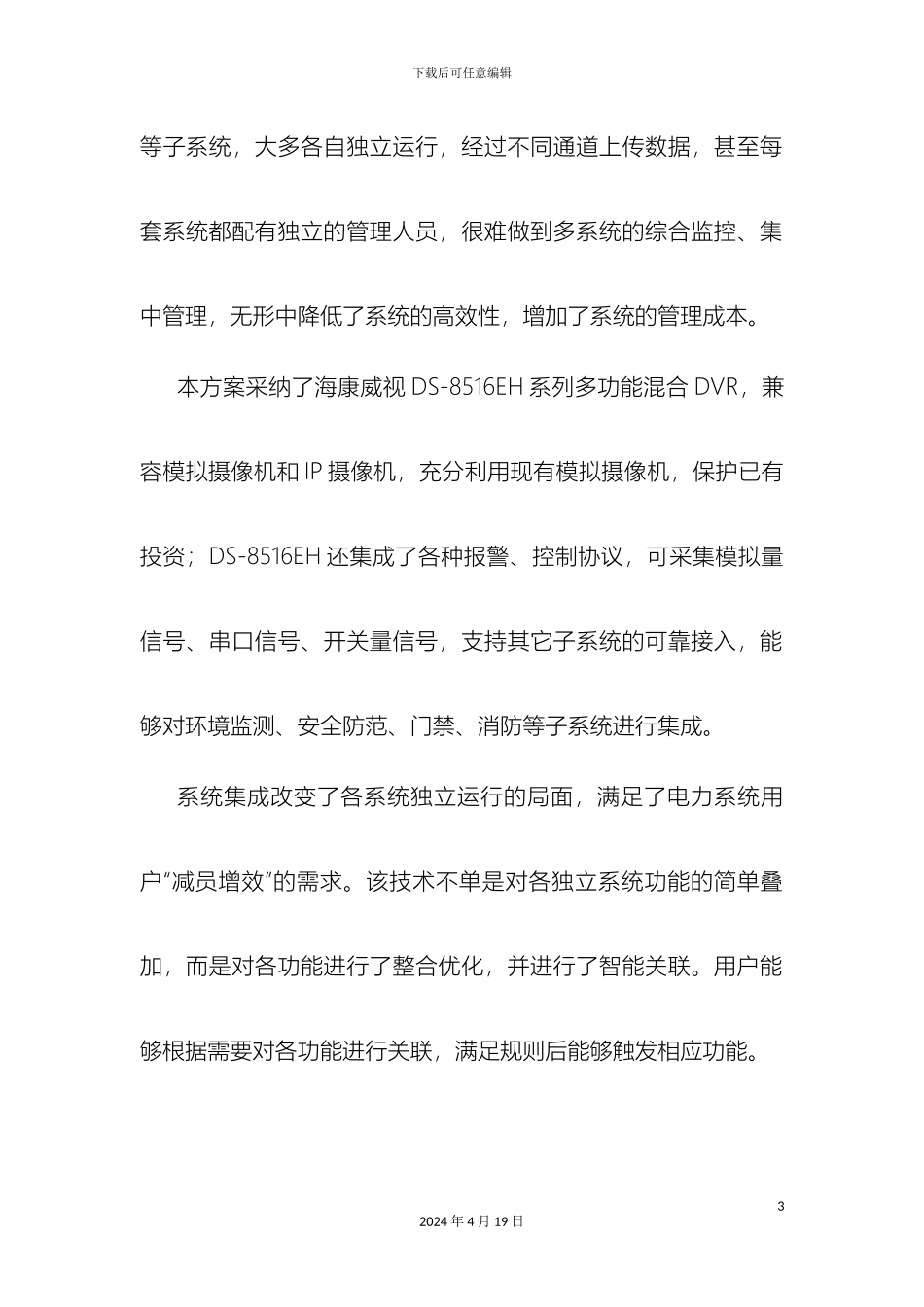

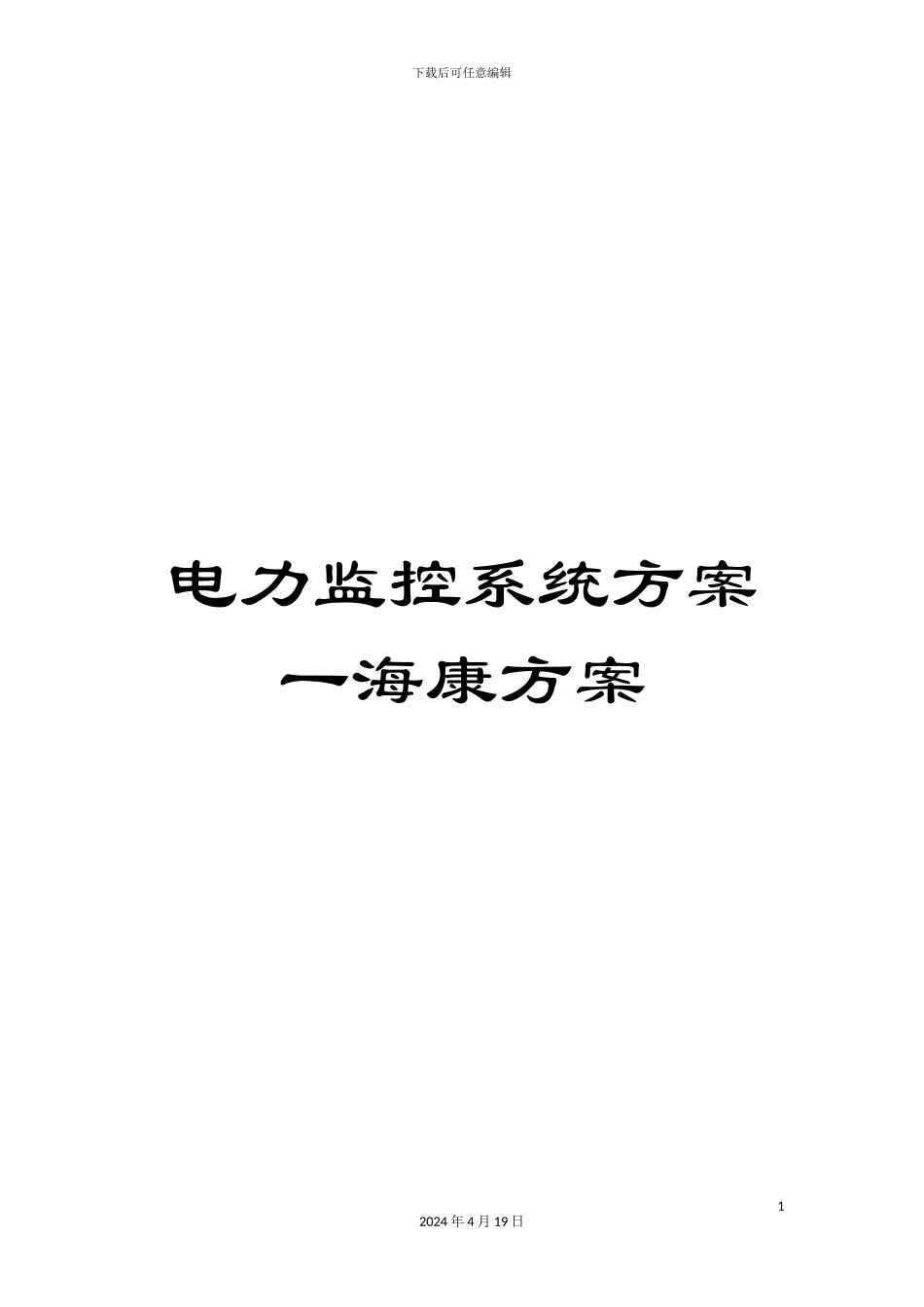

下载后可任意编辑电力监控系统方案一海康方案12024 年 4 月 19 日下载后可任意编辑电力监控联网总体设计方案系统结构拓扑图：变电站智能监控系统由站端系统、传输网络、主站系统这三个相互衔接、缺一不可的部分组成。变电站的视频监控、环境监测、安全防范、火灾报警、门禁22024 年 4 月 19 日下载后可任意编辑等子系统，大多各自独立运行，经过不同通道上传数据，甚至每套系统都配有独立的管理人员，很难做到多系统的综合监控、集中管理，无形中降低了系统的高效性，增加了系统的管理成本。本方案采纳了海康威视 DS-8516EH 系列多功能混合 DVR，兼容模拟摄像机和 IP 摄像机，充分利用现有模拟摄像机，保护已有投资；DS-8516EH 还集成了各种报警、控制协议，可采集模拟量信号、串口信号、开关量信号，支持其它子系统的可靠接入，能够对环境监测、安全防范、门禁、消防等子系统进行集成。系统集成改变了各系统独立运行的局面，满足了电力系统用户“减员增效”的需求。该技术不单是对各独立系统功能的简单叠加，而是对各功能进行了整合优化，并进行了智能关联。用户能够根据需要对各功能进行关联，满足规则后能够触发相应功能。32024 年 4 月 19 日下载后可任意编辑站端系统站端系统对站内的视频监控、环境监测、安全防范、火灾报警、门禁、照明、给排水和空调通风系统进行了整合，主要负责对变电站视音频、环境量、开关报警量等信息进行采集、编码、存储及上传，并根据制定的规则进行自动化联动。传输网络变电站联网监控系统的网络承载于传输网络电力数据通信网，用于站端与主站、主站之间的通信。主站及 MIS 网用户能够对站端系统进行监控，实时了解前端变电站的运行情况；站端系统的视音频、报警信息可上传至主站并进入 MIS 网，供主站及 MIS 网用户查看调用。功能设计随着电力调度信息化建设的不断深化，变电站综合监控系统42024 年 4 月 19 日下载后可任意编辑除满足原有基本功能外，被给予了许多新的要求。我们的联网监控系统应具备如下功能：实时视频监视经过视频监视能够实时了解变电站内设备的信息，确定主变运行状态，确定断路器、隔离开关、接地刀闸等的分/合闸状态，确定刀闸接触情况是否良好，以上信息经过电力 SCADA 遥测、遥信功能都有采集，但没有视频监控可靠清楚。视频监视的范围还包括变电站户外设备场地和主要设备间（包括主控室、高压室、安全工具室等），主站能了解监控场地内的一切情况。...
