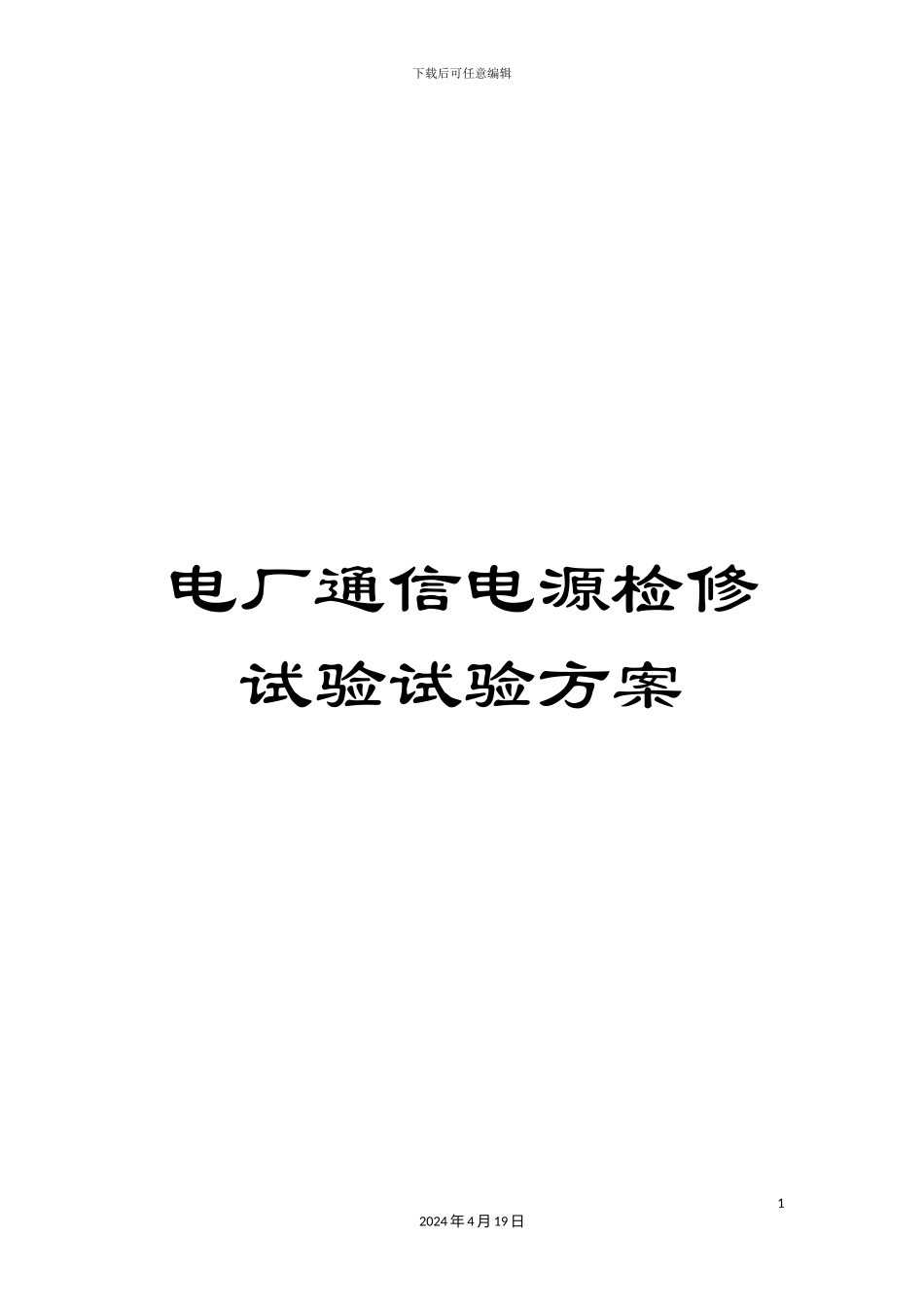

电厂通信电源检修试验试验方案

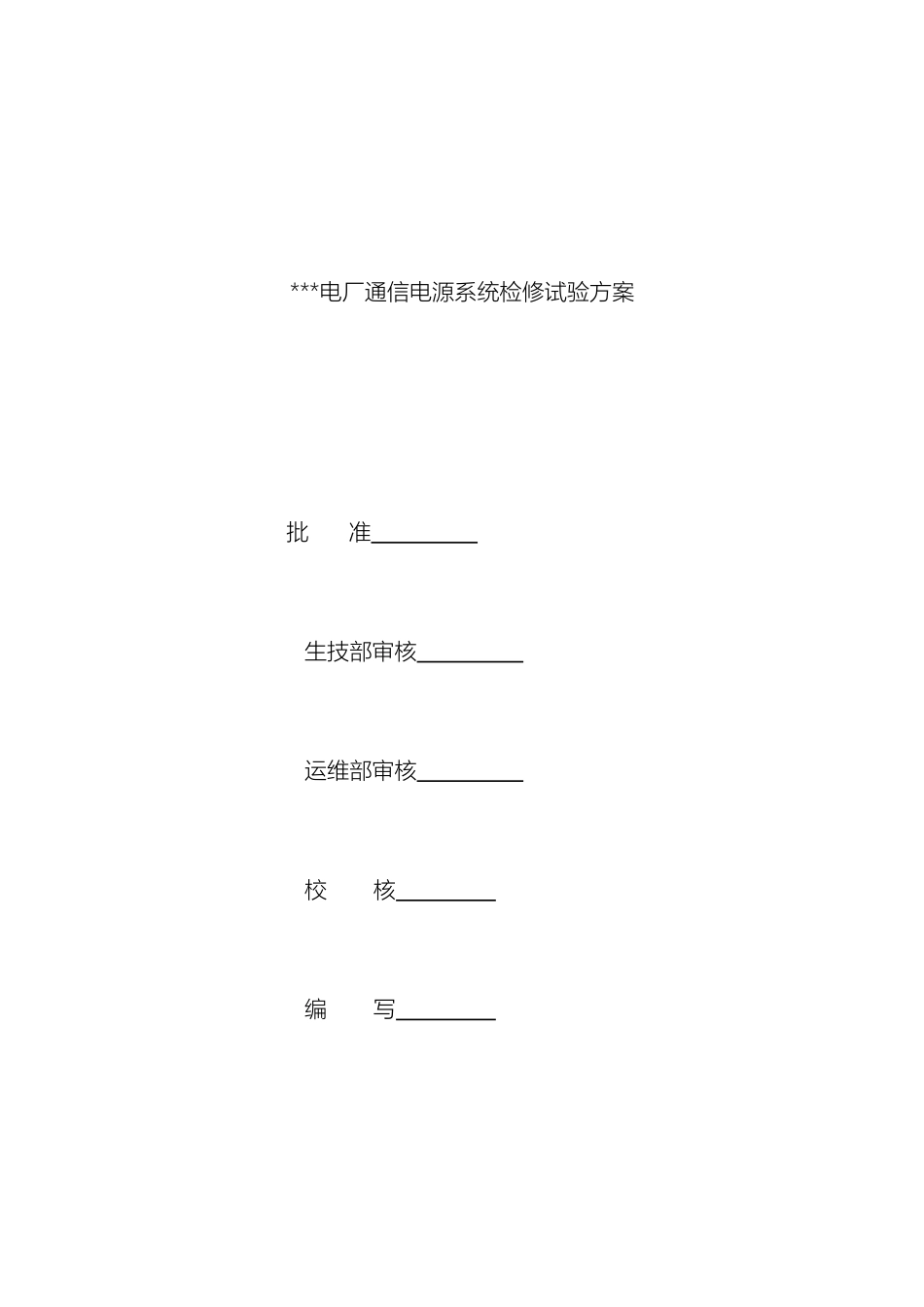

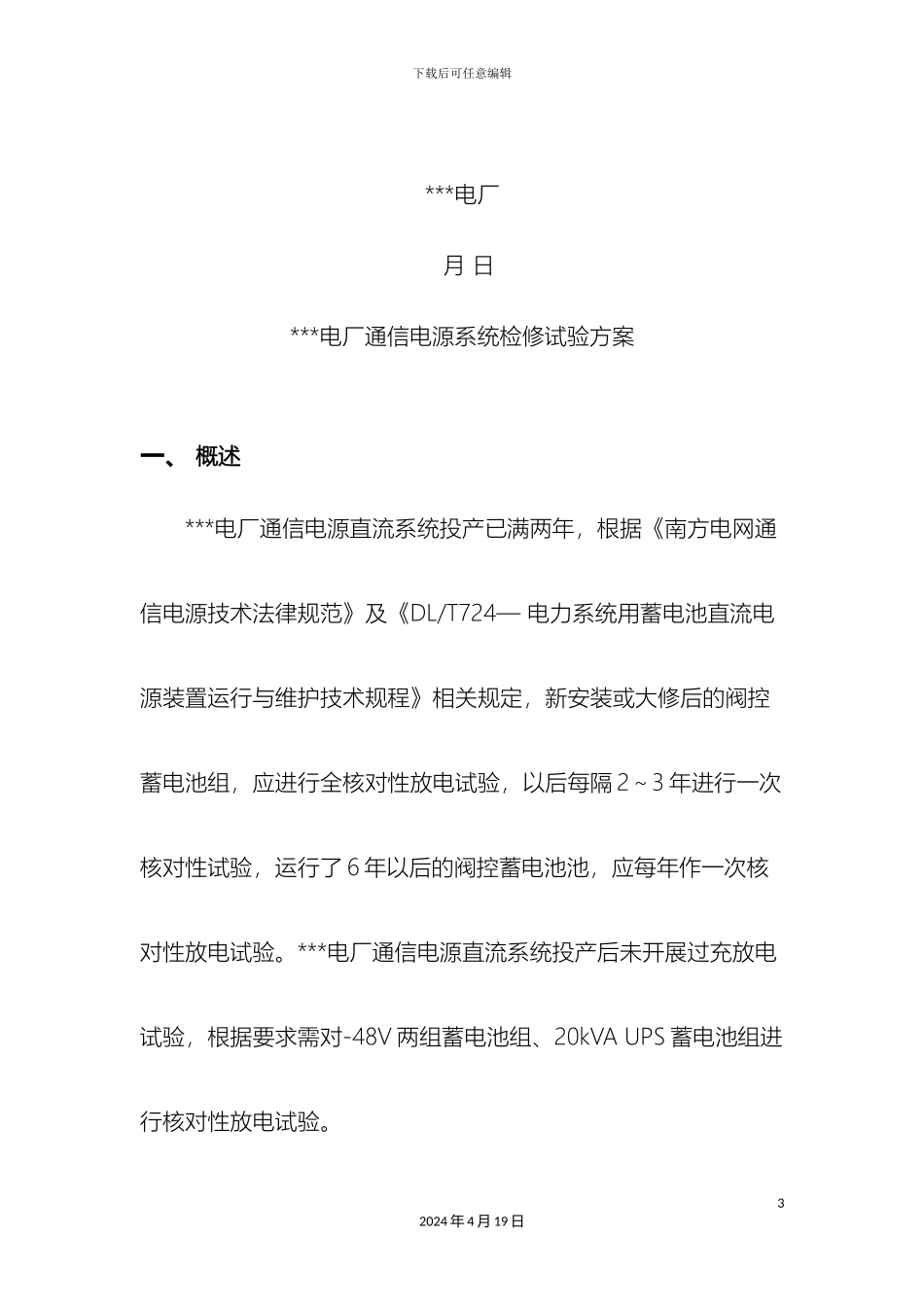

下载后可任意编辑电厂通信电源检修试验试验方案12024 年 4 月 19 日***电厂通信电源系统检修试验方案批 准 生技部审核 运维部审核 校 核 编 写 下载后可任意编辑***电厂 月 日***电厂通信电源系统检修试验方案一、 概述***电厂通信电源直流系统投产已满两年，根据《南方电网通信电源技术法律规范》及《DL/T724— 电力系统用蓄电池直流电源装置运行与维护技术规程》相关规定，新安装或大修后的阀控蓄电池组，应进行全核对性放电试验，以后每隔 2～3 年进行一次核对性试验，运行了 6 年以后的阀控蓄电池池，应每年作一次核对性放电试验。***电厂通信电源直流系统投产后未开展过充放电试验，根据要求需对-48V 两组蓄电池组、20kVA UPS 蓄电池组进行核对性放电试验。32024 年 4 月 19 日下载后可任意编辑试验目的：恢复蓄电池组容量、检查蓄电池组存在问题、延长蓄电池组寿命。根据***电厂《通信电源检修作业指导书》要求，每年进行通信电源年度检修维护， -48 直流系进行统接地电阻测试、蓄电池内阻测试、沟通接触器自动切换试验及掉电试验、整流模块断电清洁、设备清扫、蓄电池连接线检查紧固和清扫；20kVA UPS 电源系统进行接地电阻测试、蓄电池内阻测试、UPS 高频电源沟通接触器自动切换及掉电试验、UPS 交直流输入切换试验、UPS 主旁路输出切换试验、UPS 高频整流模块清洁、UPS 逆变模块清洁、设备清扫、蓄电池连接线检查紧固和清扫。检修目的：消除通信电源存在的安全隐患，保障通信电源系统安全稳定运行。本次通信电源设备检修不影响通信设备正常供电，不中断通42024 年 4 月 19 日下载后可任意编辑信业务通道。二、 通信电源配置***电厂通信电源配置两套完全独立-48V/300A 1000Ah 直流电源及一套 20kVA UPS 电源。每套-48V 直流电源配置一套蓄电池组，主要模块为艾默生生产；UPS 电源配置一套蓄电池组，主要设备为成都英格瑞德生产。1. 供电对象-48V 直流电源：1 号高频电源2 号高频电源南网调度数据网 A 套设备南网调度数据网 B 套设备哈里斯程控交换机哈里斯程控交换机B1 串线路保护通信接口柜B1 串线路保护通信接口柜B2 串线路保护通信接口柜B2 串线路保护通信接口柜B5 串线路保护通信接口柜B5 串线路保护通信接口柜稳控接口 02A 柜稳控接口 02A 柜同步相量接口柜同步相量接口柜稳控接口 02B 柜稳控接口 02B 柜孤岛判别接口柜孤岛判别接口柜事故解列接口柜云网 ...
