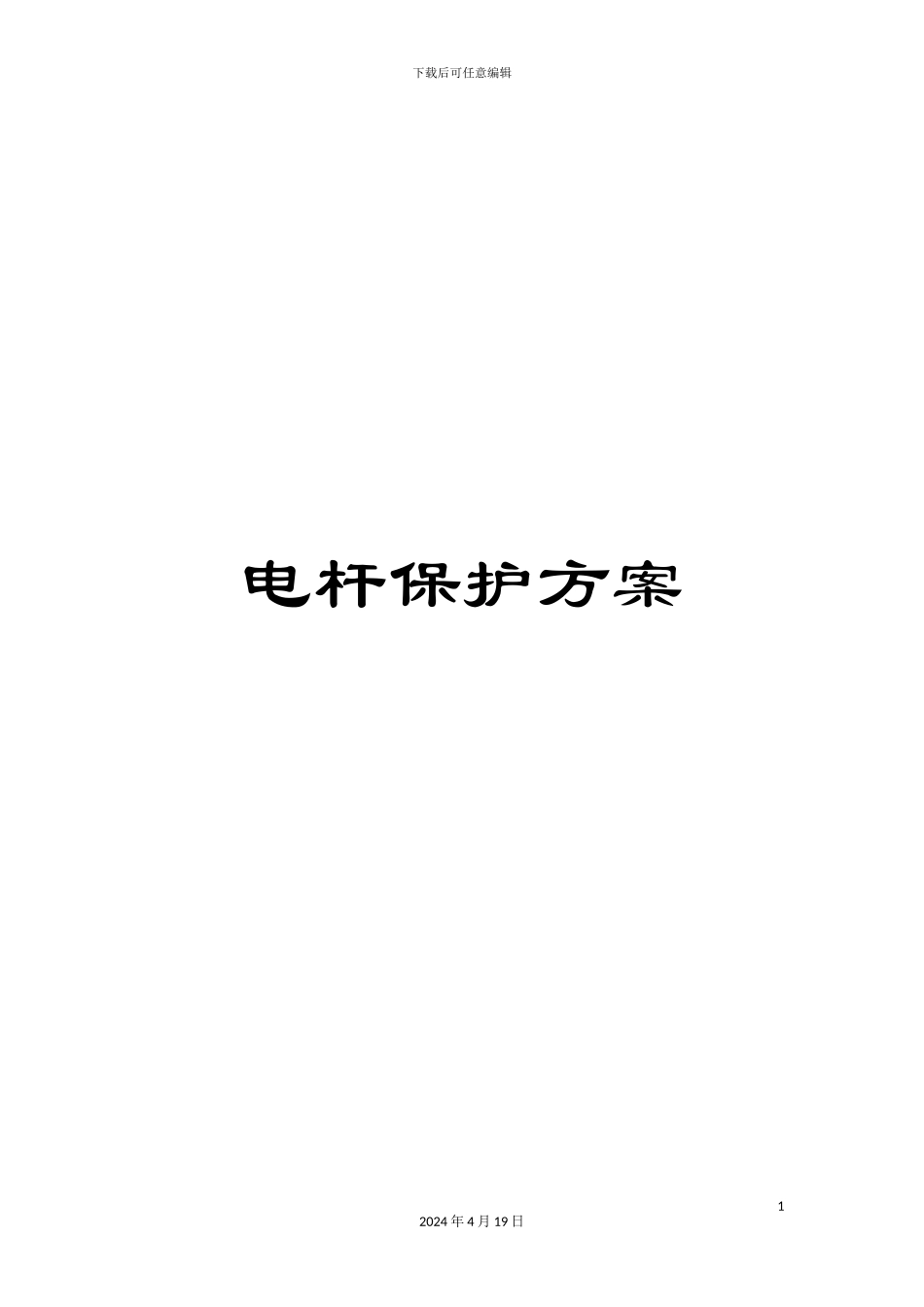

电杆保护方案

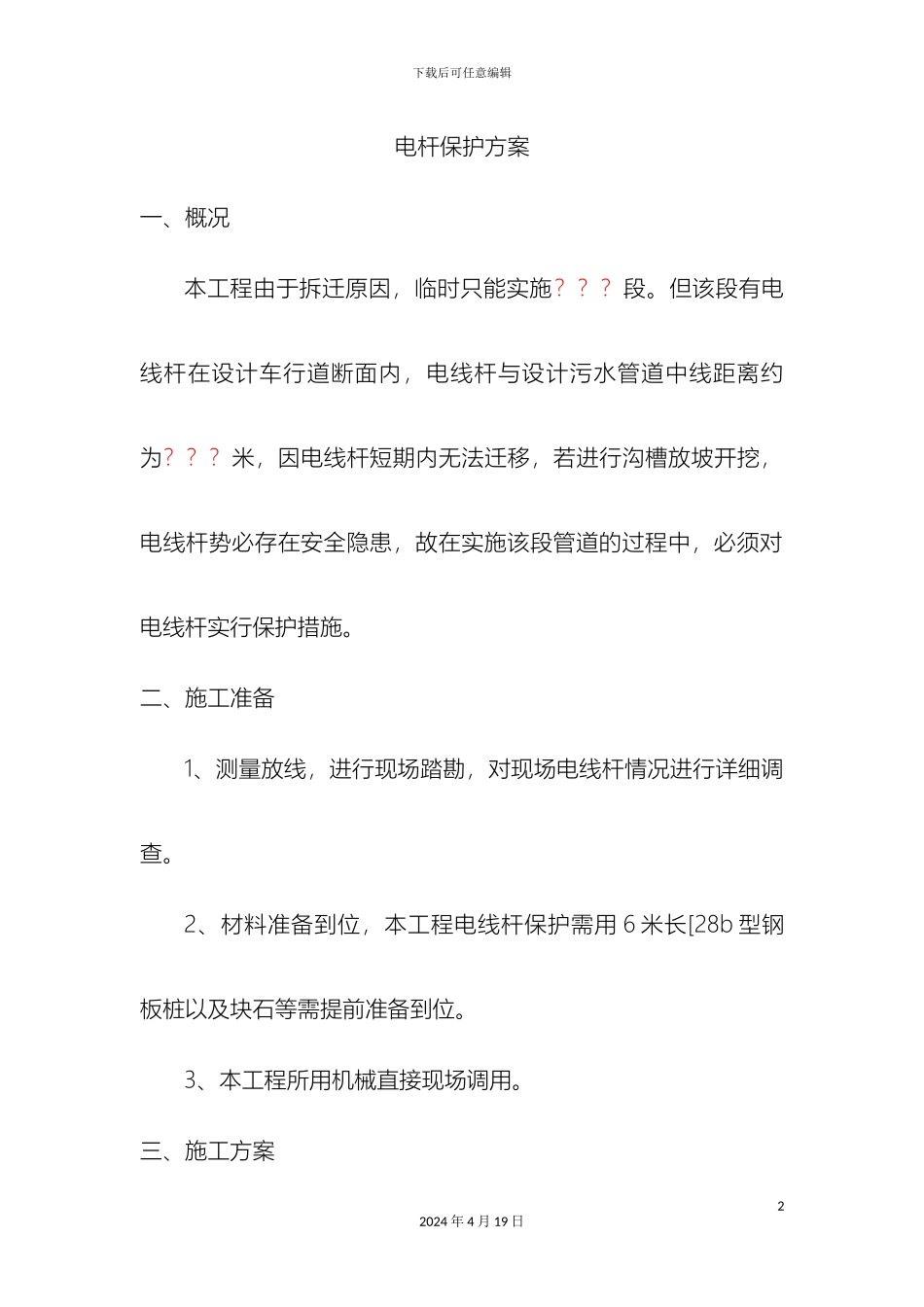

下载后可任意编辑电杆保护方案12024 年 4 月 19 日下载后可任意编辑电杆保护方案一、概况本工程由于拆迁原因，临时只能实施？？？段。但该段有电线杆在设计车行道断面内，电线杆与设计污水管道中线距离约为？？？米，因电线杆短期内无法迁移，若进行沟槽放坡开挖，电线杆势必存在安全隐患，故在实施该段管道的过程中，必须对电线杆实行保护措施。二、施工准备1、测量放线，进行现场踏勘，对现场电线杆情况进行详细调查。2、材料准备到位，本工程电线杆保护需用 6 米长[28b 型钢板桩以及块石等需提前准备到位。3、本工程所用机械直接现场调用。三、施工方案22024 年 4 月 19 日下载后可任意编辑1、工艺流程测量放线——土方开挖（清表）——挡土墙砌筑——钢板桩施打——开挖沟槽以及后续工序2、施工方法1）测量放线高程测量：测量现状地面高程，计算清表后路床高程，清表深度暂按 1 米计，做好控制桩。坐标测量：先放污水管道中心线，然后用钢尺拉出污水管道沟槽开挖下口宽度线，本工程暂按 0.5*0.4*2=1.3 米计，用白灰洒出开口宽度线，即为钢板桩施打位置。2）土方开挖本工程原状地面存在较厚的杂填土，因此，在实施管道工程前，先将设计车行道范围内杂填土挖除 1 米，因本工程断面较窄，挖除杂填土需及时外运。32024 年 4 月 19 日下载后可任意编辑3）挡土墙砌筑在清除表层杂填土时，位于电线杆周围至少 1 米范围内的土不得扰动，因此，在土方开挖后电线杆周围会形成孤岛土堆，应及时砌筑块石挡土墙进行保护，防止土方坍塌导致电线杆失稳。挡土墙暂按高 1 米，宽 0.5 米考虑，基础深按 0.3 米考虑。挡土墙实施前要观察电线杆的稳定状况，若有失稳趋势可采纳临时支护措施。具体尺寸见图纸。4）钢板桩施打本工程采纳 6 米[28b 型钢板桩，直接用反铲施打。钢板桩按放线逐根施打，采纳人机配合施工。钢板桩施打过程中要注意电线杆的稳定状况，特别是当钢板桩与新建挡土墙距离较近时，要小心垂直施打，若土质条件允许的话，最好采纳静压施打。四、安全文明措施42024 年 4 月 19 日下载后可任意编辑1、安全注意事项1）土方第一层清表时要防止电线杆倒塌，必要时进行加稳支护。2）钢板桩施打时注意人机配合时人员的安全，施打过程中禁止站在桩下面，施工人员必须戴安全帽和手套。机械施打过程中注意高空电线。2、文明注意事项1）夜间不能进行钢板桩施打，避开噪音扰民。2）现场材料，机械安排整齐。五、附示意图六、附预算书52024 年 4 月 19 日
