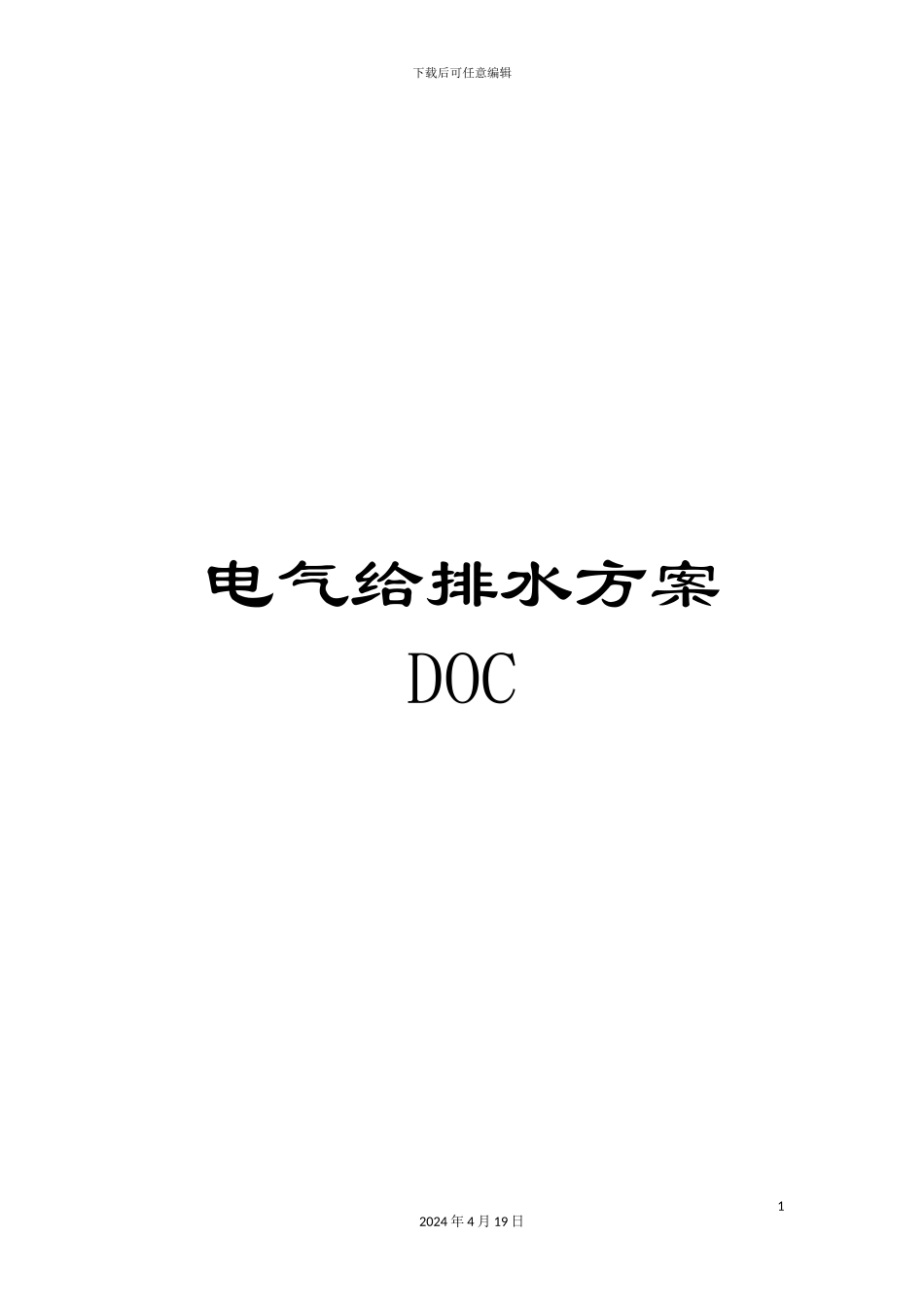

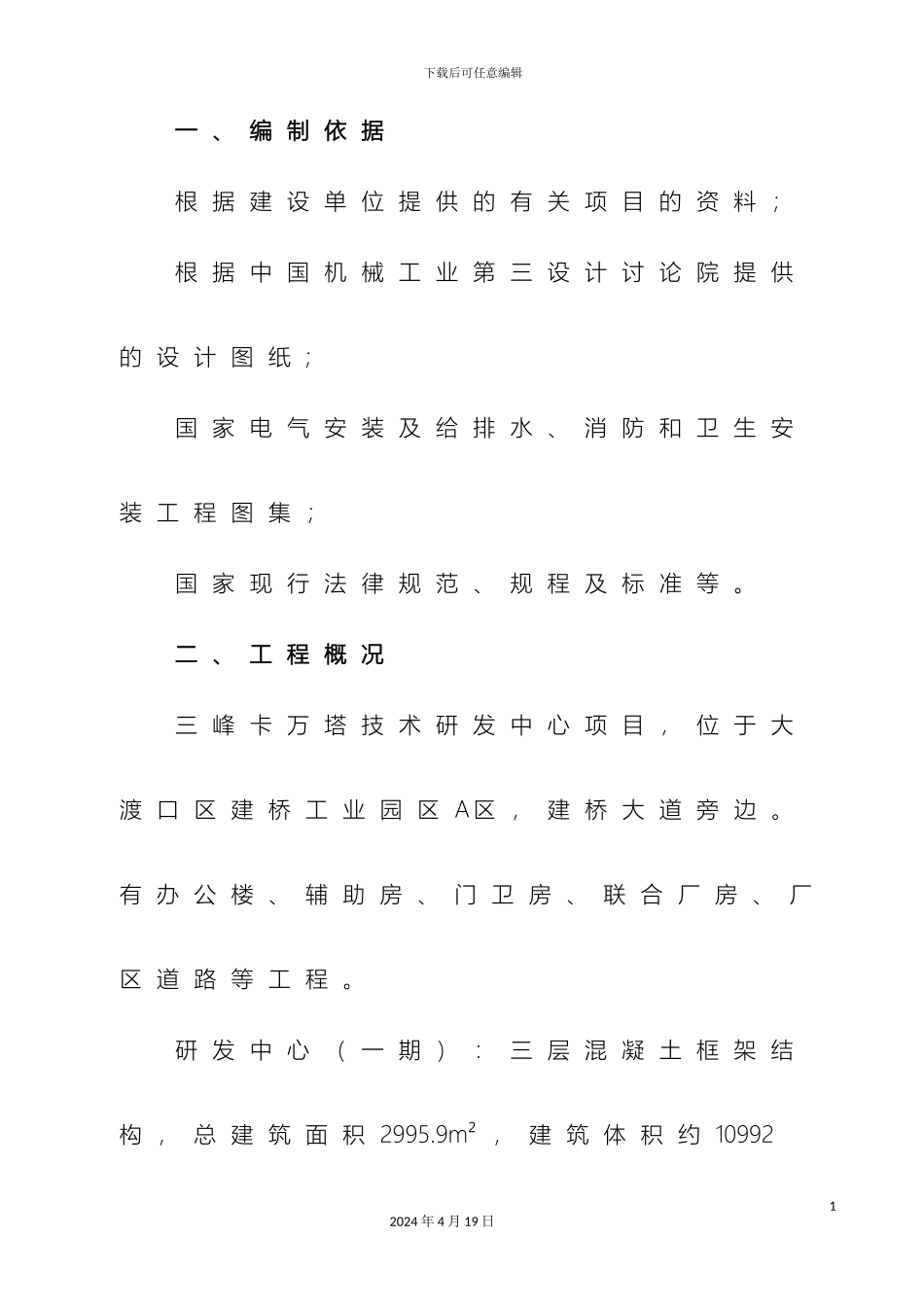

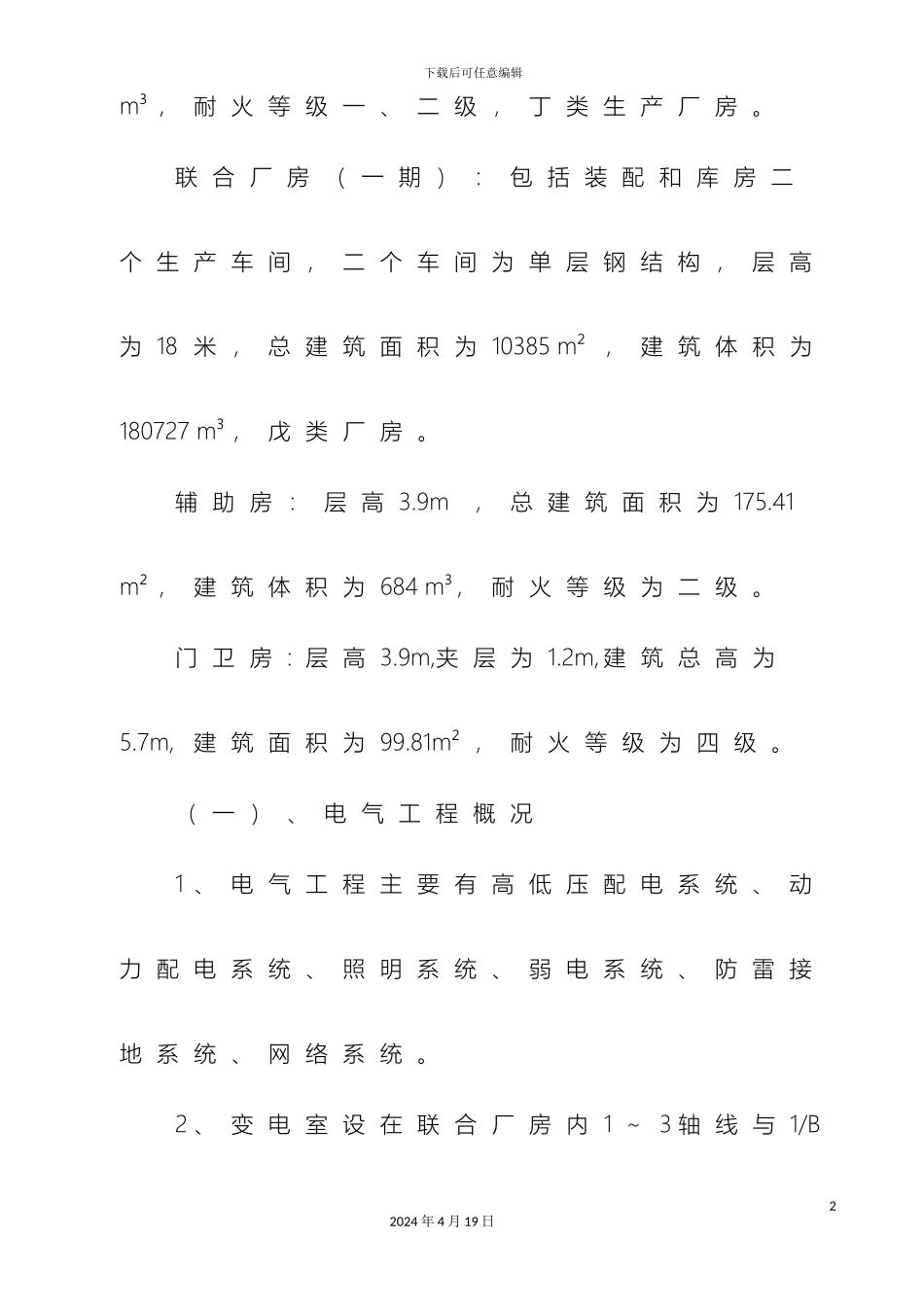

下载后可任意编辑电气给排水方案DOC12024 年 4 月 19 日下载后可任意编辑一 、 编 制 依 据根 据 建 设 单 位 提 供 的 有 关 项 目 的 资 料 ；根 据 中 国 机 械 工 业 第 三 设 计 讨 论 院 提 供的 设 计 图 纸 ;国 家 电 气 安 装 及 给 排 水 、 消 防 和 卫 生 安装 工 程 图 集 ；国 家 现 行 法 律 规 范 、 规 程 及 标 准 等 。二 、 工 程 概 况三 峰 卡 万 塔 技 术 研 发 中 心 项 目 ， 位 于 大渡 口 区 建 桥 工 业 园 区 A区 ， 建 桥 大 道 旁 边 。有 办 公 楼 、 辅 助 房 、 门 卫 房 、 联 合 厂 房 、 厂区 道 路 等 工 程 。研 发 中 心 （ 一 期 ） ： 三 层 混 凝 土 框 架 结构 ， 总 建 筑 面 积 2995.9m² ， 建 筑 体 积 约 10992 12024 年 4 月 19 日下载后可任意编辑m³ ， 耐 火 等 级 一 、 二 级 ， 丁 类 生 产 厂 房 。联 合 厂 房 （ 一 期 ） ： 包 括 装 配 和 库 房 二个 生 产 车 间 ， 二 个 车 间 为 单 层 钢 结 构 ， 层 高为 18 米 ， 总 建 筑 面 积 为 10385 m²， 建 筑 体 积 为180727 m³ ， 戊 类 厂 房 。辅 助 房 ： 层 高 3.9m ， 总 建 筑 面 积 为 175.41 m² ， 建 筑 体 积 为 684 m³， 耐 火 等 级 为 二 级 。门 卫 房 : 层 高 3.9m,夹 层 为 1.2m, 建 筑 总 高 为5.7m, 建 筑 面 积 为 99.81m² ， 耐 火 等 级 为 四 级 。（ 一 ） 、 电 气 工 程 概 况1 、 电 气 工 程 主 要 有 高 低 压 配 电 系 统 、 动力 配 电 系 统 、 照 明 系 统 、 弱 电 系 统 、 防 雷 接地 系 统 、 网 络 系 统 。2 、 变 电 室 设 在 联 合 厂 房 内 1 ～ 3 轴 线 与 1/B22024 年 4 月 19 日下载后可任意编辑～ C 轴 线 之 间 ， 其 内 装 设 五 台 高 压 环 网 开 关柜 ， （ 其 中 一 台 主 后 期 预 留 厂 房 使 用 ） 一 台编 号 为 1B 的 10/0.4KV 干 式 变 压 器 和 七 台 固 定 式低 压 配 电 屏 。 本...
