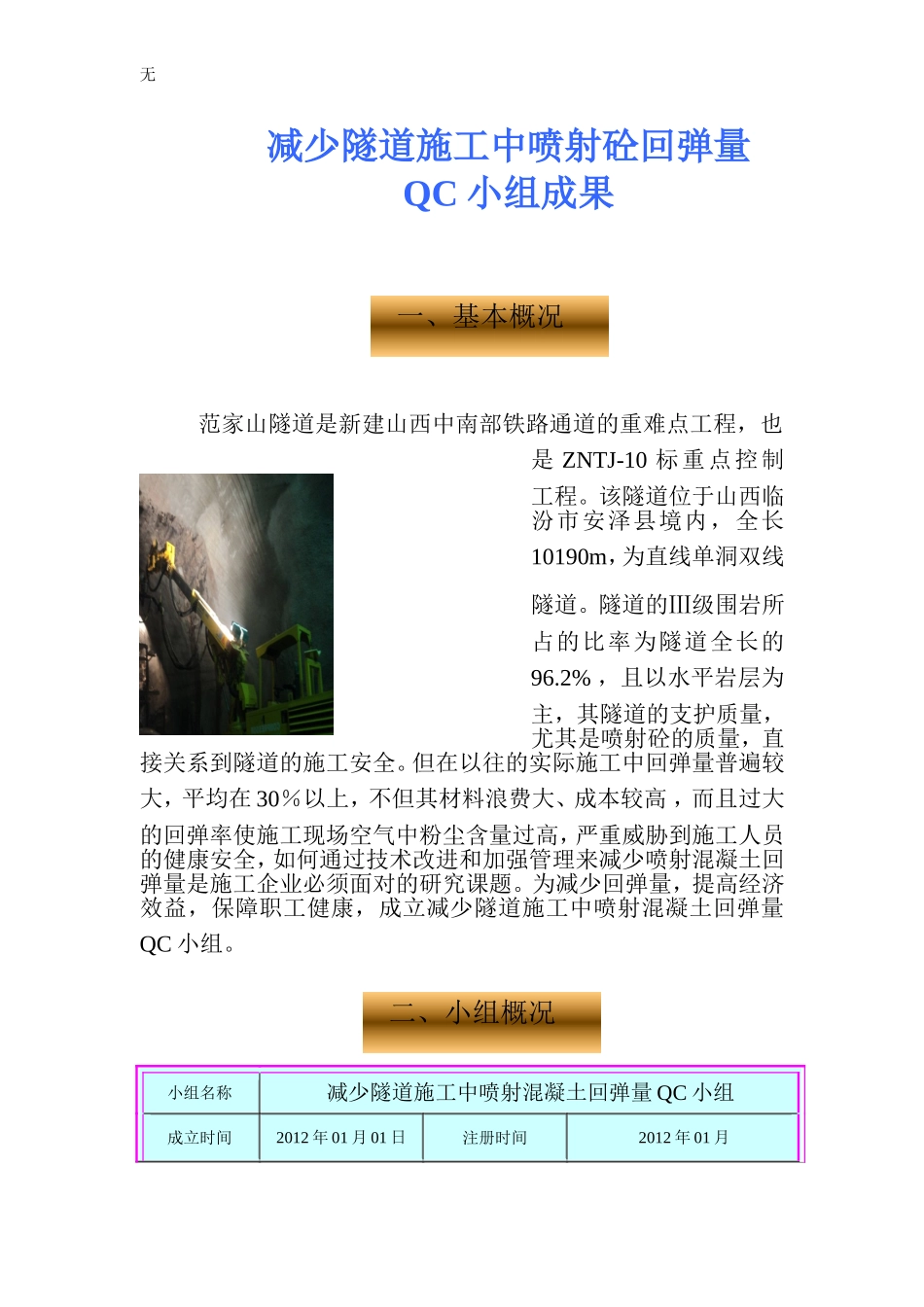

中铁五局（集团）有限公司山西中南部铁路通道项目部QC成果中铁五局一公司山西中南部铁路通道项目部山西临汾2012年4月无减少隧道施工中喷射砼回弹量QC小组成果范家山隧道是新建山西中南部铁路通道的重难点工程，也是ZNTJ-10标重点控制工程。该隧道位于山西临汾市安泽县境内，全长10190m，为直线单洞双线隧道。隧道的Ⅲ级围岩所占的比率为隧道全长的96.2%，且以水平岩层为主，其隧道的支护质量，尤其是喷射砼的质量，直接关系到隧道的施工安全。但在以往的实际施工中回弹量普遍较大，平均在30％以上，不但其材料浪费大、成本较高，而且过大的回弹率使施工现场空气中粉尘含量过高，严重威胁到施工人员的健康安全，如何通过技术改进和加强管理来减少喷射混凝土回弹量是施工企业必须面对的研究课题。为减少回弹量，提高经济效益，保障职工健康，成立减少隧道施工中喷射混凝土回弹量QC小组。小组名称减少隧道施工中喷射混凝土回弹量QC小组成立时间2012年01月01日注册时间2012年01月一、基本概况二、小组概况无小组名称减少隧道施工中喷射混凝土回弹量QC小组课题类型攻关型活动课题减少喷射混凝土回弹量小组人数10人活动时间2012年01月～2012年04月活动次数35次出勤率100%小组成员接受TQC教育情况均接受TQC教育48小时以上小组成员序号姓名学历职务职称小组职务分工1林三国本科项目总工高级工程师组长全面负责小组活动2潘能武本科项目副总高级工程师副组长技术指导3杨俊峰本科工程部长工程师组员组织QC小组活动与实施4雷照武本科安质部长工程师组员安全质量管理5何天龙大专作业队长助理工程师组员现场管理6李星本科技术主管工程师组员现场数据统计与整理分析7陈建丰大专主管工程师助理工程师组员现场控制8刘云龙本科技术员助理工程师组员现场控制9冯敬东大专质检员助理工程师组员现场控制10叶刚高中工班长技工组员现场实施三、课题的选择设计规范要求锚喷是目前国内隧道施工的主要施工工艺，应用广泛，但回弹量普遍过高回弹量过高直接延长了喷砼的工作时间，使作业循环时间拉长，影响施工进度施工现状回弹率过高，使施工现场空气中粉尘含量过高，严重威胁到施工人员的健康安全。环保要求回弹量过高造成砼浪费严重，极大增加施工成本企业要求减减少减少隧道施工中喷射砼回弹量高无QC小组全体成员对范家山隧道容易造成回弹量增大的问题进行了全面实地调查，并根据以往的施工经验，对经常出现的问题进行了归纳总结，具体情况见下表：四、现状调查无序号可能原因检查次数合格次数合格率（%）1风水压控制合理、喷射距离大小553156.36%2岩面有渗水，大面积潮湿302480.00%3速凝剂添加规范302686.67%4开挖平整度151386.67%5喷射手熟练程度252288.00%6喷射顺序252392.00%7混凝土施工配合比151493.33%8合计19515378%序号可能原因频数频率（%）累计频率（%）1风水压控制不好、喷射距离过大或过小5680.00%80.00%2岩面有渗水，大面积潮湿45.71%85.71%3速凝剂添加不规范34.29%90.00%4开挖平整度差34.29%94.29%5喷射手不熟练22.86%97.14%6喷射顺序不合理11.43%98.57%7混凝土施工配合比不合理11.43%100.00%8合计70100.00%―结论：通过影响喷射混凝土回弹量调查统计表（一）、（二）可以看出，影响回弹量大小的因素为七个，其中“风水压控制、喷射距离”的合格率仅为56.36%，“风水压控制不好、喷射距离过大或过小”占到总频率的80%，是主要因素。因此，我们小组将以解决“风水压控制不好、喷射距离过大或过小”作为改进的主攻方向。五、课题目标无1、小组目标（1）“风水压控制不好、喷射距离过大或过小”的合格率由活动前的56.36%提高到90%。（2）确保本隧道喷砼回弹量降到15%以下，既保证施工安全，又提高经济效益。2、可行性分析（1）有利条件①、范家山隧道不但是业主晋豫鲁公司的重难点工程，也是ZNTJ-10标的重点控制工程，公司上下在各方面都给予了很高的关注。②、小组成员虽然为比较年轻的团队，但都有着丰富的隧道施工经验并且具备创新精神和攻关能力，同时工班长极积参与，有助于加强对承包班组的考核力度，提高工班承包的极积性和架子队的管理能力。（2）不利条件范家山隧道属于特长大隧道，围岩...
