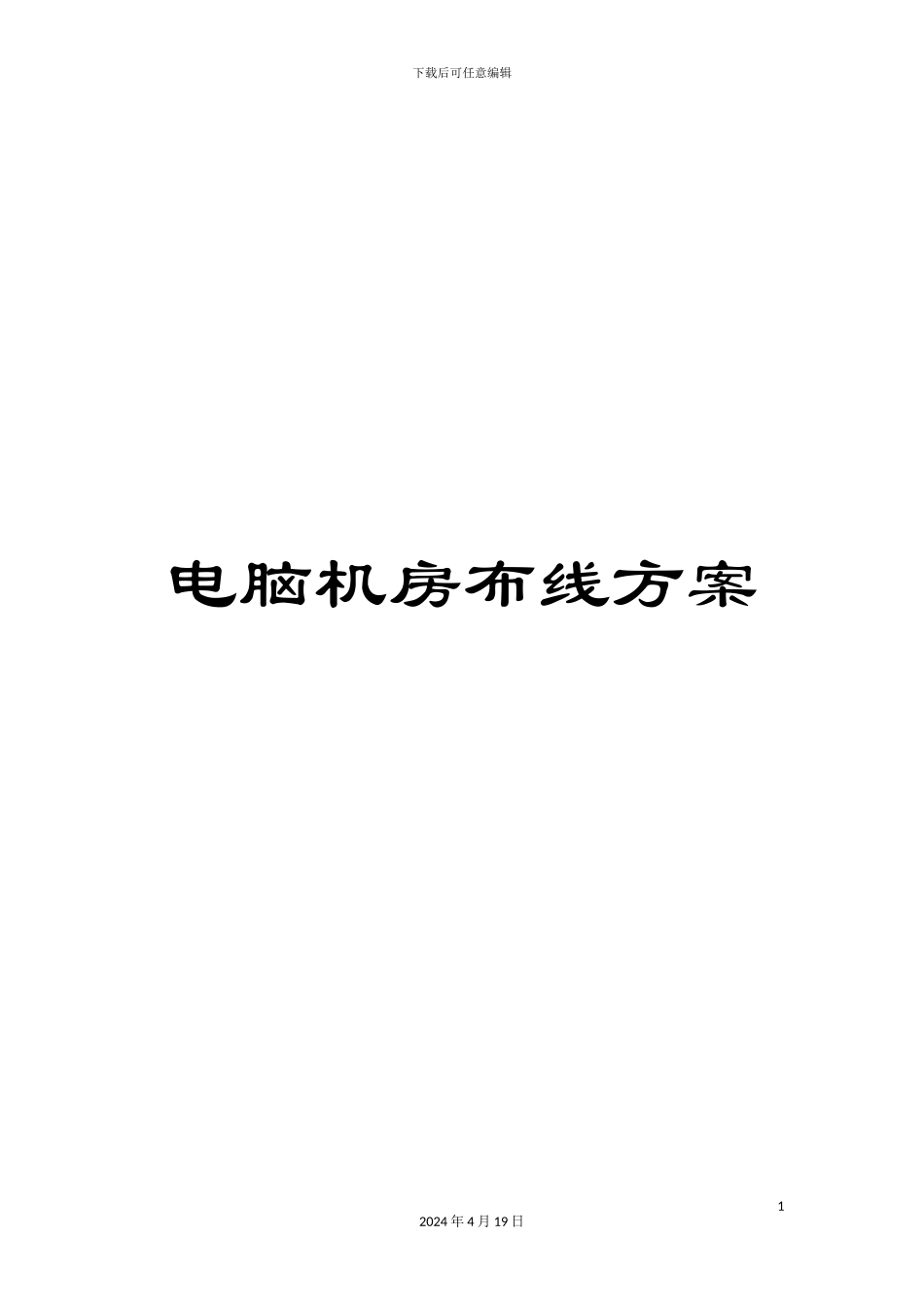

电脑机房布线方案

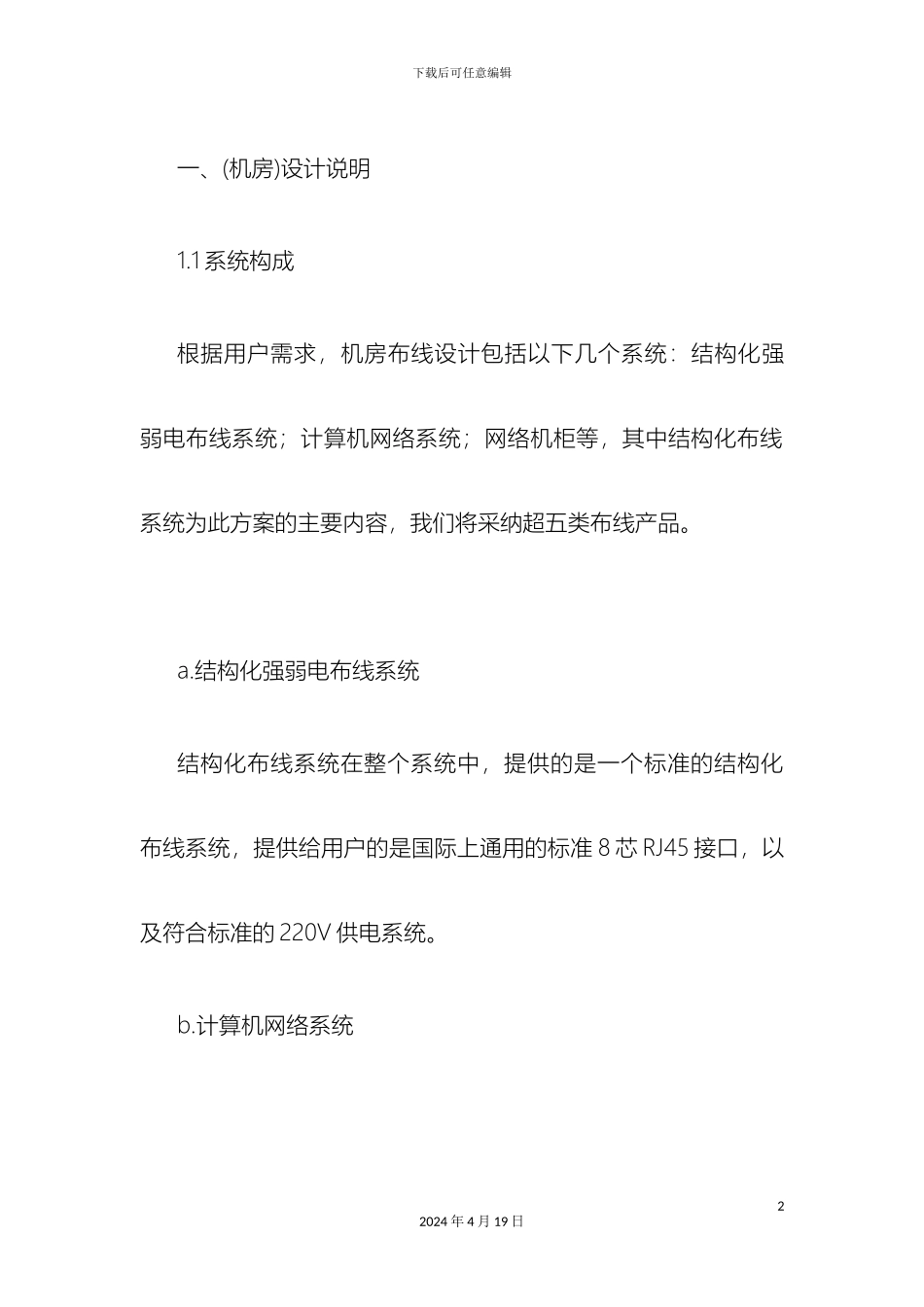

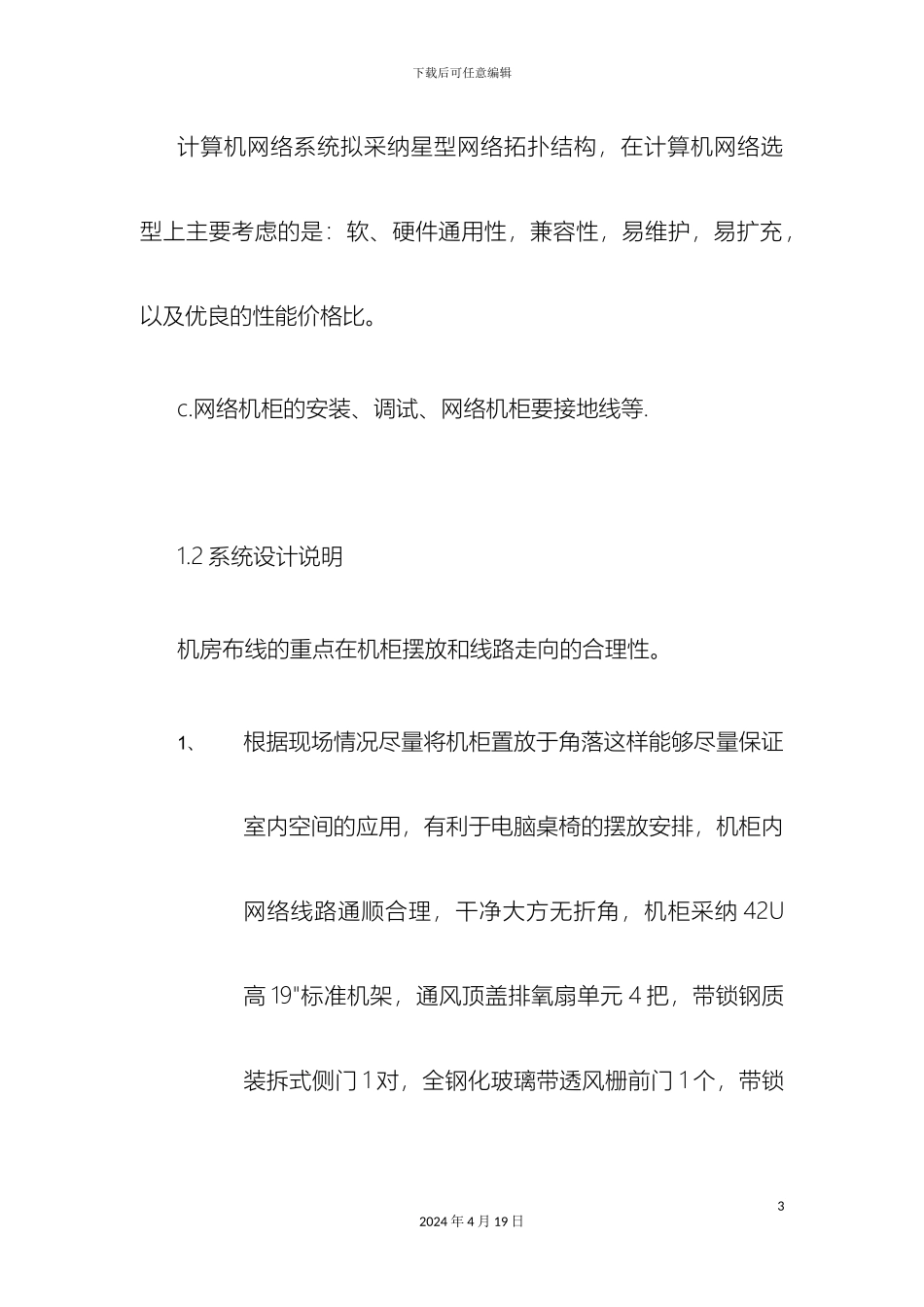

下载后可任意编辑电脑机房布线方案12024 年 4 月 19 日下载后可任意编辑一、(机房)设计说明1.1 系统构成 根据用户需求，机房布线设计包括以下几个系统：结构化强弱电布线系统；计算机网络系统；网络机柜等，其中结构化布线系统为此方案的主要内容，我们将采纳超五类布线产品。 a.结构化强弱电布线系统结构化布线系统在整个系统中，提供的是一个标准的结构化布线系统，提供给用户的是国际上通用的标准 8 芯 RJ45 接口，以及符合标准的 220V 供电系统。 b.计算机网络系统 22024 年 4 月 19 日下载后可任意编辑计算机网络系统拟采纳星型网络拓扑结构，在计算机网络选型上主要考虑的是：软、硬件通用性，兼容性，易维护，易扩充，以及优良的性能价格比。 c.网络机柜的安装、调试、网络机柜要接地线等.1.2 系统设计说明 机房布线的重点在机柜摆放和线路走向的合理性。1、根据现场情况尽量将机柜置放于角落这样能够尽量保证室内空间的应用，有利于电脑桌椅的摆放安排，机柜内网络线路通顺合理，干净大方无折角，机柜采纳 42U高 19"标准机架，通风顶盖排氧扇单元 4 把，带锁钢质装拆式侧门 1 对，全钢化玻璃带透风栅前门 1 个，带锁32024 年 4 月 19 日下载后可任意编辑全通风孔后门 1 个，六输出万能电源插座 1 个，线缆束线槽，配理线器。2、网络线路尽量隐蔽铺设或沿墙根离地 30cm 走向，尽量避开出现线槽跨过路通道现象，即使不可避开出现跨过路通道时，过路通道部分应采纳弧面线槽防止过路时碰绊，常常踩踏部分应采纳不锈钢制线槽。3、网线到电脑终端处应留有合理长度，便于维修不会拘谨并与其它电脑连接线路捆扎梳理，水晶头制作牢固，防止插拔时线芯脱离。各条网络线应采纳色标或不易脱落标签标注便于日后维修维护。42024 年 4 月 19 日下载后可任意编辑4、强电应做好功率核算，采纳合理线径铺设（推举用 4㎜BV 线）并尽量做到与网线分离。电脑终端插排固定在桌北或地面，各个接头捆扎牢固防止漏电。5、根据客户需求提前沟通安装必要软件系统，并做好相应备份，方正电脑具有网络同传功能，可将备份系统经过网络传递到一台或多台电脑，大大降低了客户的维护量。1.3 施工方案 3．1 工程组织 a 布线督导 各 种 线 缆 的 敷 设 是 综合布线中最重要的步骤，52024 年 4 月 19 日下载后可任意编辑因此为了保证布线过程中的线缆不受损坏和整个系统性能的可靠性与稳定，我公司的工程...
