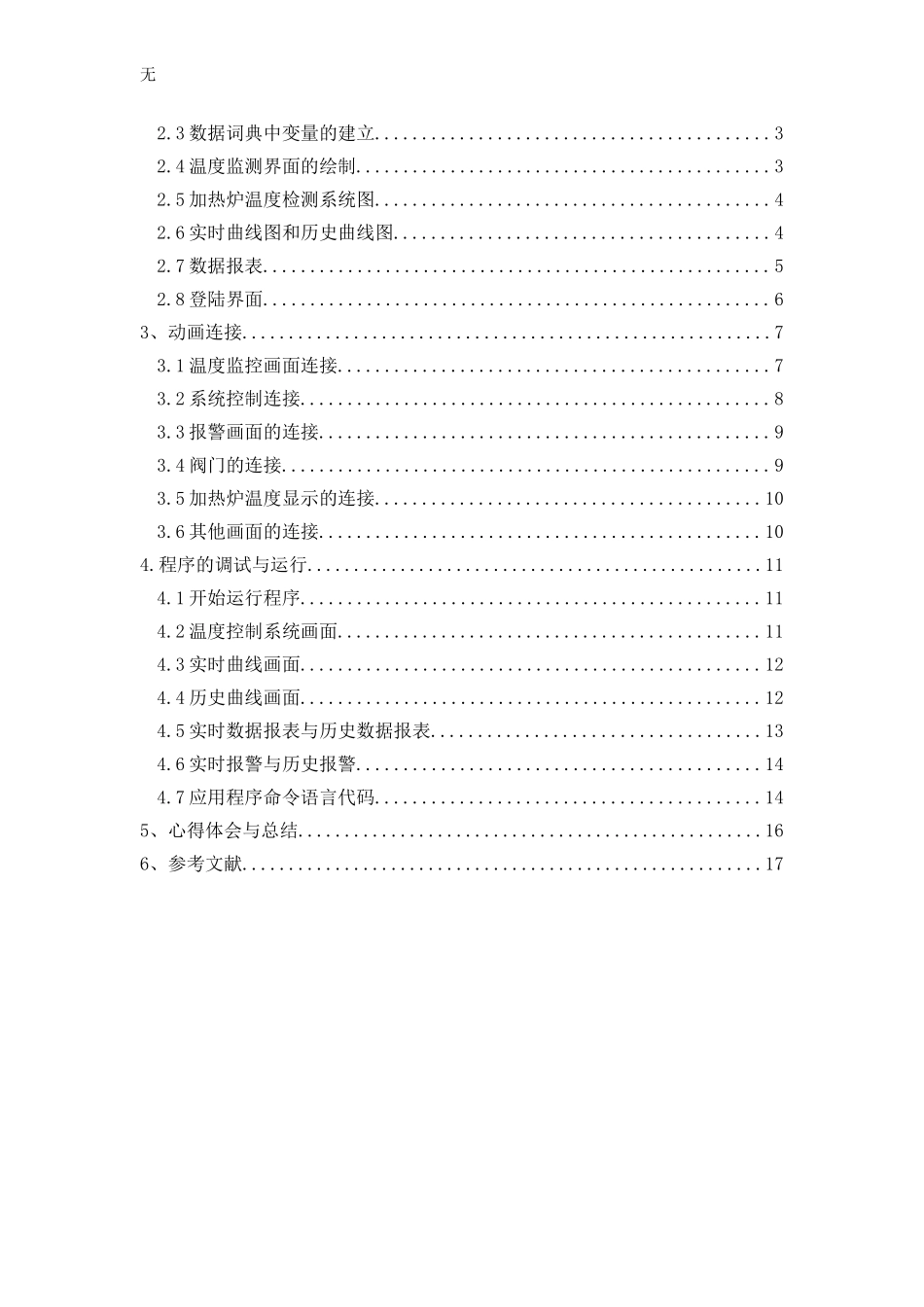

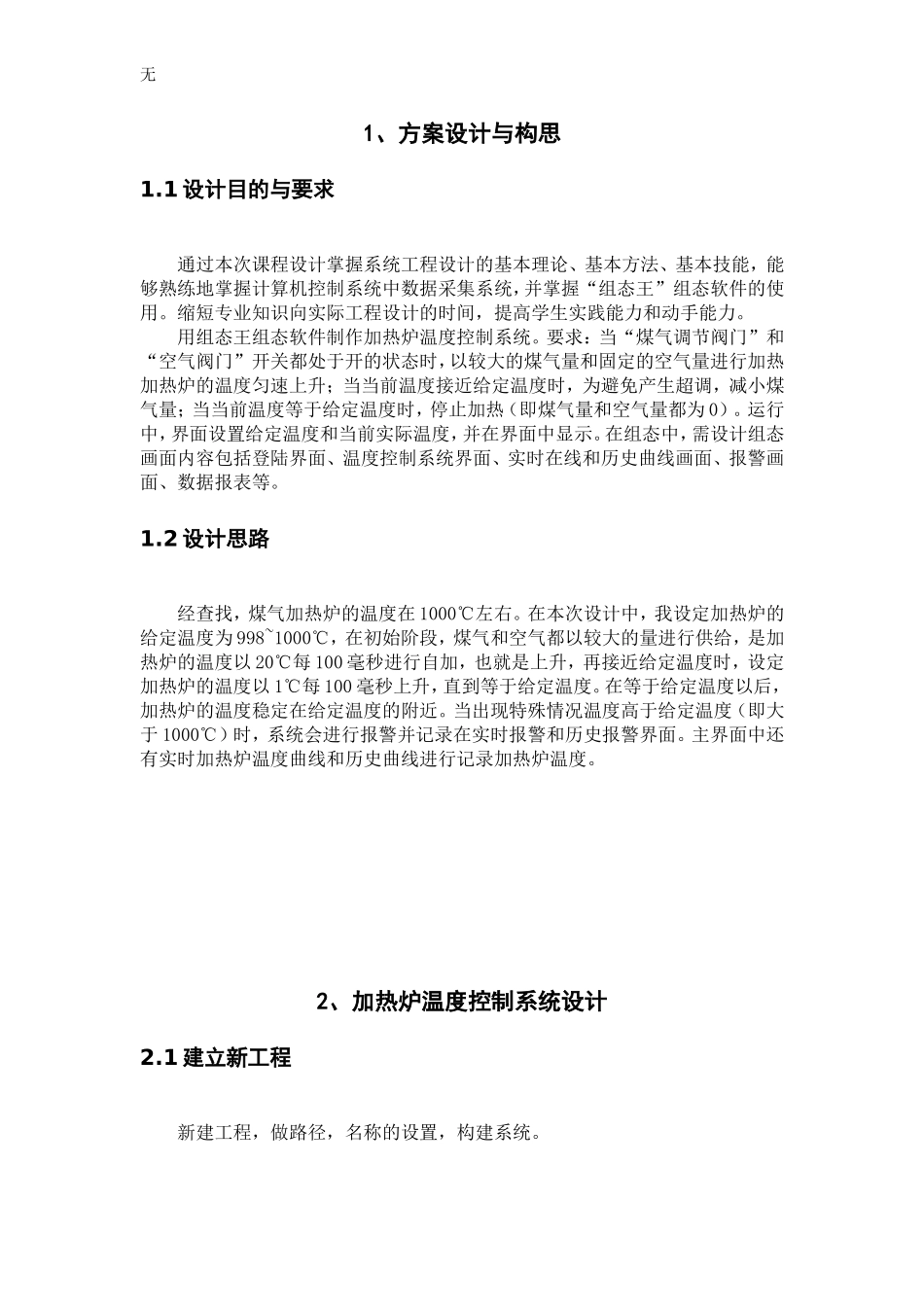

无摘要组态王开发监控系统软件,是新型的工业自动控制系统,它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。其中监控层对下连接控制层,对上连接管理层它不但实现对现场的实时监测与控制,且在自动控制系统中完成上传下达、组态开发的重要作用。尤其考虑三方面问题:画面、数据、动画。通过对监控系统要求及实现功能的分析,采用组态王对监控系统进行设计。组态软件也为试验者提供了可视化监控画面,有利于试验者实时现场监控。而且,它能充分利用Windows的图形编辑功能,方便地构成监控画面,并以动画方式显示控制设备的状态,具有报警窗口、实时趋势曲线等,可便利的生成各种报表。它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。本次课程设计以组态王组态软件为基础设计加热炉的温度控制系统。本文首先说明了自己对加热炉元器件的认识并对加热炉的控制系统做了简单的介绍,然后对系统做了介绍。其中重点阐述了各个模块的功能与作用。同时对组态软件做了详细的说明,介绍了如何绘制组态图和动画的连接,然后又对该系统做了仿真演练,用仿真来实现加热炉温度的检测功能,经过多次的实践和不断的改善从而完成了本次课程设计。关键词:组态王,加热炉温度控制系统,模块,仿真目录1、方案设计与构思...................................................11.1设计目的与要求................................................11.2设计思路......................................................12、加热炉温度控制系统设计...........................................22.1建立新工程....................................................22.2新画面的建立..................................................2无2.3数据词典中变量的建立..........................................32.4温度监测界面的绘制............................................32.5加热炉温度检测系统图..........................................42.6实时曲线图和历史曲线图........................................42.7数据报表......................................................52.8登陆界面......................................................63、动画连接.........................................................73.1温度监控画面连接..............................................73.2系统控制连接..................................................83.3报警画面的连接................................................93.4阀门的连接....................................................93.5加热炉温度显示的连接.........................................103.6其他画面的连接...............................................104.程序的调试与运行.................................................114.1开始运行程序.................................................114.2温度控制系统画面.............................................114.3实时曲线画面.................................................124.4历史曲线画面.................................................124.5实时数据报表与历史数据报表...................................134.6实时报警与历史报警...........................................144.7应用程序命令语言代码.........................................145、心得体会与总结..................................................166、参考文献........................................................17无1、方案设计与构思1.1设计目的与要求通过本次课程设计掌握系统工程设计的基本理论、基本方法、基本技能,能够熟练地掌握计算机控制系统中数据采集系统,并掌握“组态王”组态软件的使用。缩短专业知识向实际工程设计的时间,提高学生实践能力和动手能力...
