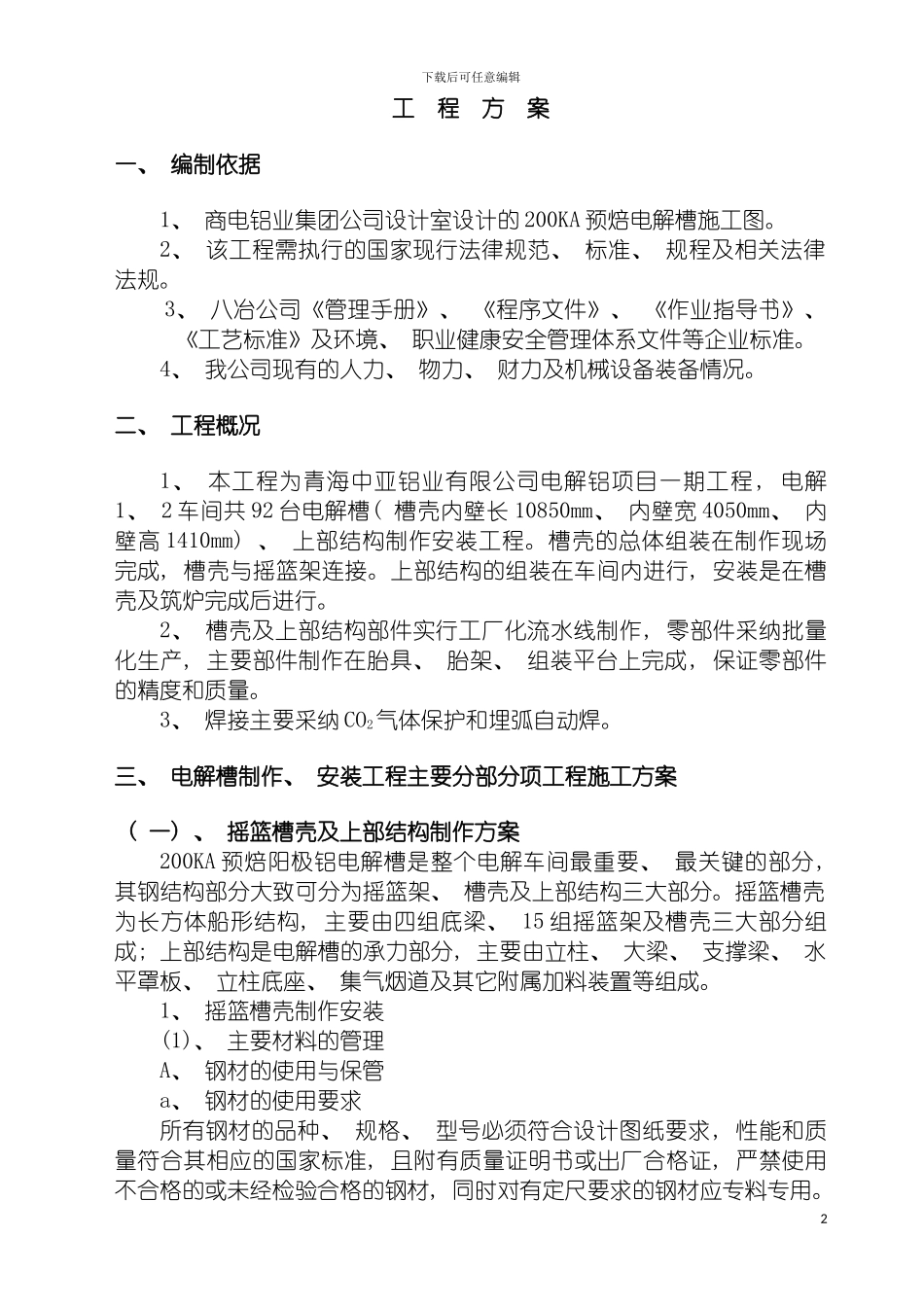

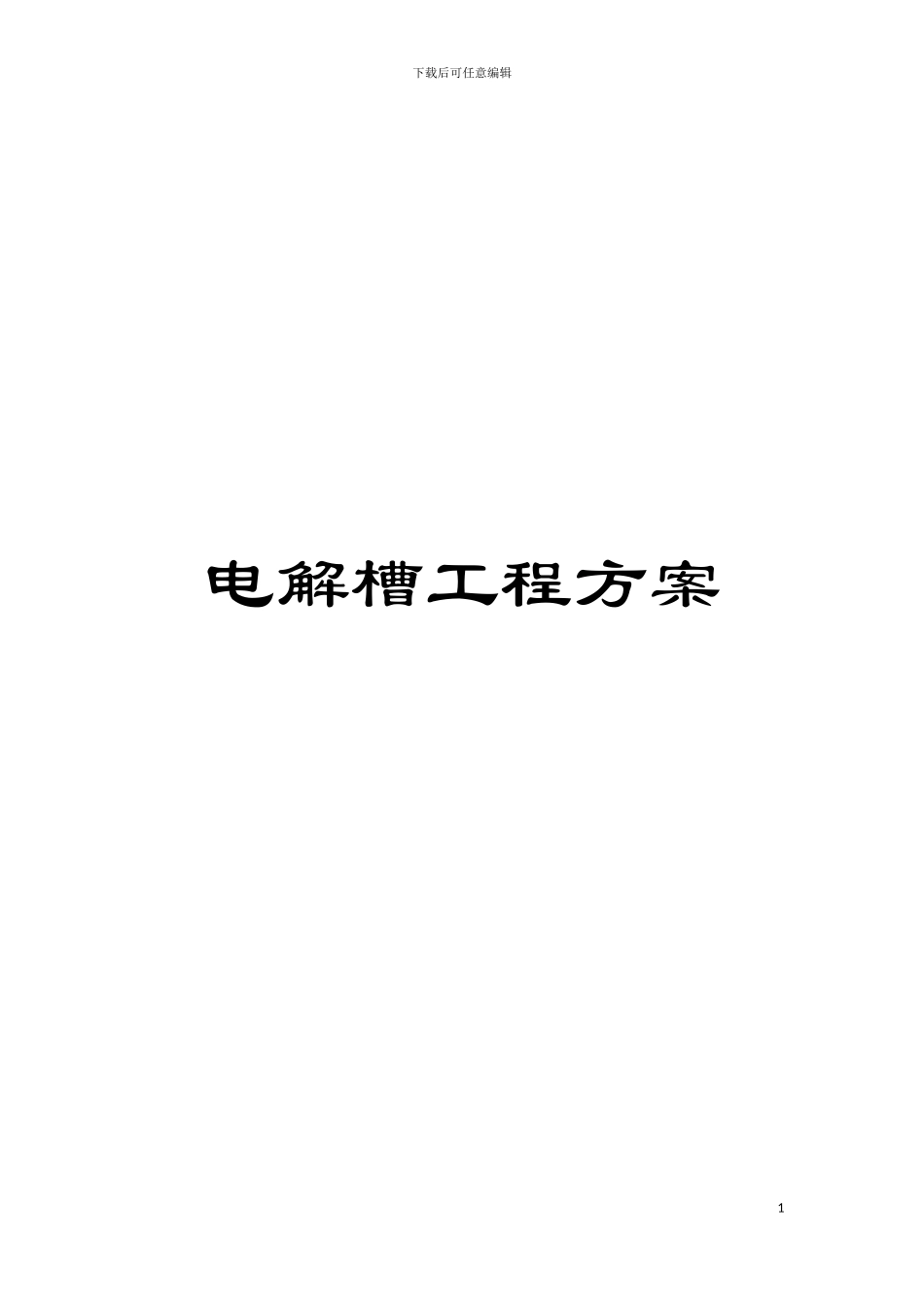

下载后可任意编辑电解槽工程方案1下载后可任意编辑工 程 方 案一、 编制依据1、 商电铝业集团公司设计室设计的 200KA 预焙电解槽施工图。2、 该工程需执行的国家现行法律规范、 标准、 规程及相关法律法规。3、 八冶公司《管理手册》、 《程序文件》、 《作业指导书》、 《工艺标准》及环境、 职业健康安全管理体系文件等企业标准。4、 我公司现有的人力、 物力、 财力及机械设备装备情况。二、 工程概况1、 本工程为青海中亚铝业有限公司电解铝项目一期工程, 电解1、 2 车间共 92 台电解槽( 槽壳内壁长 10850mm、 内壁宽 4050mm、 内壁高 1410mm) 、 上部结构制作安装工程。槽壳的总体组装在制作现场完成, 槽壳与摇篮架连接。上部结构的组装在车间内进行, 安装是在槽壳及筑炉完成后进行。2、 槽壳及上部结构部件实行工厂化流水线制作, 零部件采纳批量化生产, 主要部件制作在胎具、 胎架、 组装平台上完成, 保证零部件的精度和质量。3、 焊接主要采纳 CO2气体保护和埋弧自动焊。三、 电解槽制作、 安装工程主要分部分项工程施工方案 ( 一) 、 摇篮槽壳及上部结构制作方案200KA 预焙阳极铝电解槽是整个电解车间最重要、 最关键的部分, 其钢结构部分大致可分为摇篮架、 槽壳及上部结构三大部分。摇篮槽壳为长方体船形结构, 主要由四组底梁、 15 组摇篮架及槽壳三大部分组成; 上部结构是电解槽的承力部分, 主要由立柱、 大梁、 支撑梁、 水平罩板、 立柱底座、 集气烟道及其它附属加料装置等组成。1、 摇篮槽壳制作安装(1)、 主要材料的管理A、 钢材的使用与保管a、 钢材的使用要求所有钢材的品种、 规格、 型号必须符合设计图纸要求, 性能和质量符合其相应的国家标准, 且附有质量证明书或出厂合格证, 严禁使用不合格的或未经检验合格的钢材, 同时对有定尺要求的钢材应专料专用。2下载后可任意编辑b、 钢材的检验电解槽壳及上部结构制作所使用的钢材为 Q235 钢, 要求所有钢材进厂前, 首先应进行外观检验, 钢材表面不得有裂纹、 夹层、 缩孔、 气泡、 重皮、 夹渣和划伤现象。c、 钢材的保管各种材料应按规格和用途分类堆放, 为防止变形及泥污锈蚀, 板材和型材存放应离地垫平, 并对所有进厂的钢材依要求进行标识, 以防误用、 混用。B、 焊接材料的使用与保管a、 焊接材料的使用要求电解槽制作所使用的焊接材料主要有: E4303 焊条、 E5003 焊条、 H0...
