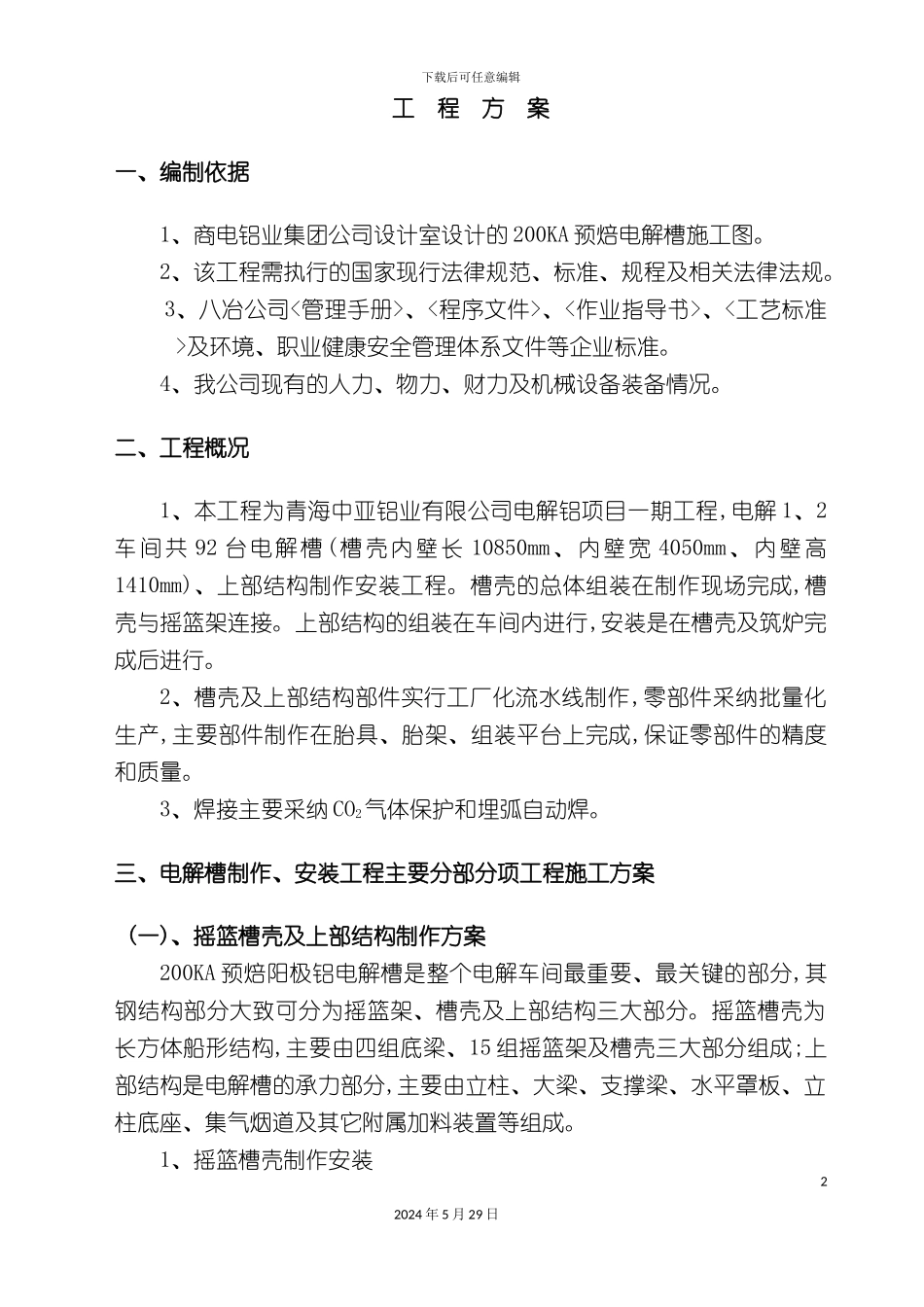

下载后可任意编辑电解槽工程方案培训资料12024 年 5 月 29 日下载后可任意编辑工 程 方 案一、编制依据1、商电铝业集团公司设计室设计的 200KA 预焙电解槽施工图。2、该工程需执行的国家现行法律规范、标准、规程及相关法律法规。3、八冶公司<管理手册>、<程序文件>、<作业指导书>、<工艺标准>及环境、职业健康安全管理体系文件等企业标准。4、我公司现有的人力、物力、财力及机械设备装备情况。二、工程概况1、本工程为青海中亚铝业有限公司电解铝项目一期工程,电解 1、2车间共 92 台电解槽(槽壳内壁长 10850mm、内壁宽 4050mm、内壁高1410mm)、上部结构制作安装工程。槽壳的总体组装在制作现场完成,槽壳与摇篮架连接。上部结构的组装在车间内进行,安装是在槽壳及筑炉完成后进行。2、槽壳及上部结构部件实行工厂化流水线制作,零部件采纳批量化生产,主要部件制作在胎具、胎架、组装平台上完成,保证零部件的精度和质量。3、焊接主要采纳 CO2气体保护和埋弧自动焊。三、电解槽制作、安装工程主要分部分项工程施工方案 (一)、摇篮槽壳及上部结构制作方案200KA 预焙阳极铝电解槽是整个电解车间最重要、最关键的部分,其钢结构部分大致可分为摇篮架、槽壳及上部结构三大部分。摇篮槽壳为长方体船形结构,主要由四组底梁、15 组摇篮架及槽壳三大部分组成;上部结构是电解槽的承力部分,主要由立柱、大梁、支撑梁、水平罩板、立柱底座、集气烟道及其它附属加料装置等组成。1、摇篮槽壳制作安装22024 年 5 月 29 日下载后可任意编辑(1)、主要材料的管理A、钢材的使用与保管a、钢材的使用要求所有钢材的品种、规格、型号必须符合设计图纸要求,性能和质量符合其相应的国家标准,且附有质量证明书或出厂合格证,严禁使用不合格的或未经检验合格的钢材,同时对有定尺要求的钢材应专料专用。b、钢材的检验电解槽壳及上部结构制作所使用的钢材为 Q235 钢,要求所有钢材进厂前,首先应进行外观检验,钢材表面不得有裂纹、夹层、缩孔、气泡、重皮、夹渣和划伤现象。c、钢材的保管各种材料应按规格和用途分类堆放,为防止变形及泥污锈蚀,板材和型材存放应离地垫平,并对所有进厂的钢材依要求进行标识,以防误用、混用。B、焊接材料的使用与保管a、焊接材料的使用要求电解槽制作所使用的焊接材料主要有:E4303 焊条、E5003 焊条H08A 焊丝、H08MnA 焊丝、SJ301 焊剂等,所有焊接材料使用前应校验合格证、出厂日期等。对于焊丝锈迹严重,焊条严重受潮,焊...
