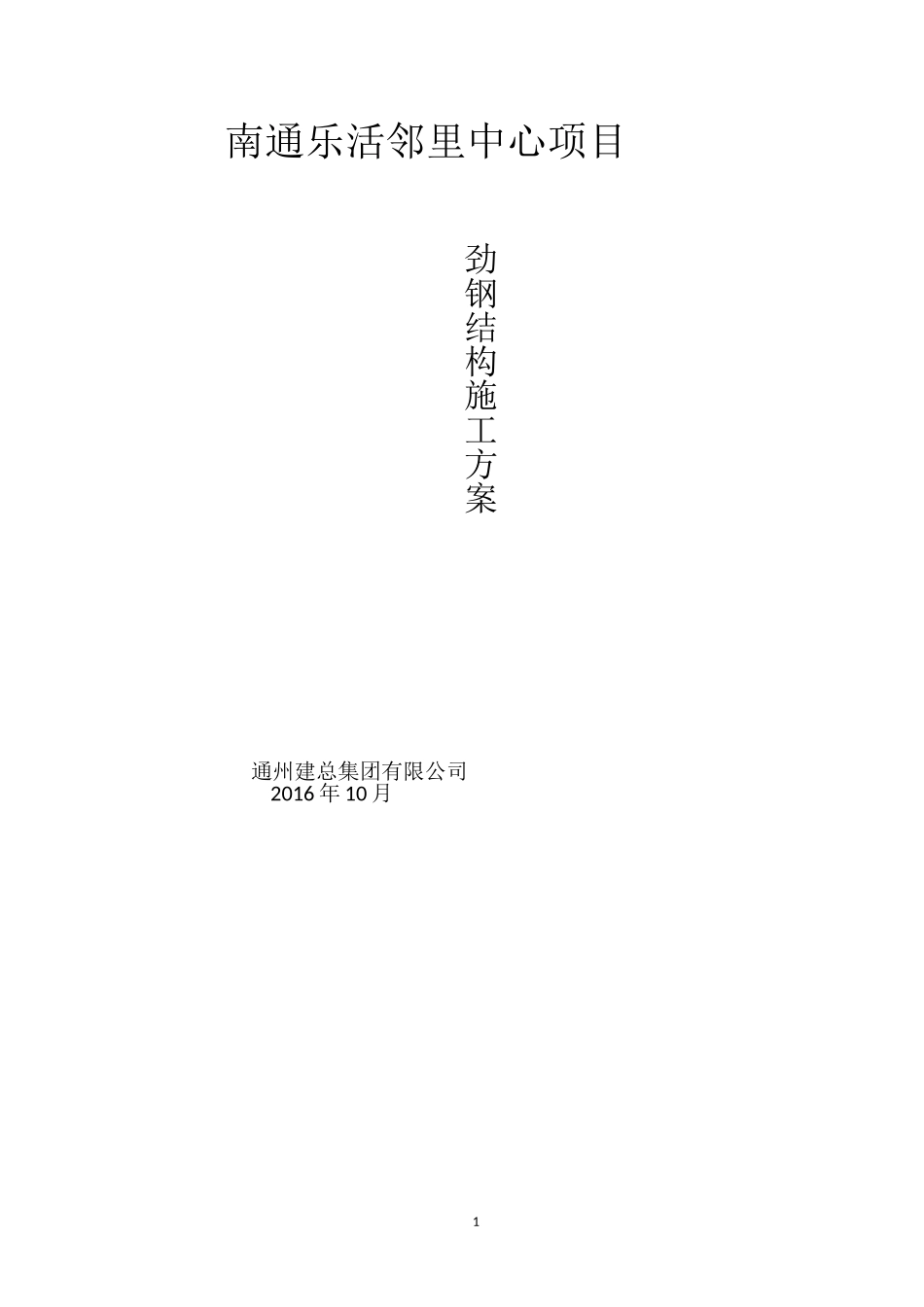

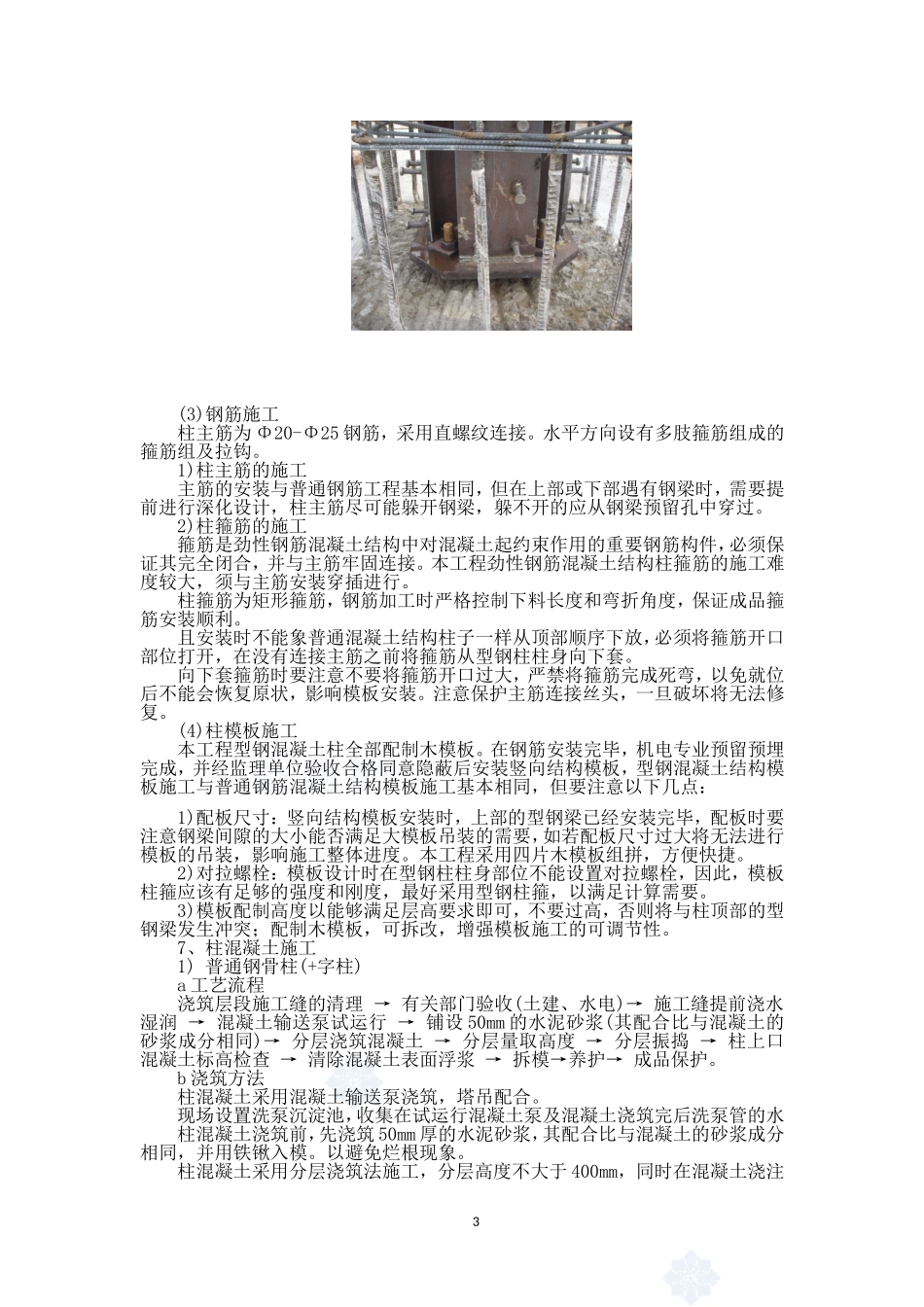

南通乐活邻里中心项目劲钢结构施工方案通州建总集团有限公司2016年10月1一,劲钢结构概况型钢混凝土组合结构是指在混凝土内配置了型钢和普通钢筋的结构,本工程钢骨柱采用了十字钢骨;劲性钢筋混凝土结构是在表面布满长剪力钉的型钢结构的外面包裹一层钢筋混凝土外壳。二,型钢混凝土组合结构特点a型钢不受含钢率限制,刚度大,承载能力高。b型钢构件截面积小,在结构承载力允许的条件下可以增加使用面积和层高其经济效益可观。c型钢砼柱结构的延展性高,具有优良的抗震性能。d型钢砼柱结构耐久性和耐火性能优良。e不必等待柱芯混凝土达到一定强度就可继续安装上一个层次的钢结构构件,有效地缩短了建设工程的工期。f钢筋安装工程在钢构件施工完毕后进行,钢筋密集、钢构件表面布满剪力钉,钢筋安装非常困难。g竖向结构模板安装要避免碰撞已经施工完毕的密集的型钢梁,钢柱部位无法设置对拉螺栓,模板设计要全面考虑。h竖向结构模板与型钢柱间仅有150mm空隙,且钢筋和栓钉非常密集,模板上口分布有型钢梁,对混凝土的施工提出更高的要求。三,工艺流程绑扎底板钢筋、安装钢柱柱脚埋件→浇筑底板混凝土→安装型钢柱→柱脚灌浆→安装型钢梁→浇筑柱芯混凝土→安装墙、柱钢筋→安装墙、柱模板→浇筑竖向结构混凝土→拆除竖向结构模板→安装水平结构模板→安装梁、板钢筋→浇筑梁、板混凝土→······→安装型钢柱→安装型钢梁四,钢骨柱施工(1)安装钢柱柱脚埋件1)钢结构的基础预埋工程非常关键,它影响第一节钢柱的安装精度乃至关系到整个工程钢结构的安装质量。2)预埋件的定位安装在地梁模板支设完后,校正并加固牢固,检查合格后,安装柱脚埋件,并在四个方向加固,利用1000mm高程控制线控制埋件的高度。浇筑混凝土时,拉通线控制,专人在纵横两个方向用经纬仪看护,以避免位移。同时安放调节螺母,用于调节钢柱埋件的标高。3)预埋件的保护埋件调整验收后,在螺栓丝头部位上涂黄油并包上油纸保护。在浇筑地梁混凝土前再次复核,确认其位置及标高准确、固定牢固后方可进行浇灌工序。在后续施工时对地脚螺栓采取严格的保护措施,严禁碰撞和损坏;在钢柱安装前要将螺纹清理干净,对已损伤的螺牙要进行修复。(2)安装钢柱柱脚第一节钢柱与柱脚埋件采用地脚螺栓进行连接。首先将底部的地脚螺栓调平并点焊牢固,然后安装钢骨柱,紧固上部垫板及地脚螺栓,从纵横两个方向用经纬仪校核钢柱垂直度,确保合格后,将上部垫板及地脚螺栓点焊牢固。如下图所示:2(3)钢筋施工柱主筋为Φ20-Φ25钢筋,采用直螺纹连接。水平方向设有多肢箍筋组成的箍筋组及拉钩。1)柱主筋的施工主筋的安装与普通钢筋工程基本相同,但在上部或下部遇有钢梁时,需要提前进行深化设计,柱主筋尽可能躲开钢梁,躲不开的应从钢梁预留孔中穿过。2)柱箍筋的施工箍筋是劲性钢筋混凝土结构中对混凝土起约束作用的重要钢筋构件,必须保证其完全闭合,并与主筋牢固连接。本工程劲性钢筋混凝土结构柱箍筋的施工难度较大,须与主筋安装穿插进行。柱箍筋为矩形箍筋,钢筋加工时严格控制下料长度和弯折角度,保证成品箍筋安装顺利。且安装时不能象普通混凝土结构柱子一样从顶部顺序下放,必须将箍筋开口部位打开,在没有连接主筋之前将箍筋从型钢柱柱身向下套。向下套箍筋时要注意不要将箍筋开口过大,严禁将箍筋完成死弯,以免就位后不能会恢复原状,影响模板安装。注意保护主筋连接丝头,一旦破坏将无法修复。(4)柱模板施工本工程型钢混凝土柱全部配制木模板。在钢筋安装完毕,机电专业预留预埋完成,并经监理单位验收合格同意隐蔽后安装竖向结构模板,型钢混凝土结构模板施工与普通钢筋混凝土结构模板施工基本相同,但要注意以下几点:1)配板尺寸:竖向结构模板安装时,上部的型钢梁已经安装完毕,配板时要注意钢梁间隙的大小能否满足大模板吊装的需要,如若配板尺寸过大将无法进行模板的吊装,影响施工整体进度。本工程采用四片木模板组拼,方便快捷。2)对拉螺栓:模板设计时在型钢柱柱身部位不能设置对拉螺栓,因此,模板柱箍应该有足够的强度和刚度,最好采用型钢柱箍,以满足计算需要。3)模板配制高度以能够满足层高要求即...
