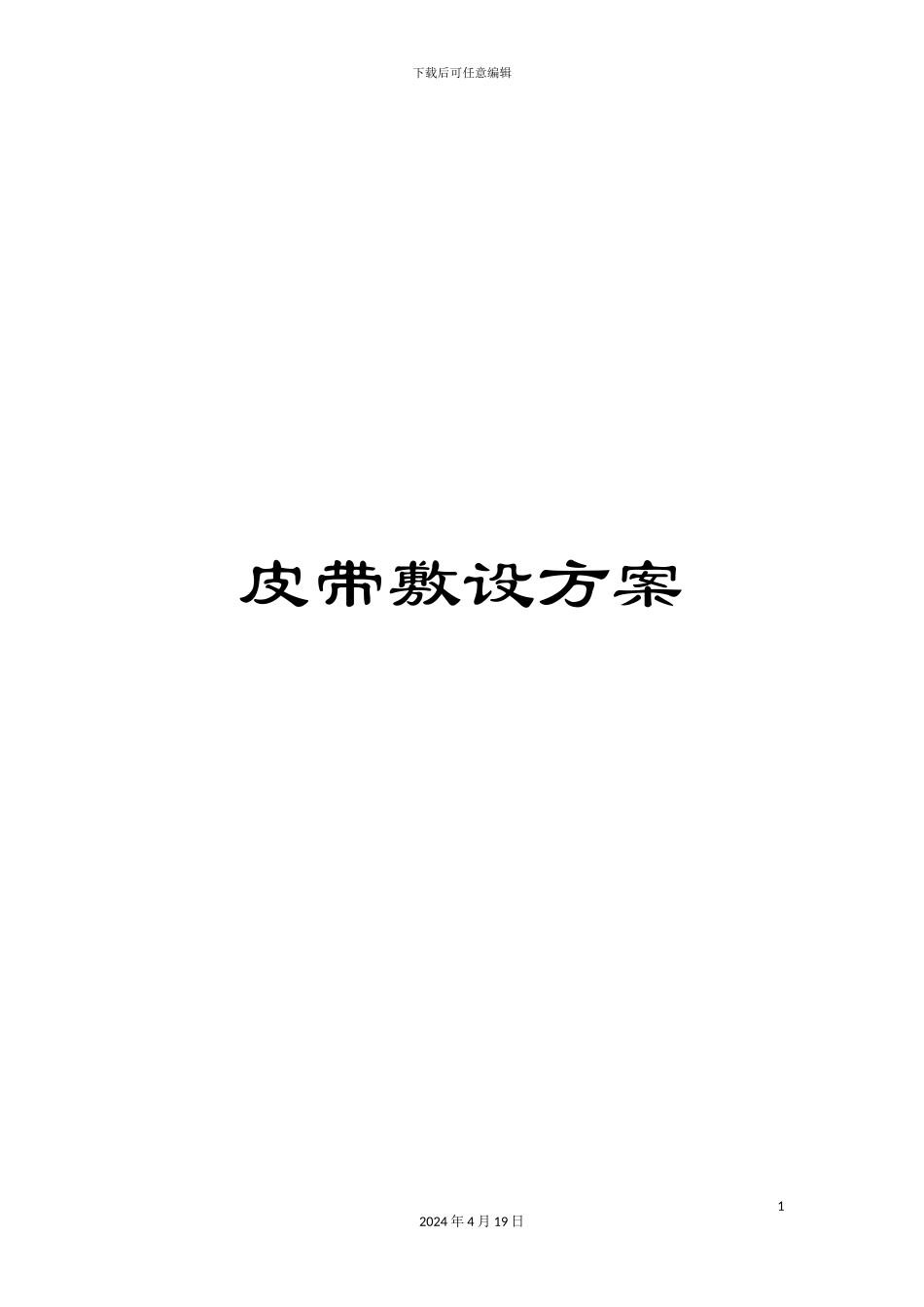

皮带敷设方案

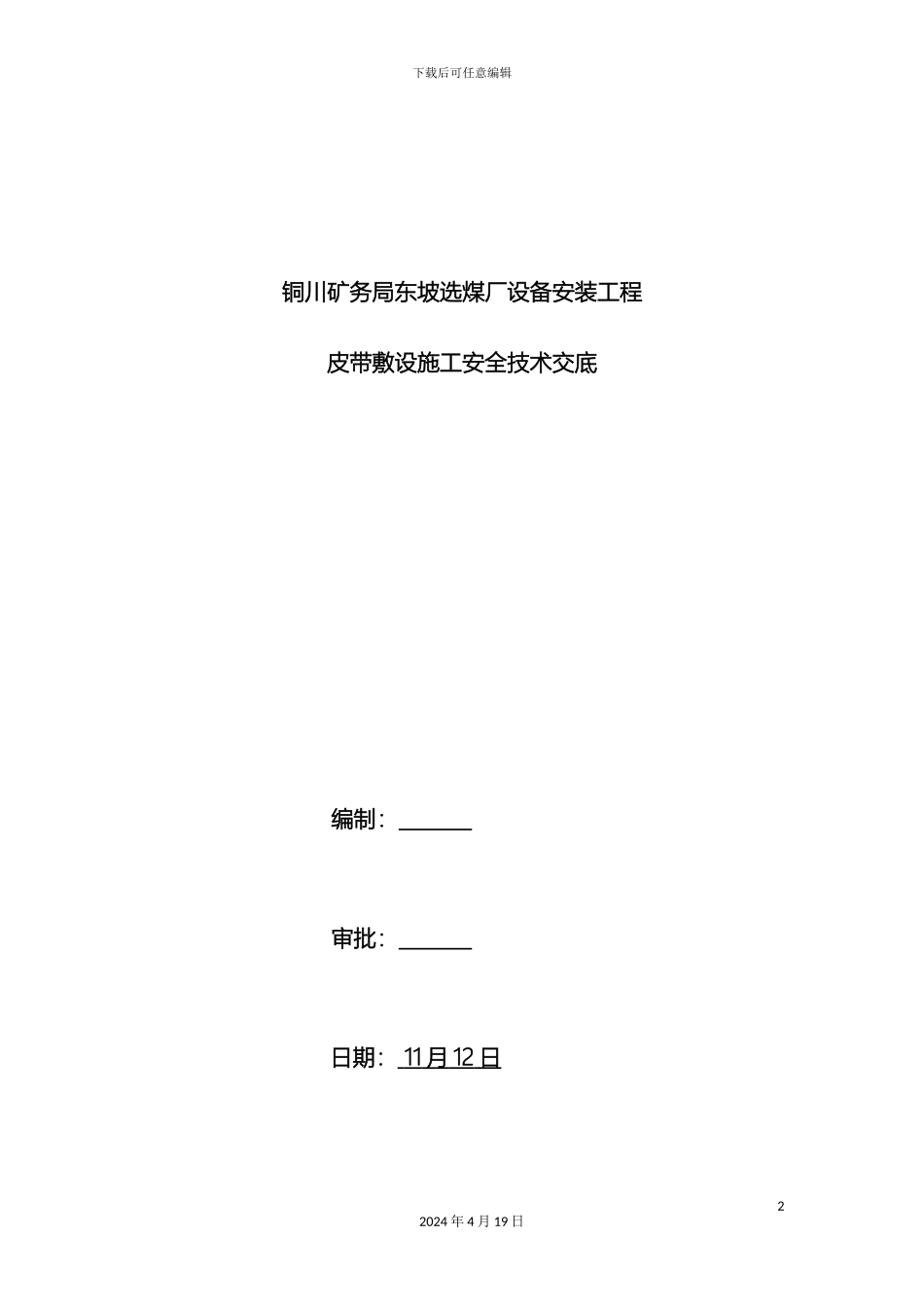

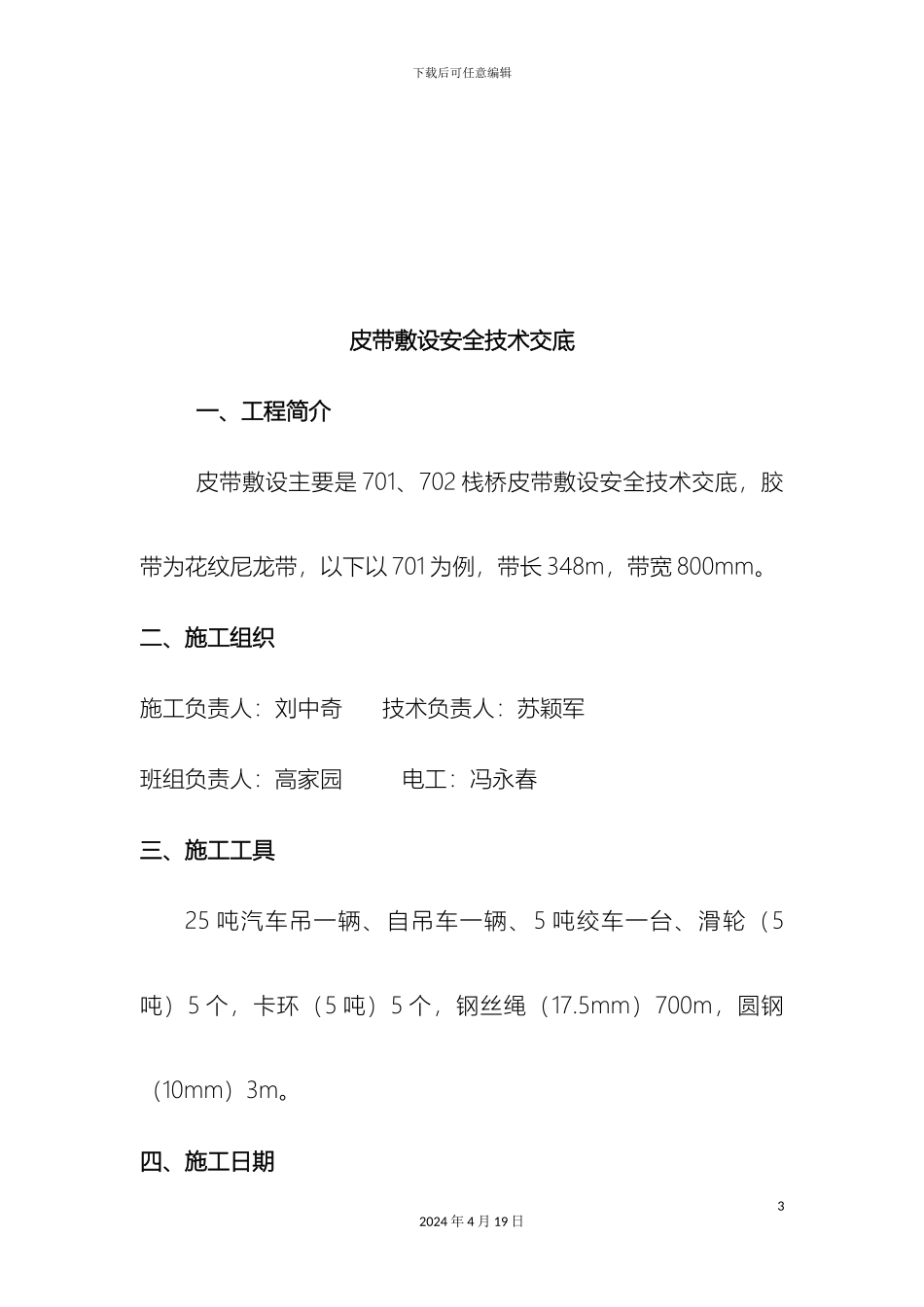

下载后可任意编辑皮带敷设方案12024 年 4 月 19 日下载后可任意编辑铜川矿务局东坡选煤厂设备安装工程皮带敷设施工安全技术交底 编制： 审批： 日期： 11 月 12 日 22024 年 4 月 19 日下载后可任意编辑皮带敷设安全技术交底一、工程简介皮带敷设主要是 701、702 栈桥皮带敷设安全技术交底，胶带为花纹尼龙带，以下以 701 为例，带长 348m，带宽 800mm。 二、施工组织施工负责人：刘中奇 技术负责人：苏颖军班组负责人：高家园 电工：冯永春三、施工工具25 吨汽车吊一辆、自吊车一辆、5 吨绞车一台、滑轮（5吨）5 个，卡环（5 吨）5 个，钢丝绳（17.5mm）700m，圆钢（10mm）3m。四、施工日期32024 年 4 月 19 日下载后可任意编辑 11 月 13 日—11 月 17 日五、施工方案1、将一根长 3m 的圆钢（直径为 10mm）放入成卷的皮带辊子里面。皮带放在混凝土栈桥和钢结构栈桥之间收缩缝处，两边分边使用 10T 倒链进行吊起地面。2、皮带的头部上下各放一块钢板（40×20），在钢板和胶带上各打 4 个圆孔，用螺栓将钢板和胶带固定在一起。3、将绞车的钢丝绳用卡环与钢板连接在一起，根据现场实际情况放置滑轮，以保证皮带的运行方向正确。4、皮带敷设的总体方案是全部从上托辊敷设，先放上皮带，转过头部和尾部的驱动滚筒，环城一圈后，再开始放皮带的地方合拢。（如下图所示）42024 年 4 月 19 日下载后可任意编辑根据现场情况，701 胶带机敷设皮带时所用的牵引力最大，最大牵引力处在皮带敷设到头卸料筒的位置附近。此时所需牵引力如下：F=K×（Sin16°×78×54+202×78×0.035）=1.1×3.9=4.29 吨故采纳 5 吨绞车牵引，选用 5 吨的单向滑轮。牵引钢丝绳用 6×37+1—1770—Φ17.5，安全系数为 3.9。5、敷设完一卷皮带，将其尾部与第二卷皮带的头部接好之后，再继续敷设，直至将最后一卷皮带放完之后，截下合适的长度，将其与第一卷皮带的头部胶接合拢。六、安全要求52024 年 4 月 19 日下载后可任意编辑在皮带敷设的过程中，要注意以下安全事项：1、绞车、滑轮应固定在土建所做的立柱或者横梁上，而且要和土建单位核定载荷量，不允许固定在皮带支腿上。2、钢丝绳和皮带固定的卡子要牢固。3、皮带放置时，皮带头部要设 3 个人，其中 2 人负责调整皮带，1 人负责和绞车司机联系，联系信号要明确。4、在所有连接钢丝绳的卡环和皮带与钢丝绳的连接处各设置一人随其走动，防止卡子或者...
