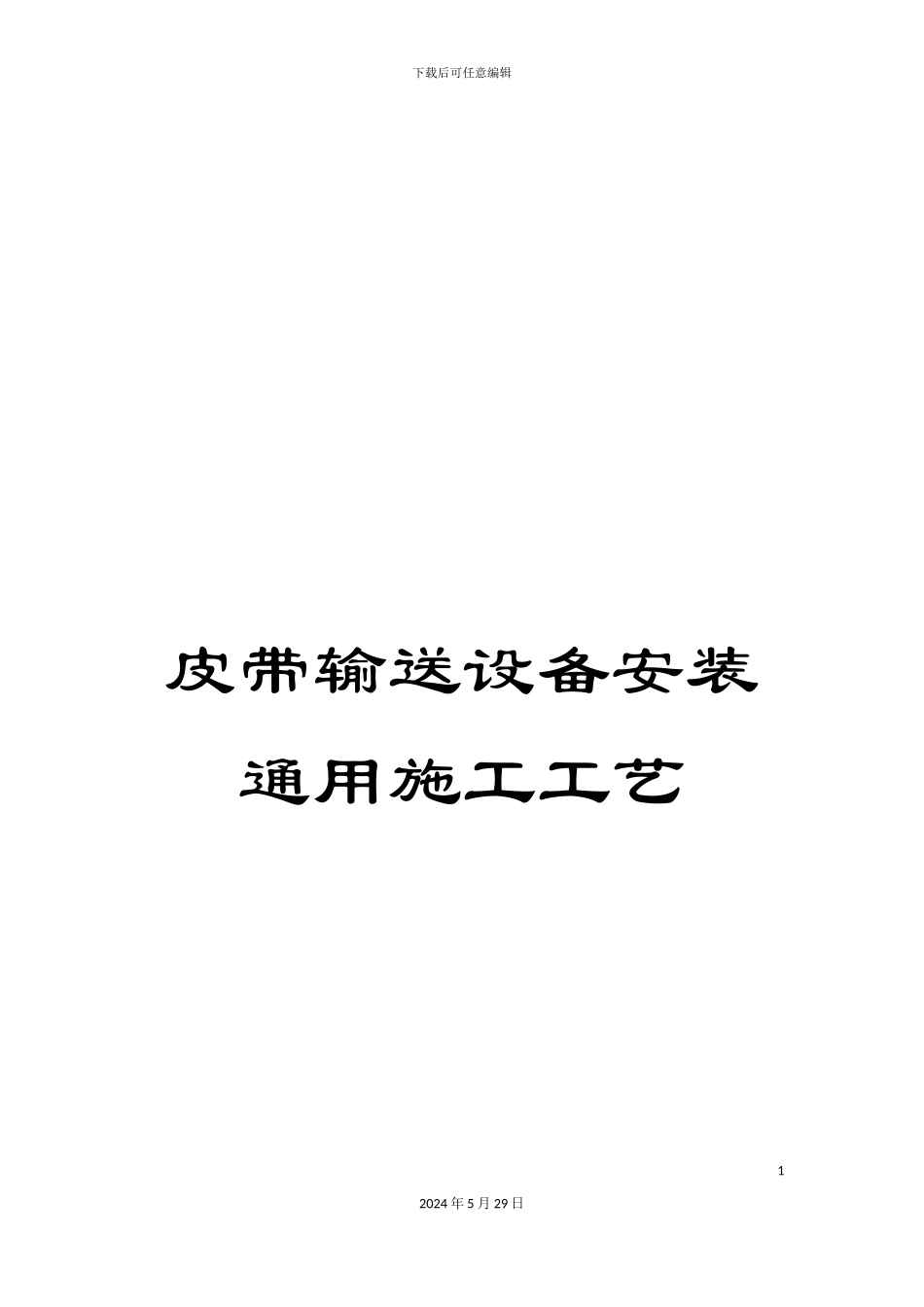

皮带输送设备安装通用施工工艺

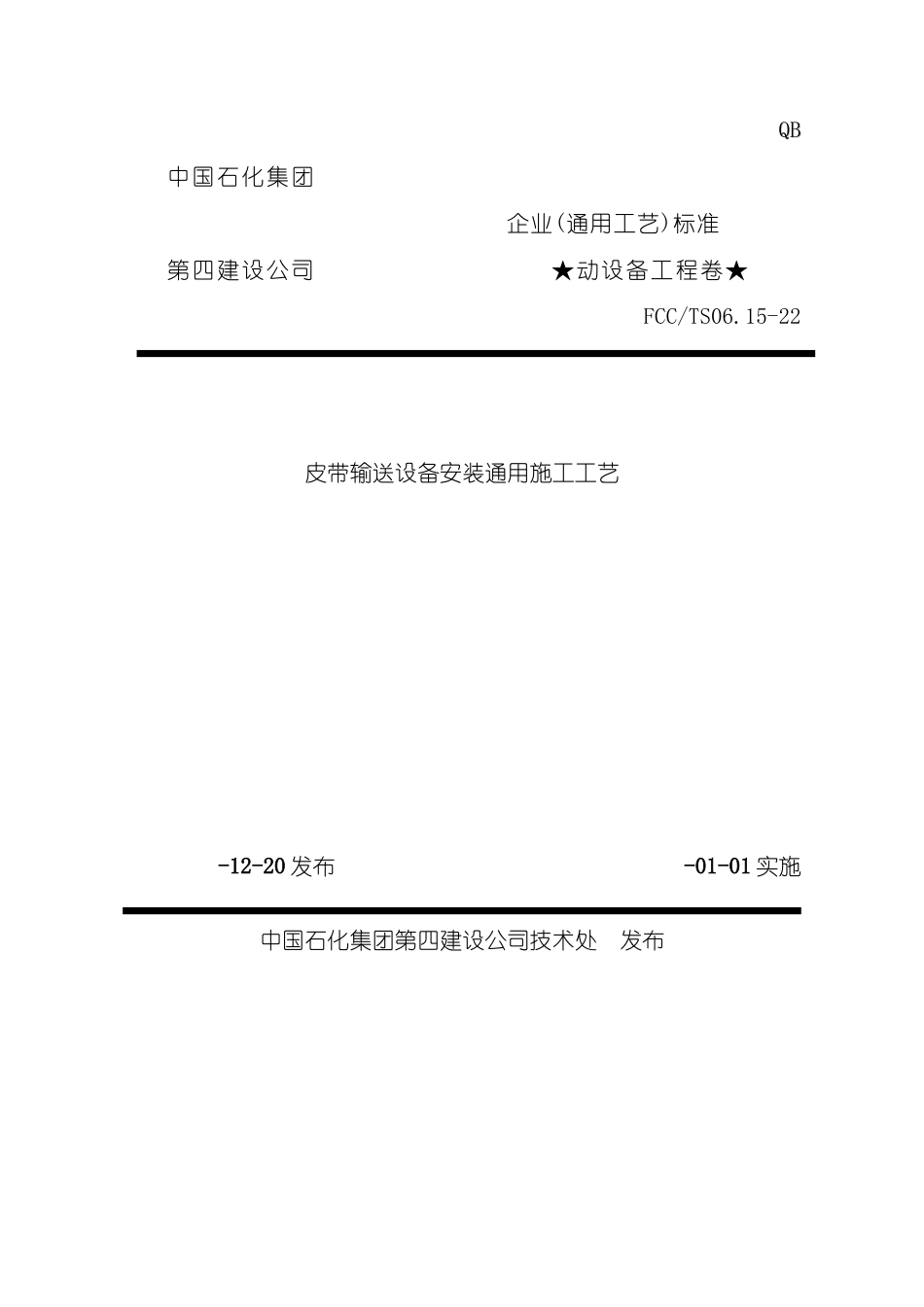

下载后可任意编辑皮带输送设备安装通用施工工艺12024 年 5 月 29 日 QBQB 中国石化集团 企业(通用工艺)标准 第四建设公司 ★动设备工程卷★ FCC/TS06.15-22皮带输送设备安装通用施工工艺 -12-20 发布 -01-01 实施中国石化集团第四建设公司技术处 发布下载后可任意编辑皮带输送设备安装通用施工工艺1 适用范围本工艺适用于石油化工装置中皮带输送机设备安装施工。2 编制依据a）<石油化工机器设备安装工程施工及验收通用法律规范 >SH/T3538- ;b）<机械设备安装施工及验收通用规定>GB50231-98;c）<连续输送设备安装工程施工及验收法律规范>GB50270-98;d）<钢结构高强度螺栓连接的设计、施工及验收规程>JGJ82-91;e）<石油化工施工安全技术规程>SH3505-1999。3 施工准备3.1技术准备a）随机图纸(制造单位提供的安装、使用及维护的图纸);b）使用维护说明书;c）安装调试技术条件。3.2材料、施工机具准备表 22-1序号名称规格及型号单位数量备 注1吊车型号据具体情况确定台12切割工具台13电焊机BX-400台24CO2 保护焊机台112024 年 5 月 29 日下载后可任意编辑5千斤顶5t、10t台各 26远红外焊条烘箱100kg台1500℃续表 22-1序号名称规格及型号单位数量备 注7焊条干燥箱(恒温)202B-3台2300℃8板手台29经纬仪、水准仪台210钢板8000×1800×20mm张111道木2500×200×160mm块若干12水平仪200×200块213冲击电钻台114角相磨光机台215手电钻台116电锤台117滚杠根据设备及配件规格根若干18钢卷尺100m、50m把219游标卡尺200把120百分表(含表架)0.01mm块1021倒链5t、3t、2t台各 222麻绳φ21米20023皮带机胶浆橡胶料浸入汽油内容解成的稀糊状胶浆公斤若干3.3作业条件准备a）现场施工条件应达到”四通一平”;b）安装前组织安装人员仔细熟悉图样,根据图样要求详细检查各部件的安装尺寸,不符合图样要求的需要校正;c）从事安装作业人员,根据要求取得相应作业许可证;d）施工用工机具及检验合格的测量仪器的准备。4 施工工艺22024 年 5 月 29 日到货验收基础验收测量放线头轮、尾轮减速机安装皮带机支腿安装皮带机机架安装皮带机托滚安装胶带安装拉紧装置安装清扫机构安装挡料机构安装其它部件安装单机试运转下载后可任意编辑4.1到货验收4.1.1机组开箱验收应在厂家及甲方等有关人员的共同参加下进行。4.1.2按装箱单清点箱数,检查各箱的包装是否完好。4.1.3按各箱内的装箱单核对每箱内物件的数量、规格型号,并应无缺件、损坏和锈蚀问题;管...
