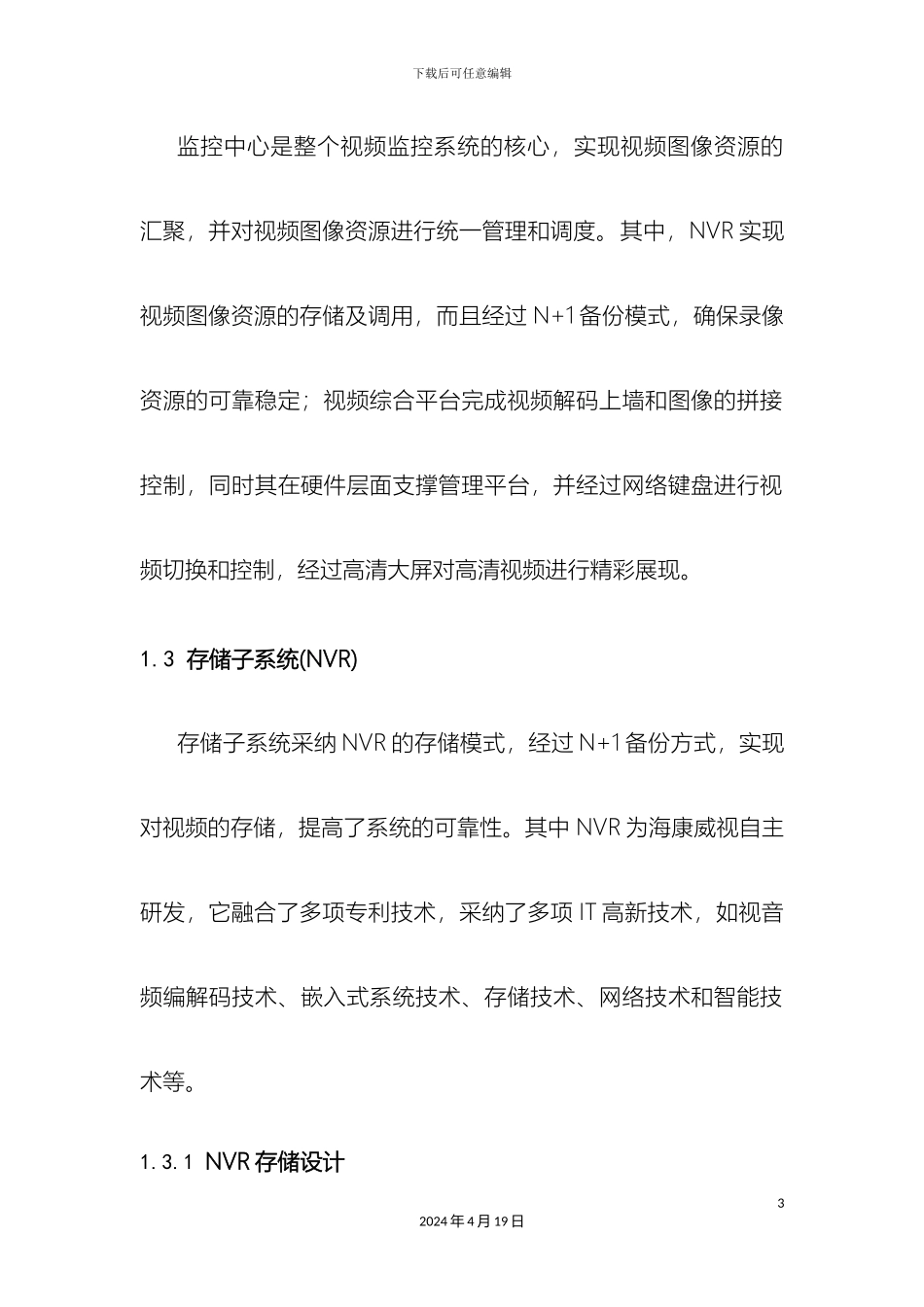

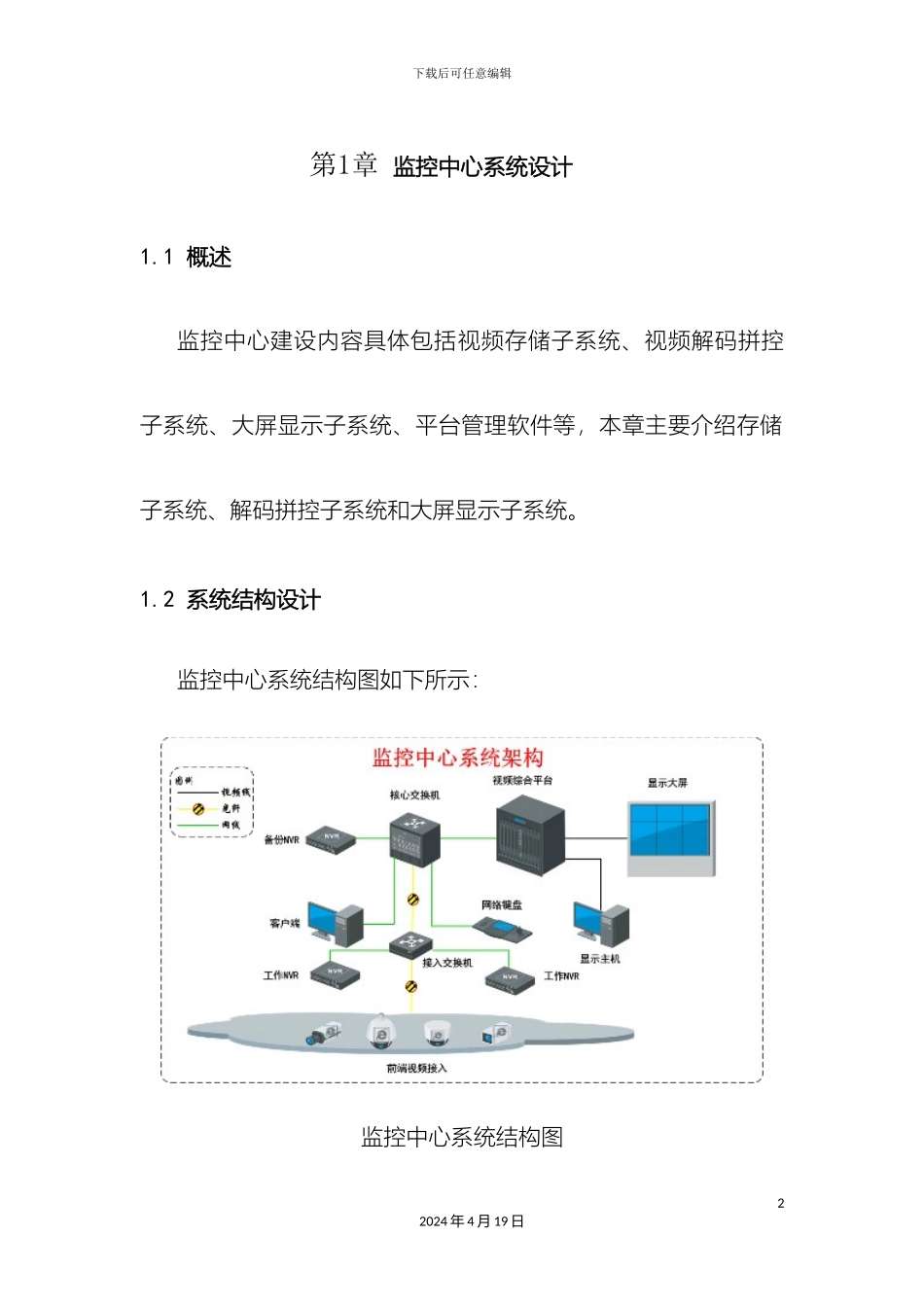

下载后可任意编辑监控系统方案12024 年 4 月 19 日下载后可任意编辑第1章 监控中心系统设计1.1 概述监控中心建设内容具体包括视频存储子系统、视频解码拼控子系统、大屏显示子系统、平台管理软件等，本章主要介绍存储子系统、解码拼控子系统和大屏显示子系统。1.2 系统结构设计监控中心系统结构图如下所示：监控中心系统结构图22024 年 4 月 19 日下载后可任意编辑监控中心是整个视频监控系统的核心，实现视频图像资源的汇聚，并对视频图像资源进行统一管理和调度。其中，NVR 实现视频图像资源的存储及调用，而且经过 N+1 备份模式，确保录像资源的可靠稳定；视频综合平台完成视频解码上墙和图像的拼接控制，同时其在硬件层面支撑管理平台，并经过网络键盘进行视频切换和控制，经过高清大屏对高清视频进行精彩展现。1.3 存储子系统(NVR)存储子系统采纳 NVR 的存储模式，经过 N+1 备份方式，实现对视频的存储，提高了系统的可靠性。其中 NVR 为海康威视自主研发，它融合了多项专利技术，采纳了多项 IT 高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。 1.3.1 NVR 存储设计32024 年 4 月 19 日下载后可任意编辑1.3.2 存储结构设计本方案存储系统采纳 NVR 模式，其中 IPC 不与平台直接对接，而是先接入 NVR，再经过 NVR 接入平台。IPC 与 NVR 之间实现了直接对接，而直接对接模式一般采纳底层协议而非 SDK 方式，更有利于提高接入效率。NVR 直接猎取 IPC 的音视频直接存在本机上，实现视频直存。视频存储系统结构设计及视频流向如下图所示：存储子系统结构图42024 年 4 月 19 日下载后可任意编辑1.3.2.1 存储设计原则对于 NVR 台数和硬盘数量的设计，需要结合实际情况综合考虑，其中主要可参考“短板优先”的设计原则。“短板优先”是指在具体项目需求中，在部署 NVR 数量尽量少的前提下，首先分析接入路数（接入带宽）和存储容量哪个是主要限制项。假设接入路数为“短板”，以接入路数来优先计算，假设接入带宽为短板，应以最大带宽所能容纳的最大接入路数来计算；对于存储需求很大，接入路数要求不高的情况，可先计算总的存储容量，再计算每台 NVR 最大存储容量，以此计算出需要的 NVR 台数。1.3.2.2 存储热备设计“N+1”热备功能是指系统中多台 NVR 可组成工作集群，经过52024 年 4 月 19 日下载后可任意编辑设置备份主机的方式，保证系...
