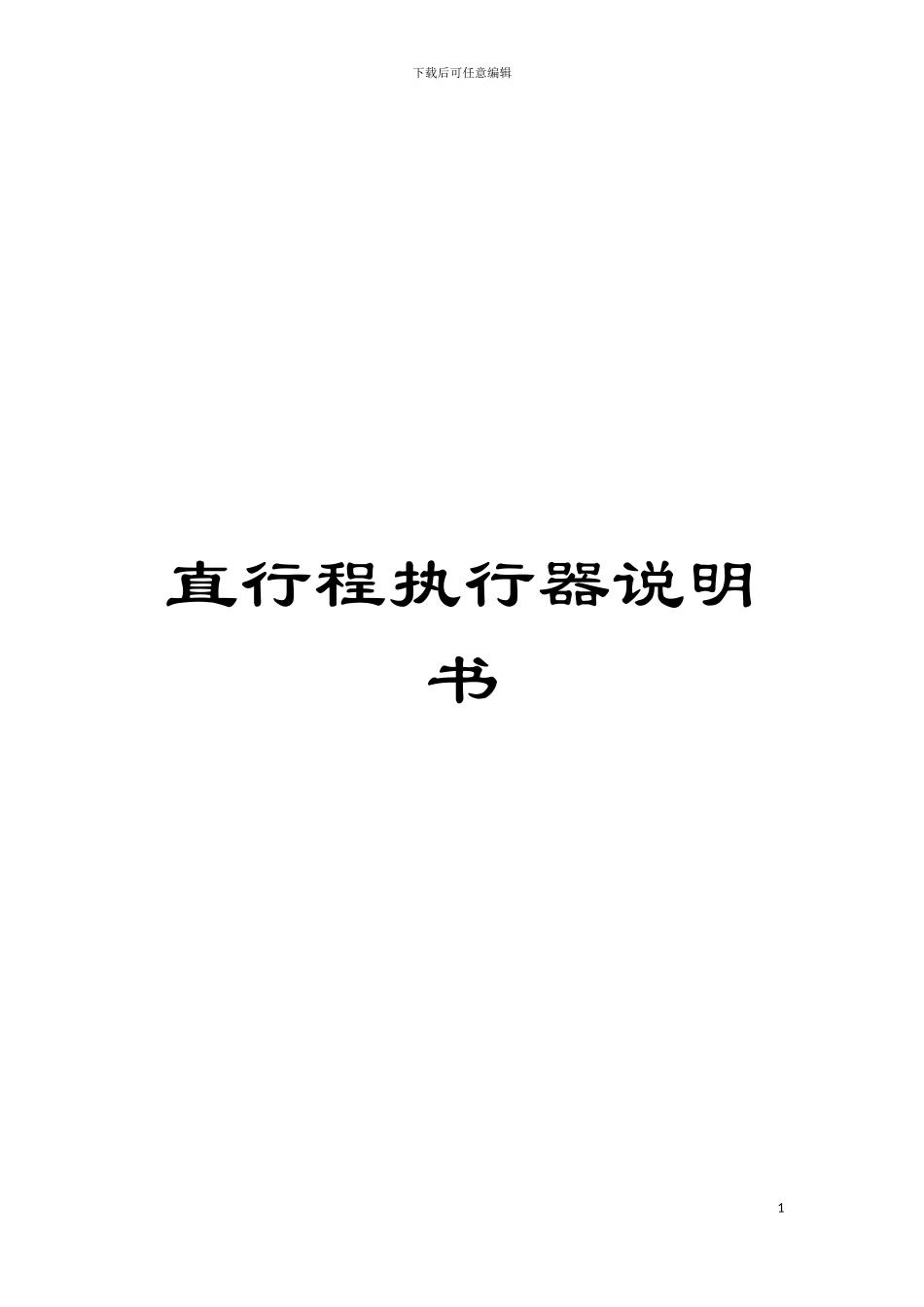

直行程执行器说明书模板

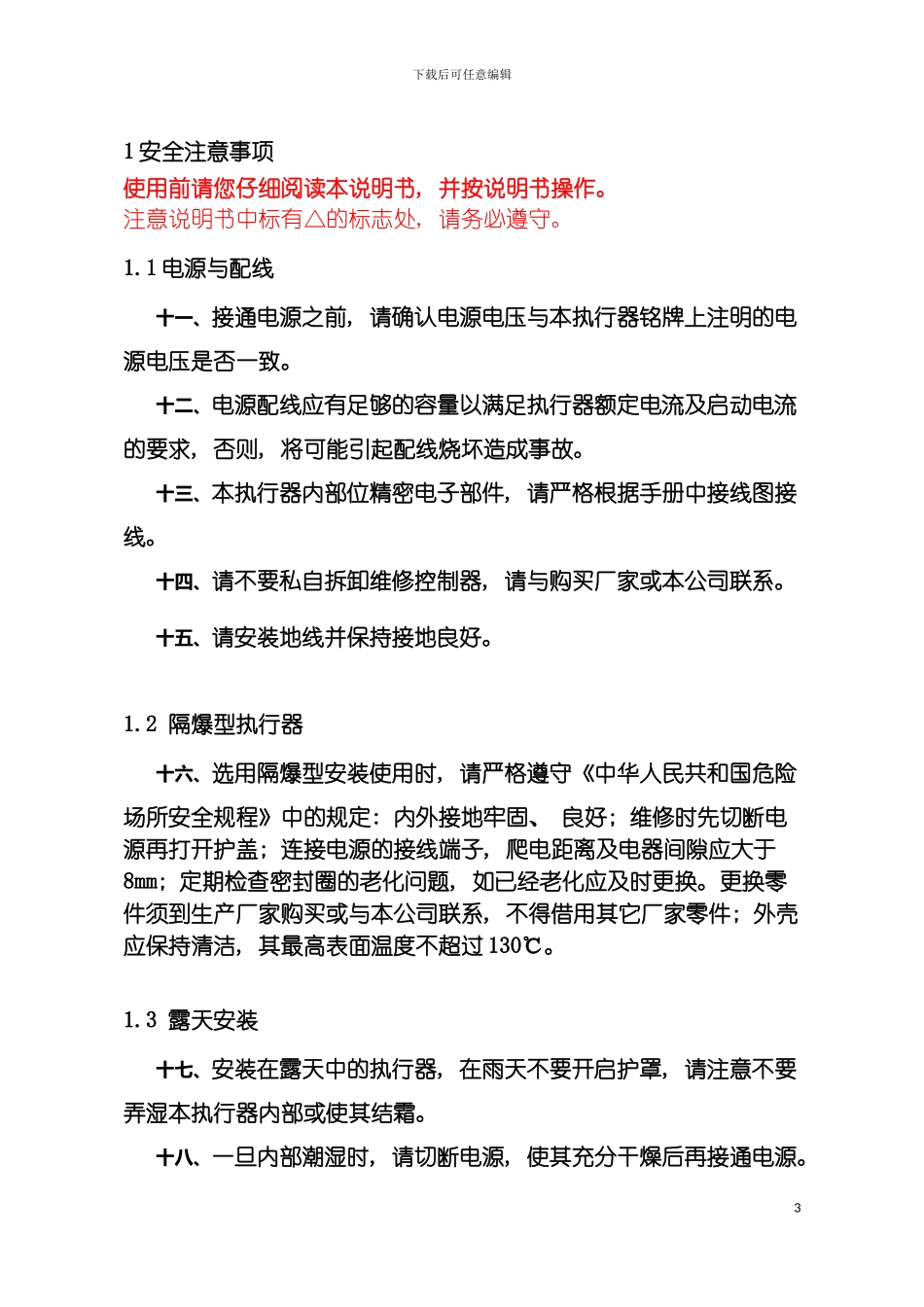

下载后可任意编辑直行程执行器说明书1下载后可任意编辑目录一、安全使用注意事项…………………………………… 2二、产品概述……………………………………………… 3三、主要技术参数………………………………………… 4四、结构与原理…………………………………………… 5五、安装…………………………………………………… 9六、调试与配线…………………………………………… 10七、外形尺寸……………………………………………… 14八、配套支架……………………………………………… 15九、故障和解决办法……………………………………… 16十、订货说明……………………………………………… 162下载后可任意编辑1 安全注意事项使用前请您仔细阅读本说明书, 并按说明书操作。注意说明书中标有△的标志处, 请务必遵守。1.1 电源与配线十一、接通电源之前, 请确认电源电压与本执行器铭牌上注明的电源电压是否一致。十二、电源配线应有足够的容量以满足执行器额定电流及启动电流的要求, 否则, 将可能引起配线烧坏造成事故。十三、本执行器内部位精密电子部件, 请严格根据手册中接线图接线。十四、请不要私自拆卸维修控制器, 请与购买厂家或本公司联系。十五、请安装地线并保持接地良好。1.2 隔爆型执行器十六、选用隔爆型安装使用时, 请严格遵守《中华人民共和国危险场所安全规程》中的规定: 内外接地牢固、 良好; 维修时先切断电源再打开护盖; 连接电源的接线端子, 爬电距离及电器间隙应大于8mm; 定期检查密封圈的老化问题, 如已经老化应及时更换。更换零件须到生产厂家购买或与本公司联系, 不得借用其它厂家零件; 外壳应保持清洁, 其最高表面温度不超过 130℃。1.3 露天安装十七、安装在露天中的执行器, 在雨天不要开启护罩, 请注意不要弄湿本执行器内部或使其结霜。十八、一旦内部潮湿时, 请切断电源, 使其充分干燥后再接通电源。3下载后可任意编辑十九、运转过程中请不要用手触摸电机表面, 以免发生烫伤。二十、本执行器不允许裸露运转, 以防止机械卷入或发生触电危险。二十一、更换零件之前必须切断电源。二十二、发现生烟, 异味或异常噪音时, 请断电检查或与本公司联系。4下载后可任意编辑2 产品概述2.1 概述3810L 系列电子式执行器是以 220V 沟通单相电源作为驱动电源, 接收来自调节器控制信号(DC4-20mA 或 DC1-5V) , 实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀...
