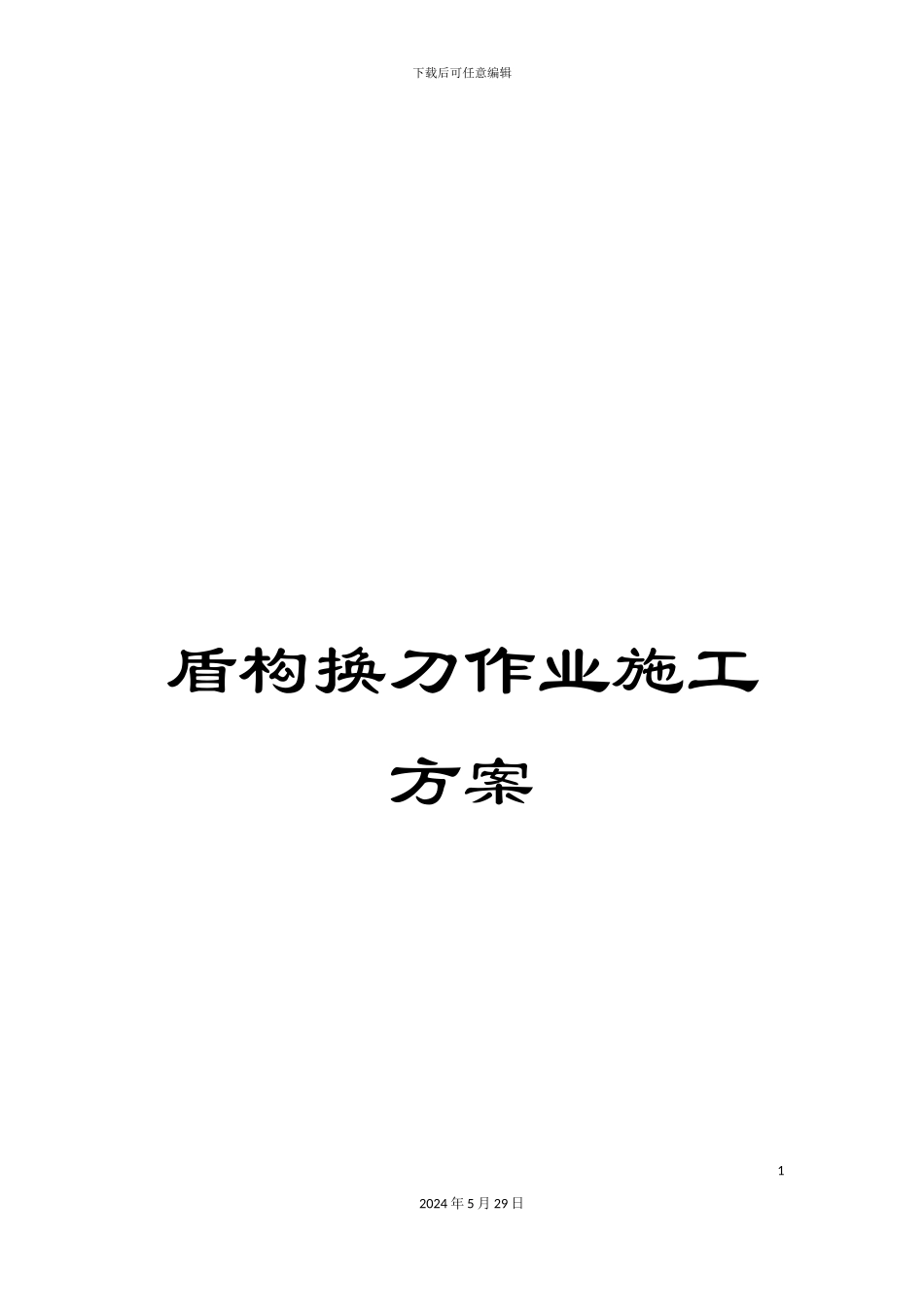

盾构换刀作业施工方案

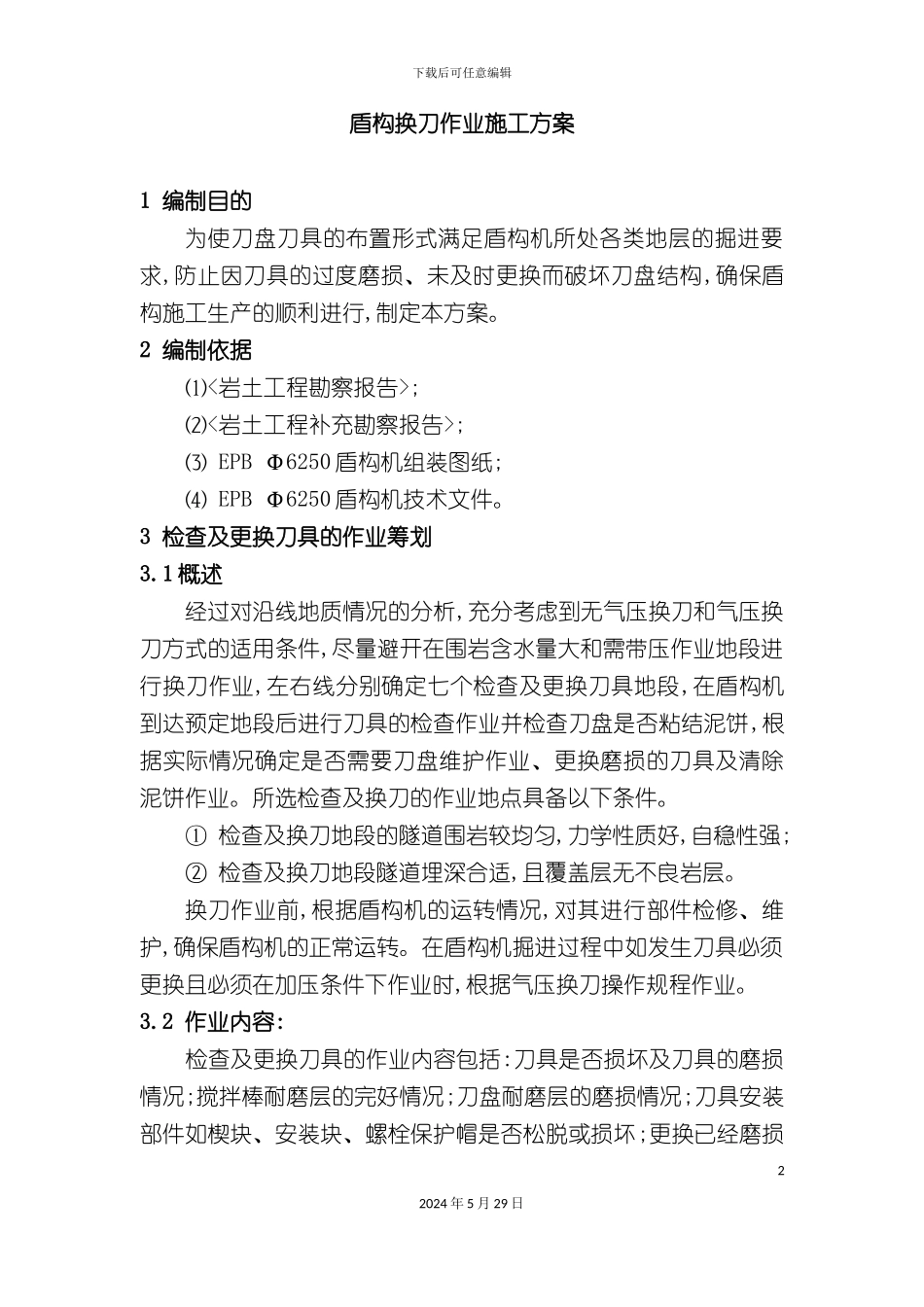

下载后可任意编辑盾构换刀作业施工方案12024 年 5 月 29 日下载后可任意编辑盾构换刀作业施工方案1 编制目的为使刀盘刀具的布置形式满足盾构机所处各类地层的掘进要求,防止因刀具的过度磨损、未及时更换而破坏刀盘结构,确保盾构施工生产的顺利进行,制定本方案。2 编制依据⑴<岩土工程勘察报告>;⑵<岩土工程补充勘察报告>;⑶ EPB Φ6250 盾构机组装图纸;⑷ EPB Φ6250 盾构机技术文件。3 检查及更换刀具的作业筹划3.1 概述经过对沿线地质情况的分析,充分考虑到无气压换刀和气压换刀方式的适用条件,尽量避开在围岩含水量大和需带压作业地段进行换刀作业,左右线分别确定七个检查及更换刀具地段,在盾构机到达预定地段后进行刀具的检查作业并检查刀盘是否粘结泥饼,根据实际情况确定是否需要刀盘维护作业、更换磨损的刀具及清除泥饼作业。所选检查及换刀的作业地点具备以下条件。① 检查及换刀地段的隧道围岩较均匀,力学性质好,自稳性强;② 检查及换刀地段隧道埋深合适,且覆盖层无不良岩层。换刀作业前,根据盾构机的运转情况,对其进行部件检修、维护,确保盾构机的正常运转。在盾构机掘进过程中如发生刀具必须更换且必须在加压条件下作业时,根据气压换刀操作规程作业。3.2 作业内容: 检查及更换刀具的作业内容包括:刀具是否损坏及刀具的磨损情况;搅拌棒耐磨层的完好情况;刀盘耐磨层的磨损情况;刀具安装部件如楔块、安装块、螺栓保护帽是否松脱或损坏;更换已经磨损22024 年 5 月 29 日下载后可任意编辑的刀具;根据盾构机将要掘进经过的地层更换刀具形式(正面单刃滚刀→正面齿刀;正面齿刀→正面单刃滚刀;中心双刃滚刀→中心齿刀;中心齿刀→中心双刃滚刀),检查刀盘是否粘结泥饼、并清除。3.3 换刀作业培训、换刀演练的安排从参加本工程施工人员中选择 20 人参加换刀演练作业,分成四组,每组 5 人。从每组中选择 1 人任组长,指挥换刀作业。为培育换刀作业人员,在盾构机下井组装完成后,安排刀具拆装作业培训,现场讲解各种刀具的拆装工艺,并动手操作,做到所有作业人员都熟悉各种刀具的检查、拆装作业内容和技术要点。在盾构机组装调试完成后,进行人闸加压试验,检验换刀作业人员的适应情况,选出可带压作业人员和人闸管理员,熟练掌握人闸加压操作规程。在盾构机始发试掘进 100m 后,进入<9z >地层,为积累实际换刀作业经验,在此地段安排 2-3 次换刀作业演练,演练地点根据盾构机在掘进的实际情况确定,并在海瑞克公司的技术指导下...
