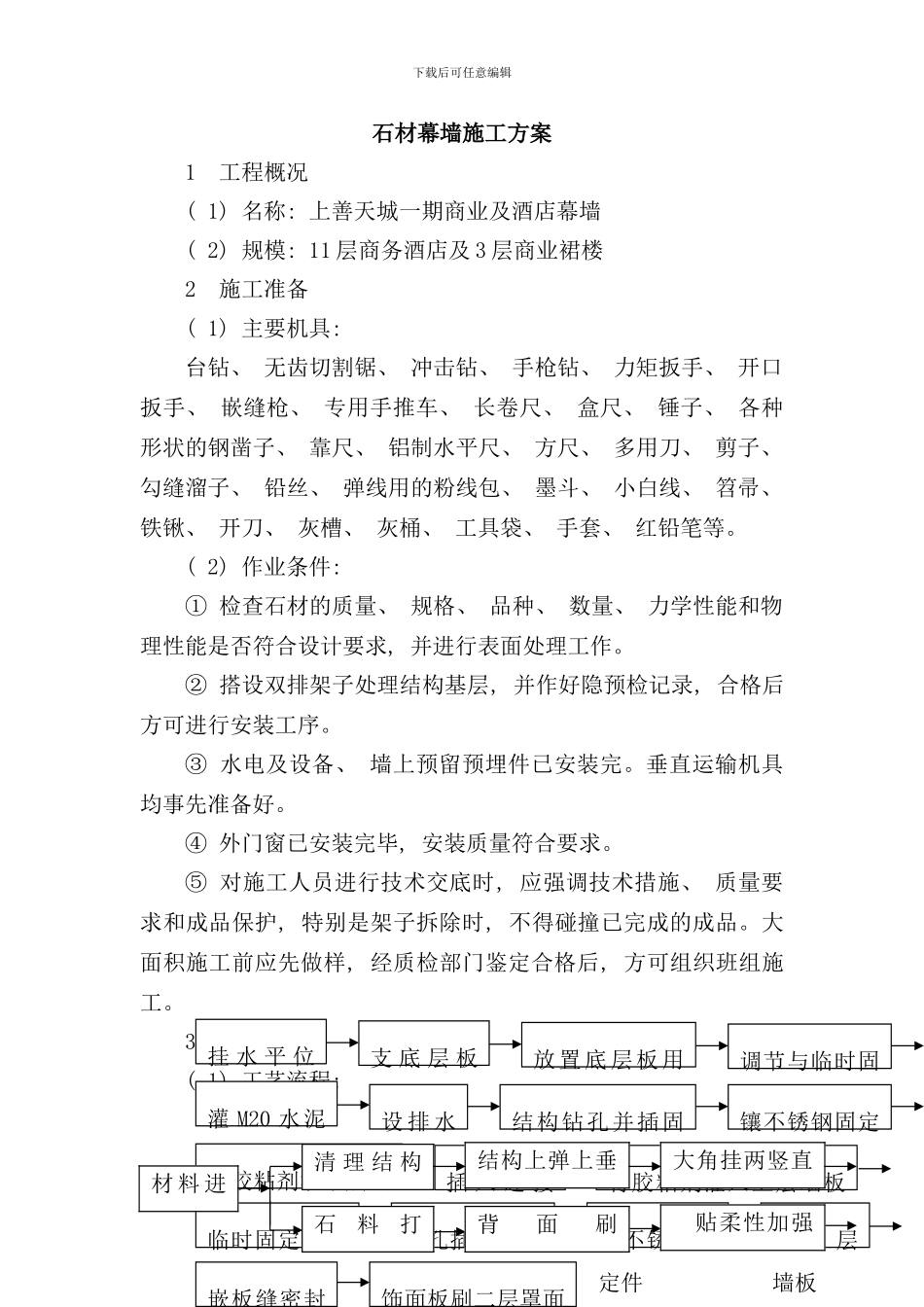

下载后可任意编辑石材幕墙施工方案1 工程概况( 1) 名称: 上善天城一期商业及酒店幕墙( 2) 规模: 11 层商务酒店及 3 层商业裙楼2 施工准备( 1) 主要机具: 台钻、 无齿切割锯、 冲击钻、 手枪钻、 力矩扳手、 开口扳手、 嵌缝枪、 专用手推车、 长卷尺、 盒尺、 锤子、 各种形状的钢凿子、 靠尺、 铝制水平尺、 方尺、 多用刀、 剪子、 勾缝溜子、 铅丝、 弹线用的粉线包、 墨斗、 小白线、 笤帚、 铁锹、 开刀、 灰槽、 灰桶、 工具袋、 手套、 红铅笔等
( 2) 作业条件: ① 检查石材的质量、 规格、 品种、 数量、 力学性能和物理性能是否符合设计要求, 并进行表面处理工作
② 搭设双排架子处理结构基层, 并作好隐预检记录, 合格后方可进行安装工序
③ 水电及设备、 墙上预留预埋件已安装完
垂直运输机具均事先准备好
④ 外门窗已安装完毕, 安装质量符合要求
⑤ 对施工人员进行技术交底时, 应强调技术措施、 质量要求和成品保护, 特别是架子拆除时, 不得碰撞已完成的成品
大面积施工前应先做样, 经质检部门鉴定合格后, 方可组织班组施工

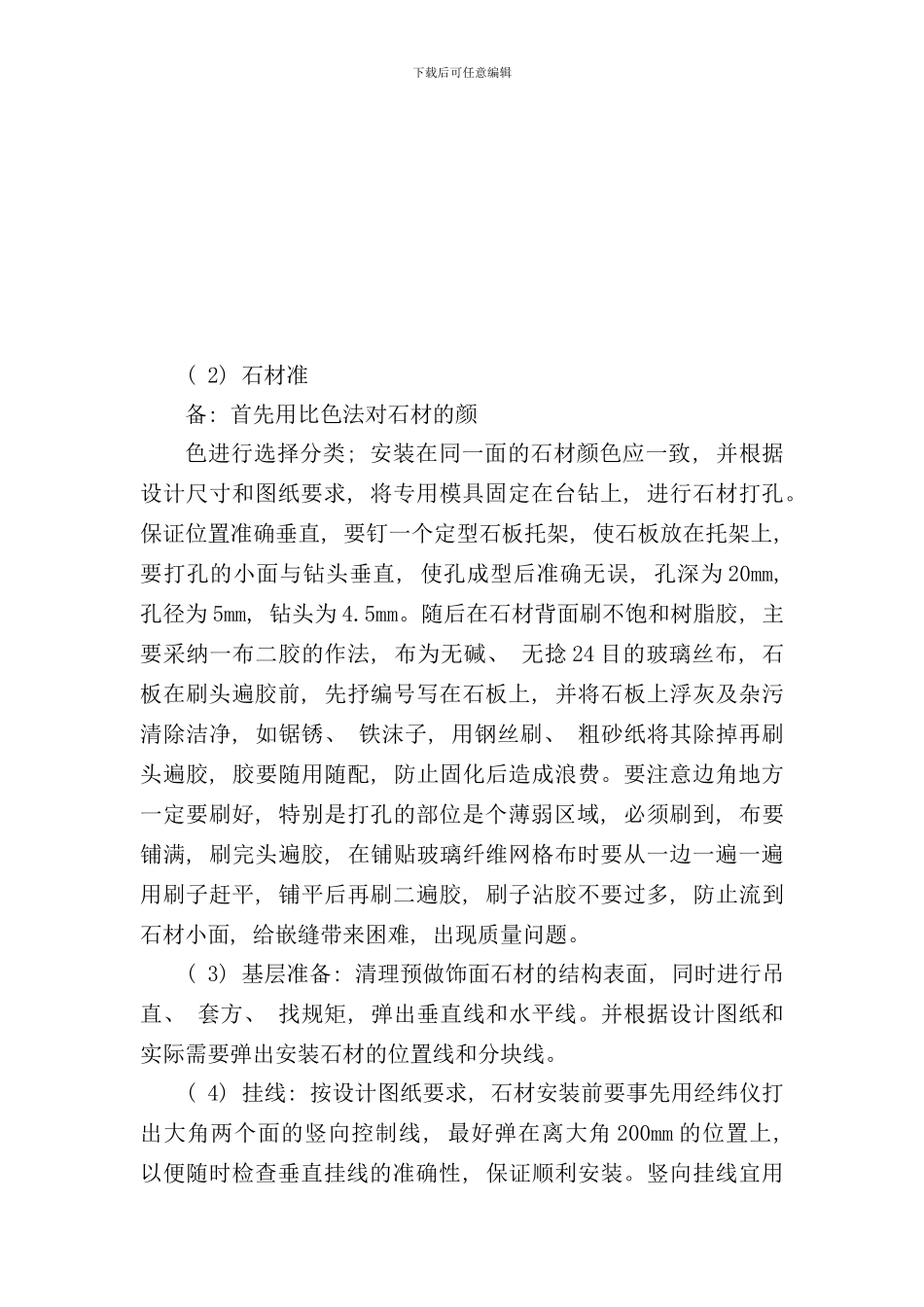

3 操作工艺( 1) 工艺流程: 挂 水 平 位置线支 底 层 板托架灌 M20 水泥砂浆调节与临时固定放置底层板用其定位设 排 水管结构钻孔并插固定螺栓镶不锈钢固定件将胶粘剂灌入上层墙板的一孔内用胶粘剂灌下层墙板上孔插 入 连 接钢针临时固定上层墙板钻孔插入膨胀螺栓镶不锈钢固定件镶 顶 层墙板嵌板缝密封胶饰面板刷二层罩面剂材 料 进场清 理 结 构表面结构上弹上垂直线大角挂两竖直钢丝石 料 打 孔贴柔性加强材料背 面 刷 胶下载后可任意编辑( 2) 石材准备: 首先用比色法对石材的颜色进行选择分类; 安装在同一面的石材颜色应一致, 并根据设计尺寸和图纸要求, 将专用模具固定在台钻上, 进行石材打孔
保证位置准确垂直,
