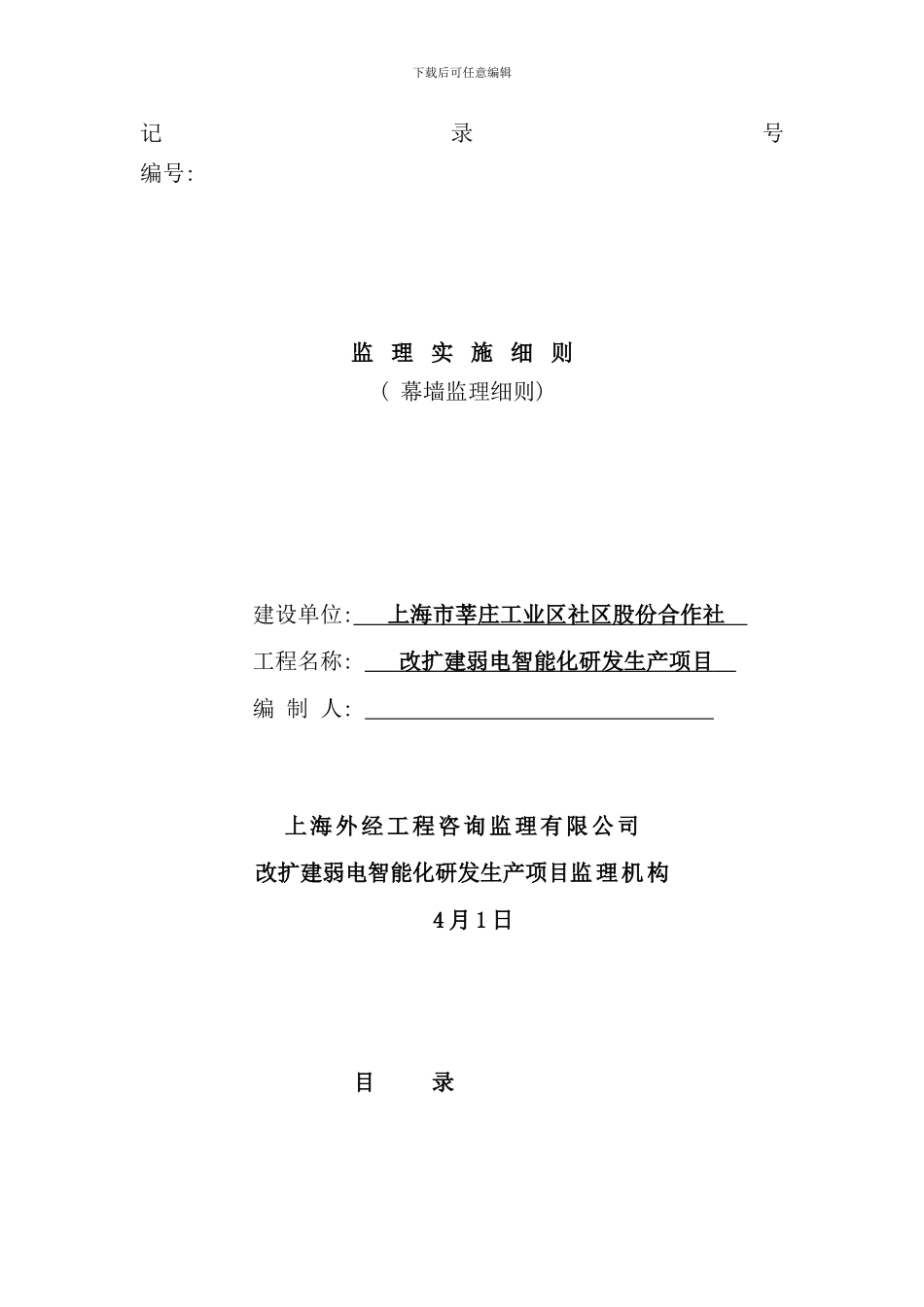

下载后可任意编辑记录号 编号:监 理 实 施 细 则( 幕墙监理细则) 建设单位: 上海市莘庄工业区社区股份合作社 工程名称: 改扩建弱电智能化研发生产项目 编 制 人: 上海外经工程咨询监理有限公司改扩建弱电智能化研发生产项目监理机构 4 月 1 日目 录下载后可任意编辑一.工程概况二.监理细则编制依据三.监理工作流程四.监理工作的控制要点及目标值五.监理工作的方法及措施六.幕墙工程施工的安全监理七.工程的验收下载后可任意编辑一: 工程概况1.1 项目工程概况本项目位于上海市闵行区莘庄工业区申南路南, 颛桥镇 841街坊 8 丘地块。拟建”改扩建弱电智能化研发生产项目”, 总建筑面积 61434 平方米, 建筑占地面积 23491 平方米, 新建建筑地下一层, 地上 B 楼 10 层, 建筑面积 19994 平方米, 建筑高度 53.1米、 C 楼 9 层, 建筑面积 12915 平方米, 建筑高度 44.7 米、 D 楼10 层, 建筑面积 14331 平方米, 建筑高度 49.2 米、 E 配电房及开关站 1 层, 建筑面积 300 平方米, 建筑高度 6.05 米。F 地下室, 建筑面积 13894 平方米, 建筑层数为一层, 建筑高度为 5.6 米, 钢筋混凝土框架结构, 机动车停车位 316 辆。B#、 C#、 D#厂房: 各立面采纳石材幕墙、 局部层间位置采纳铝单板, B#厂房石材幕墙 9000m2、 铝单板幕墙 4000m2; C#厂房石材幕墙 7600m2、 铝单板幕墙 1300m2; D#厂房石材幕墙 5700m2、 铝单板幕墙 1100m2。二、 监理细则编制依据1、 《金属与石材幕墙工程技术法律规范》 2、 《建筑装饰装修工程质量验收法律规范》 3、 《硅酮建筑密封胶》GB/T14683- 4、 《钢结构防火涂料应用技术法律规范》CECS24-19905、 《钢结构焊接法律规范(附条文说明) 》GB 50661- 6、 已批准的监理规划7、 本专业工程相关的标准、 设计文件和技术资料8、 施工组织设计三、 监理工作流程石材幕墙质量监理控制程序不合格不合不合格下载后可任意编辑 不合格 合格 不合格 合格 合格 不合格 不合格 合格合格不合格 合格图纸会审幕墙设计应经原建筑设计测 量 控 制 点幕墙材料、 成品增 设 后 置测量放线预埋件的检验连接件返见证退场后置埋件抗骨架返修防火、 保温材料骨 架 安 装 质安装连接防 雷 装 置骨架安装防 雷 装 置防火、 保温材防雷装置安装防火、 保温材料板材安装板材安装质量板材安装局部返修密封密...
