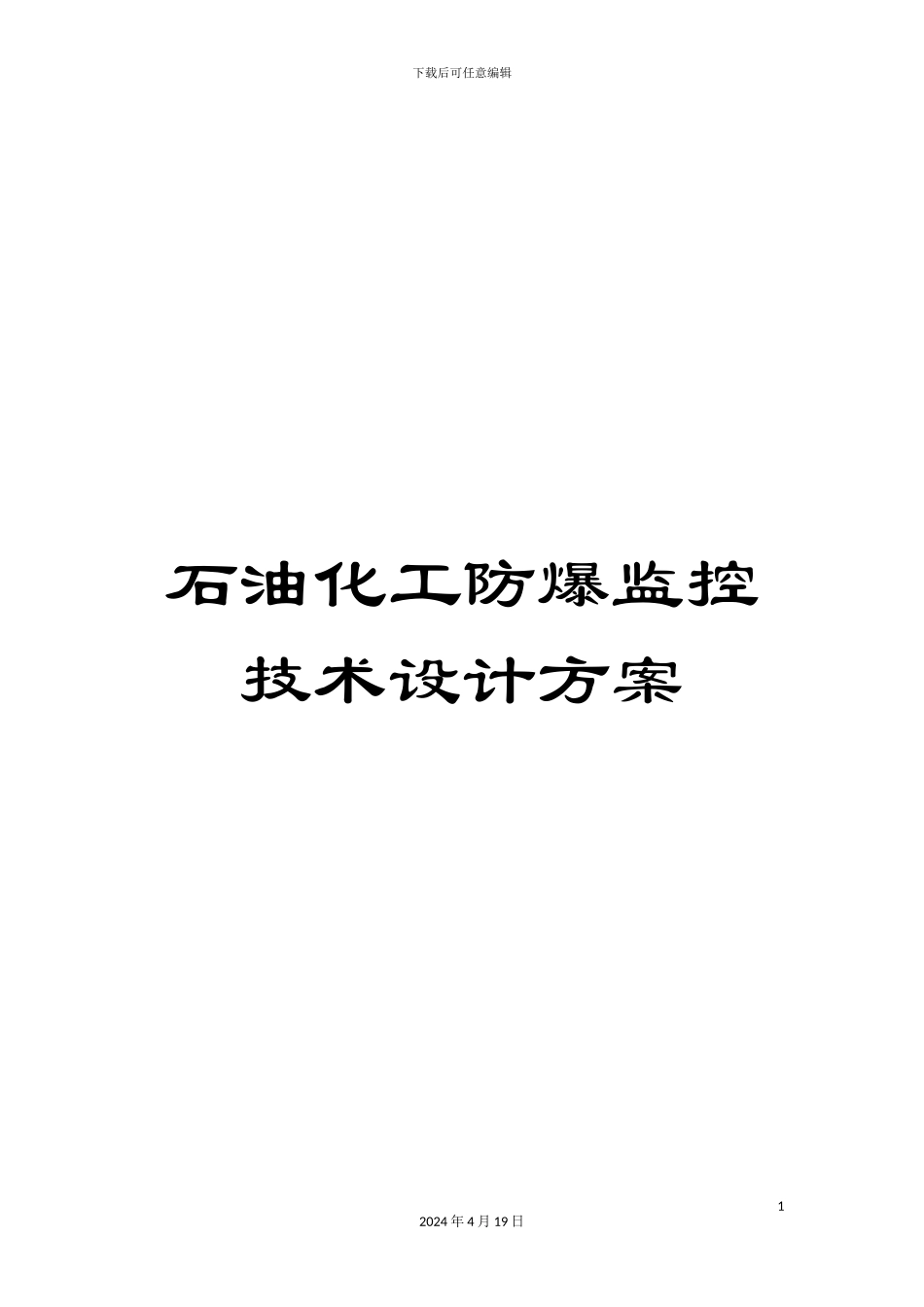

石油化工防爆监控技术设计方案

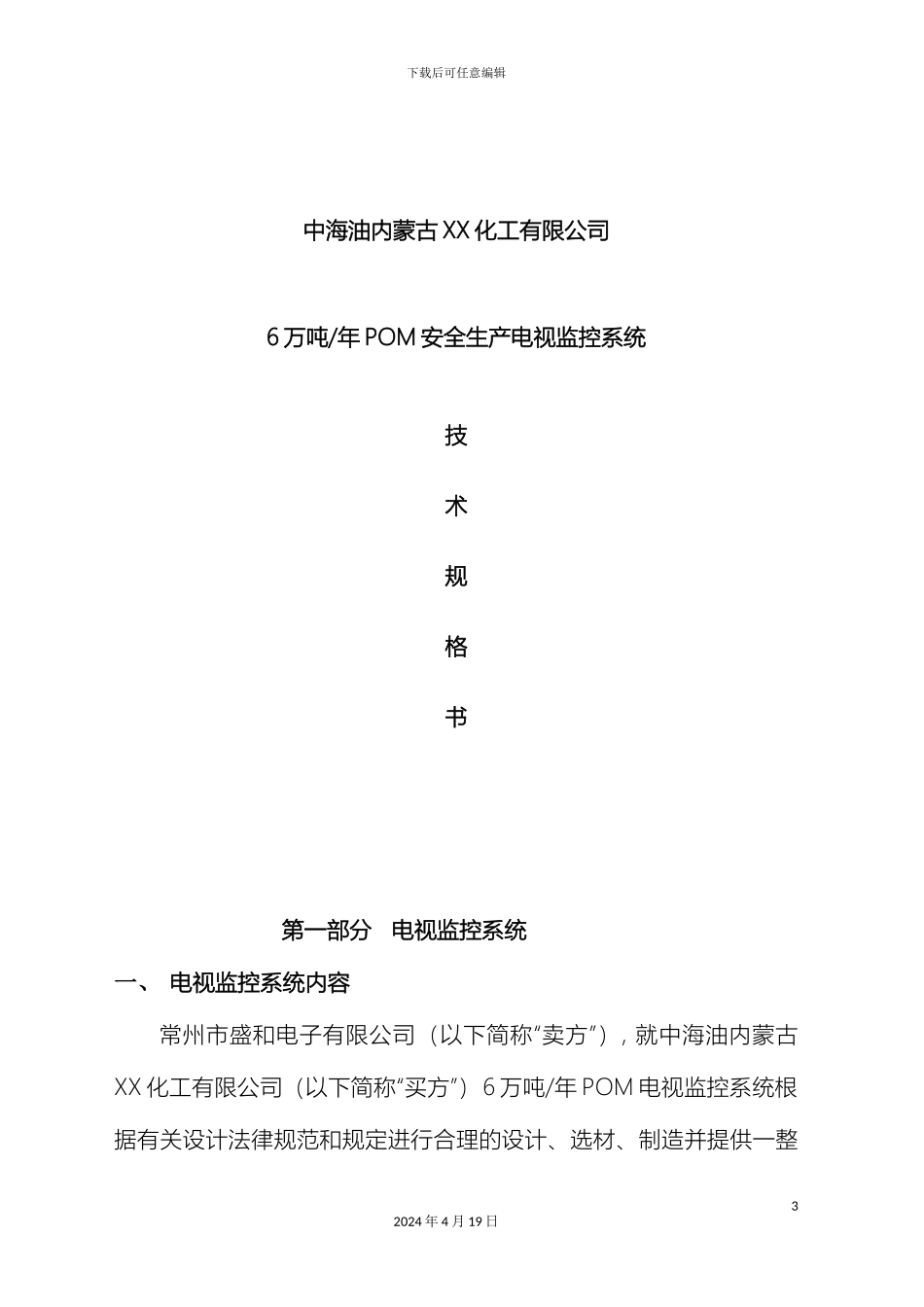

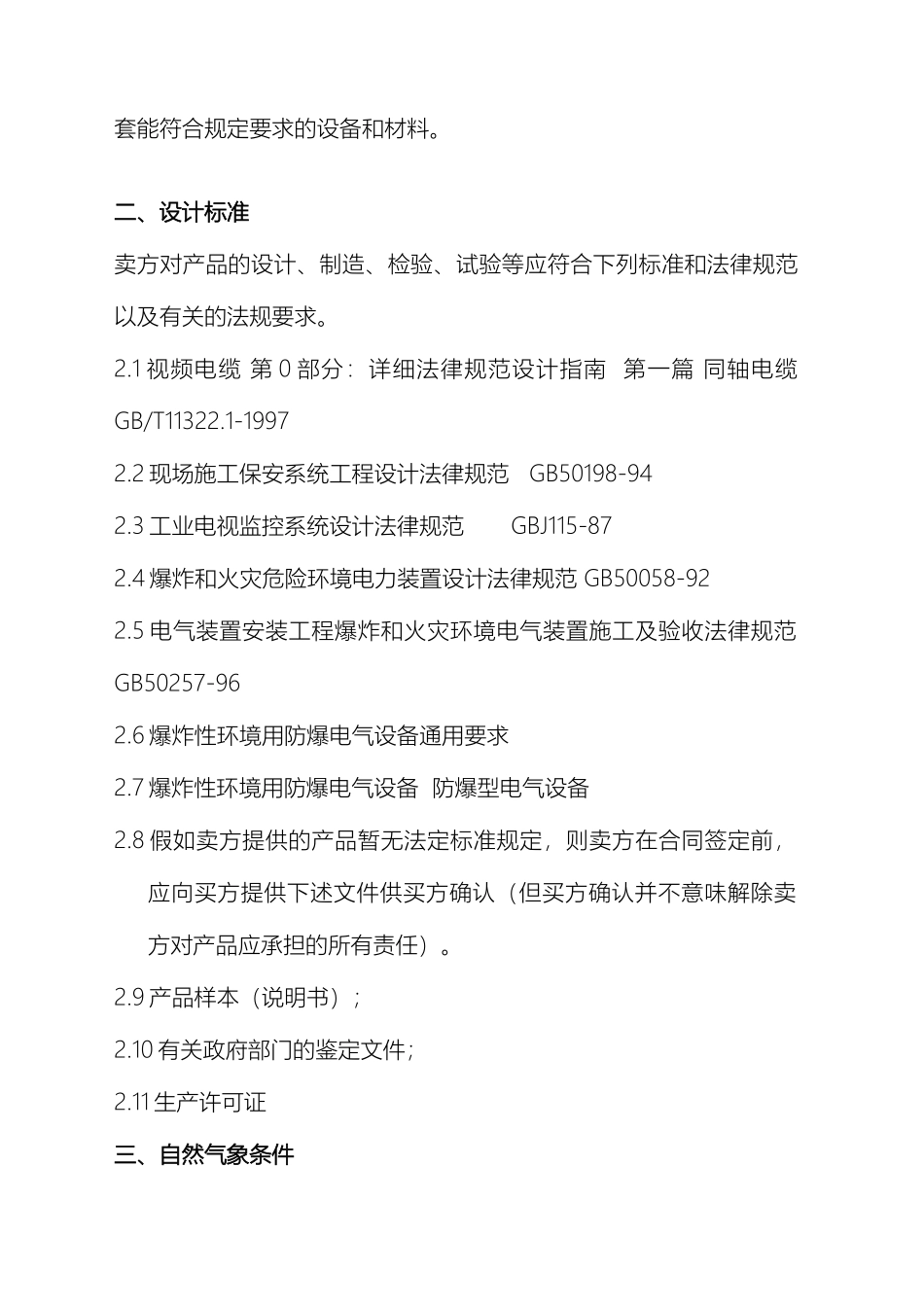

下载后可任意编辑石油化工防爆监控技术设计方案12024 年 4 月 19 日下载后可任意编辑中海油内蒙古 XX 化工有限公司6 万吨/年 POM 安全生产电视监控系统技术规格书第一部分 电视监控系统一、 电视监控系统内容常州市盛和电子有限公司（以下简称“卖方”）, 就中海油内蒙古XX 化工有限公司（以下简称“买方”）6 万吨/年 POM 电视监控系统根据有关设计法律规范和规定进行合理的设计、选材、制造并提供一整32024 年 4 月 19 日套能符合规定要求的设备和材料。二、设计标准卖方对产品的设计、制造、检验、试验等应符合下列标准和法律规范以及有关的法规要求。2.1 视频电缆 第 0 部分：详细法律规范设计指南 第一篇 同轴电缆GB/T11322.1-19972.2 现场施工保安系统工程设计法律规范 GB50198-942.3 工业电视监控系统设计法律规范 GBJ115-872.4 爆炸和火灾危险环境电力装置设计法律规范 GB50058-922.5 电气装置安装工程爆炸和火灾环境电气装置施工及验收法律规范 GB50257-962.6 爆炸性环境用防爆电气设备通用要求2.7 爆炸性环境用防爆电气设备 防爆型电气设备2.8 假如卖方提供的产品暂无法定标准规定，则卖方在合同签定前，应向买方提供下述文件供买方确认（但买方确认并不意味解除卖方对产品应承担的所有责任）。2.9 产品样本（说明书）；2.10 有关政府部门的鉴定文件；2.11 生产许可证三、自然气象条件下载后可任意编辑1）气 温全年平均温度4.5℃最热月（七月）平均气温24.9℃最冷月（一月）平均气温5.8℃绝对最高气温33.3℃绝对最低气温-33.6℃2）湿度 年平均相对湿度 32.5%3）气候类型：高原型4) 海拔高度： 2810 米卖方保证所提供的电视监控系统设备及材料应能在上述环境中正常工作。四、技术描述中海油 XX 化工 6 万吨/年 POM 项目监控系统有安全防范监控系统和安全生产监控系统两部分构成;4.1 安防监控系统:为了对整个厂区的安全和防盗进行有效的监控，在整个厂区设置 9个监控点，前端考虑到使用场所不同分别安装全天候快球、全天候一体化摄像仪和接线盒。机房控制系统包括硬盘录像机、视频矩阵，控制键盘和监视器等组成。硬盘录像机主要是用于视频的存储，同时集成了视频采集软件，完成现场图像采集，控制信号的协调，图像的实52024 年 4 月 19 日下载后可任意编辑时监控，录像的检索、回放、备份、恢复等。每台录像机安装 3 块1TSATA 硬盘，录像时间达到 30 天左右，对前端镜...
