净高分析报告VIP免费

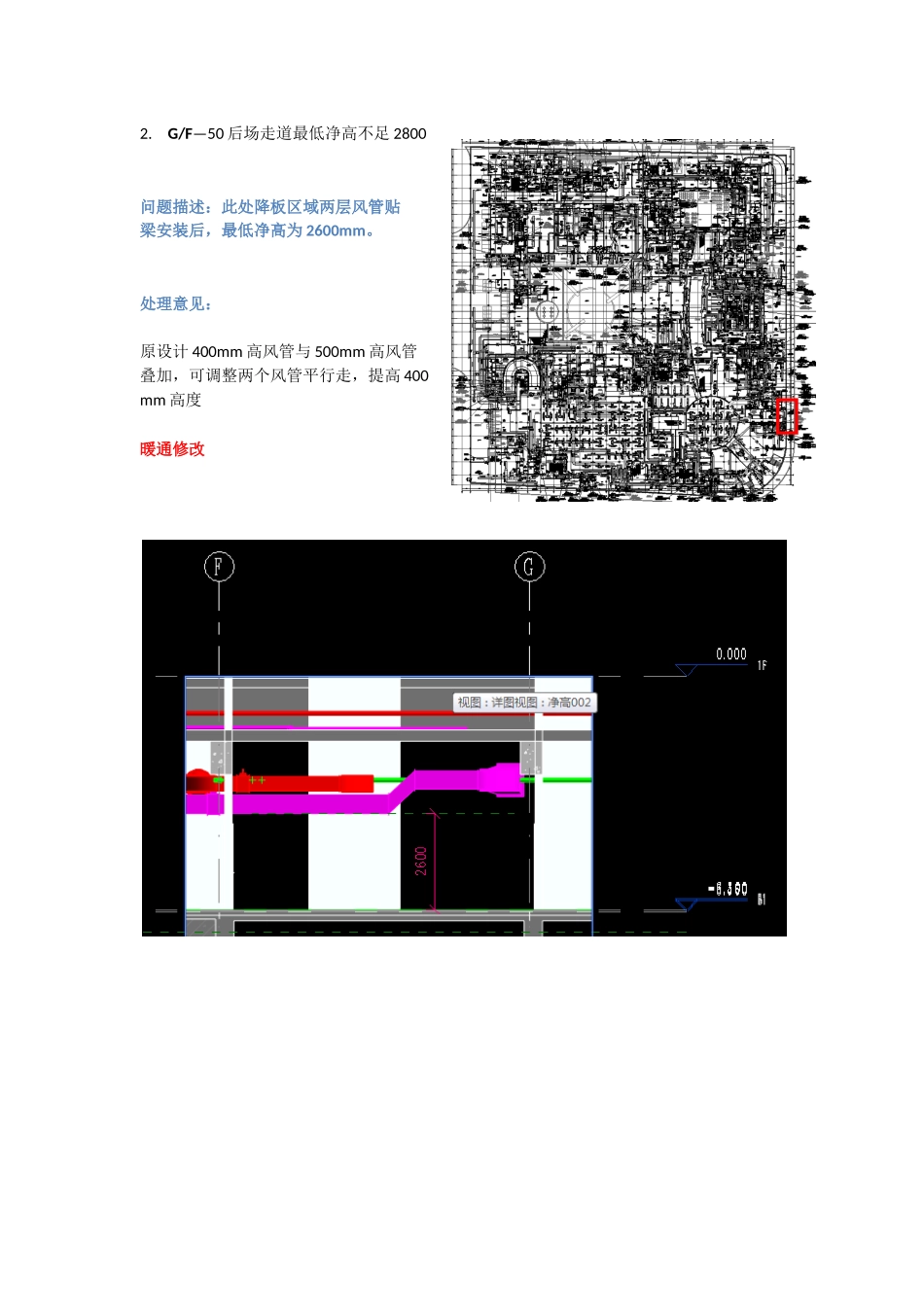

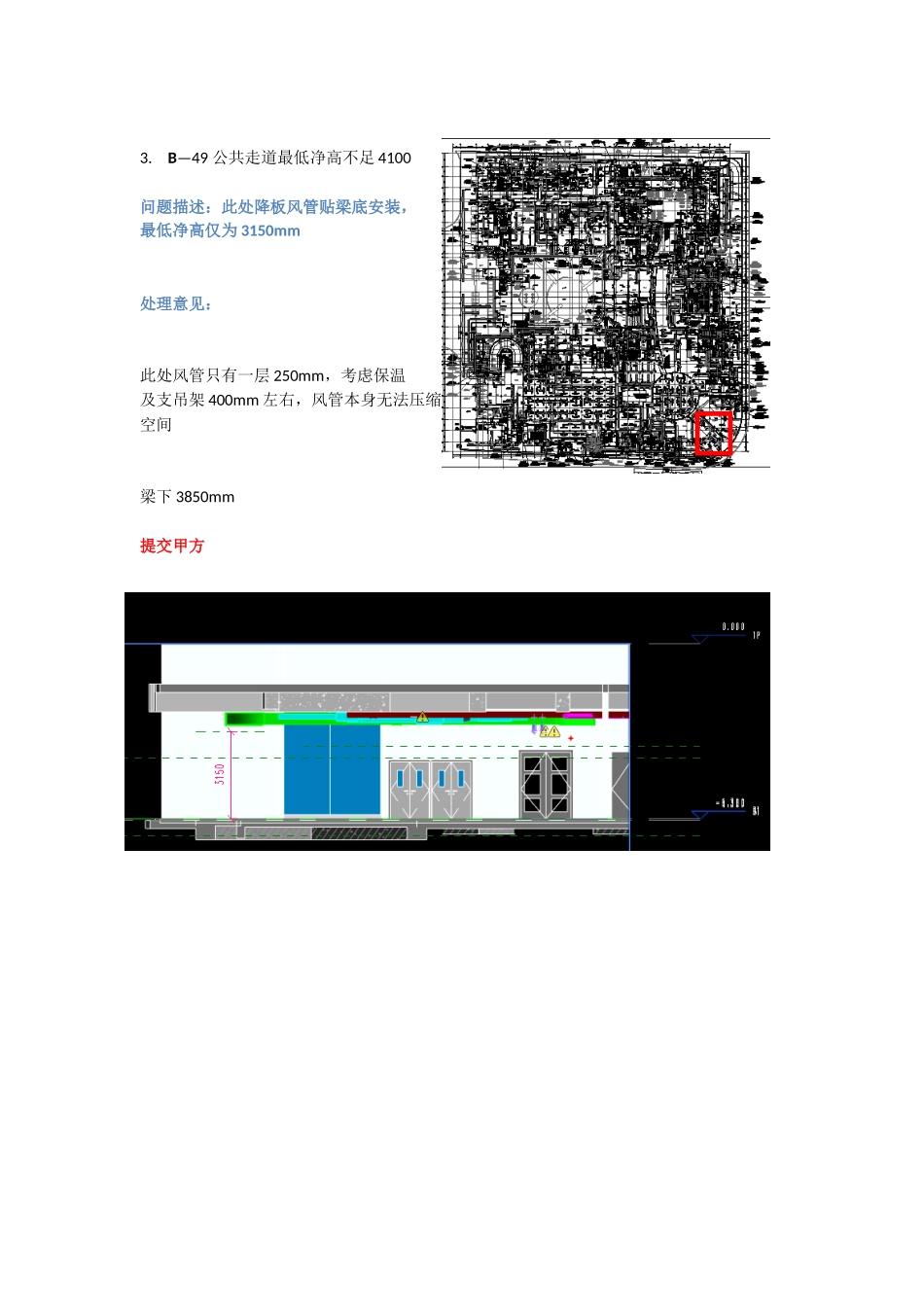

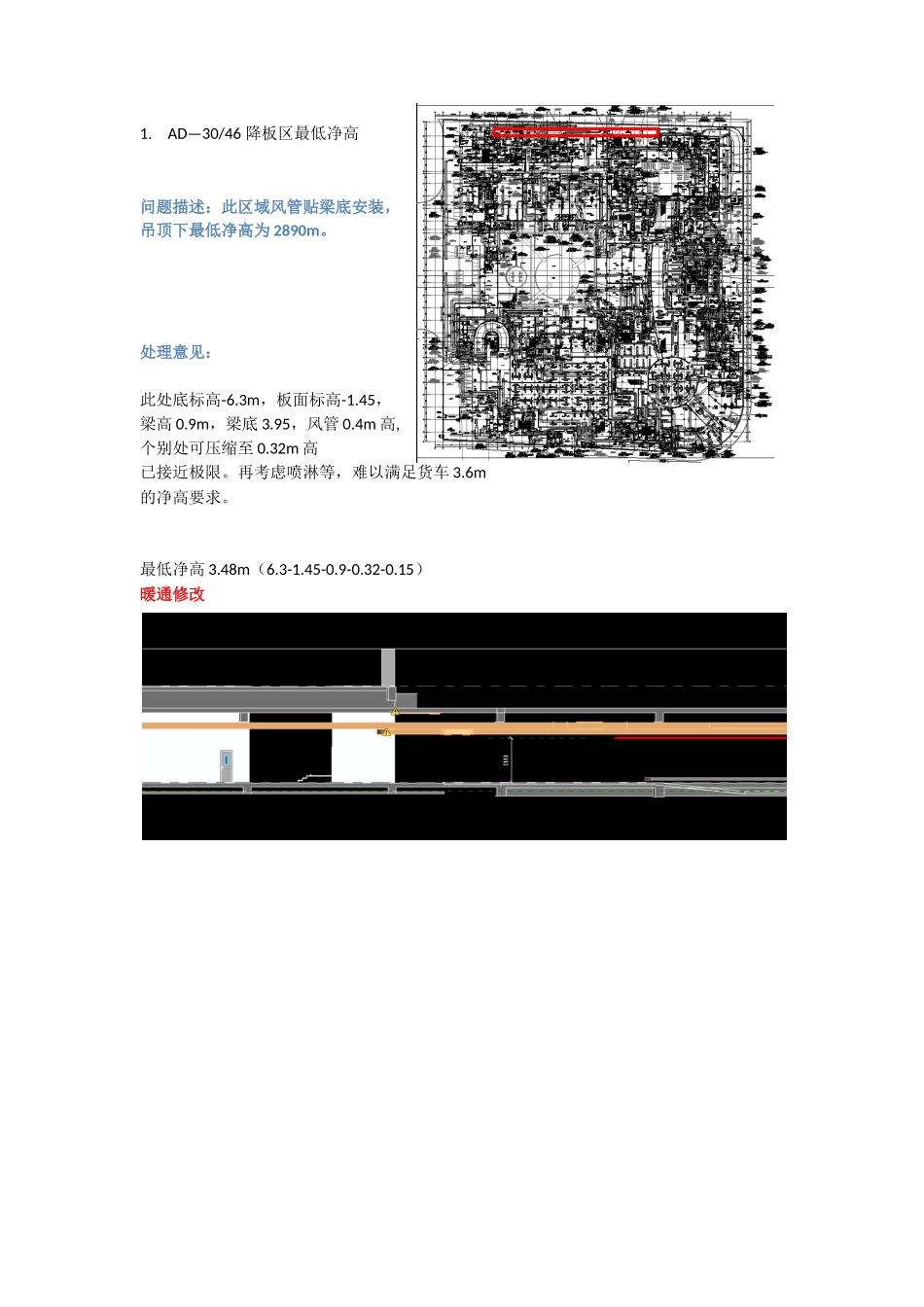

1.AD—30/46降板区最低净高问题描述：此区域风管贴梁底安装，吊顶下最低净高为2890m。处理意见：此处底标高-6.3m，板面标高-1.45，梁高0.9m，梁底3.95，风管0.4m高,个别处可压缩至0.32m高已接近极限。再考虑喷淋等，难以满足货车3.6m的净高要求。最低净高3.48m（6.3-1.45-0.9-0.32-0.15）暖通修改2.G/F—50后场走道最低净高不足2800问题描述：此处降板区域两层风管贴梁安装后，最低净高为2600mm。处理意见：原设计400mm高风管与500mm高风管叠加，可调整两个风管平行走，提高400mm高度暖通修改3.B—49公共走道最低净高不足4100问题描述：此处降板风管贴梁底安装，最低净高仅为3150mm处理意见：此处风管只有一层250mm，考虑保温及支吊架400mm左右，风管本身无法压缩空间梁下3850mm提交甲方4.A—46/47店铺内最低净高不足4000问题描述：此处梁下风管与空调水管叠加，最低净高为2171mm，不满足要求。此处风管和水管交叉，可考虑风管翻越水管后回原标高已解决5.U/V—44公共走道净高不足4100问题描述：此处梁下4层风管叠加，最低净高为3000mm。一根排油烟管移至楼梯前室穿越，移走排风管，将排风排至下沉式广场剩余交叉的风管，如果有空间小管反大管暂未完全处理6.S—46商铺净高不足4000问题描述：此处梁下2层风管叠加，最低净高为3800mm。此处风管交叉，两根风管均不能相互翻越，风管高度、走向均无优化空间请业主核实净高需求7.J—48商铺净高不足4000问题描述：此处梁下3层风管叠加，最低净高为3640mm。此处为备餐区，将1000x630排烟风管走向调整，减少一层630mm的风管暖通已修改8.E—50商铺净高不足4000问题描述：此处降板区梁下2层风管叠加，最低净高为2835mm。此处地下一层的风管为厨房排油烟补风风管、空调新风管与一层的空调送风管叠加，只有角落处局部空间叠加，此区域为备餐区请业主核实净高需求9.B—45商铺净高不足4000问题描述：此处梁下2层风管叠加，最低净高为3500mm。局部两层风管交叉暖通调整风管走向10.A—42/44后场走道净高不足2800问题描述：此处降板区梁下3层风管叠加，最低净高为1885mm。调整800x400的风管走向，此处仍有两层：1400x800和400x160两层叠加（梁下本身6.3-1.45-1.2=3.65）修改后梁下245011.B—40/42后场走道净高不足2800问题描述：此处梁下风管与空调水管叠加，最低净高为2740mm。此处为后场走道，排烟管与水管避让12.G—35商铺净高不足4000问题描述：此处梁下2层风管叠加，最低净高为3750mm。此处通过调整送风管走向，送风管与排烟管相遇时，送风管翻越至板底后，经过排烟管后回至原标高13.W—36客梯厅净高不足4300问题描述：此处客梯厅风管贴梁安装，最低净高为3900mm。处理意见：此处排烟井四周被关进包围，只有较窄的一面可以出管，故而风管做的窄而高14.U—49车道净高不足3600问题描述：此处风管与楼梯碰撞，风管调整后楼梯下最低净高为3900mm。处理意见：风管向右侧平移，避开楼梯
