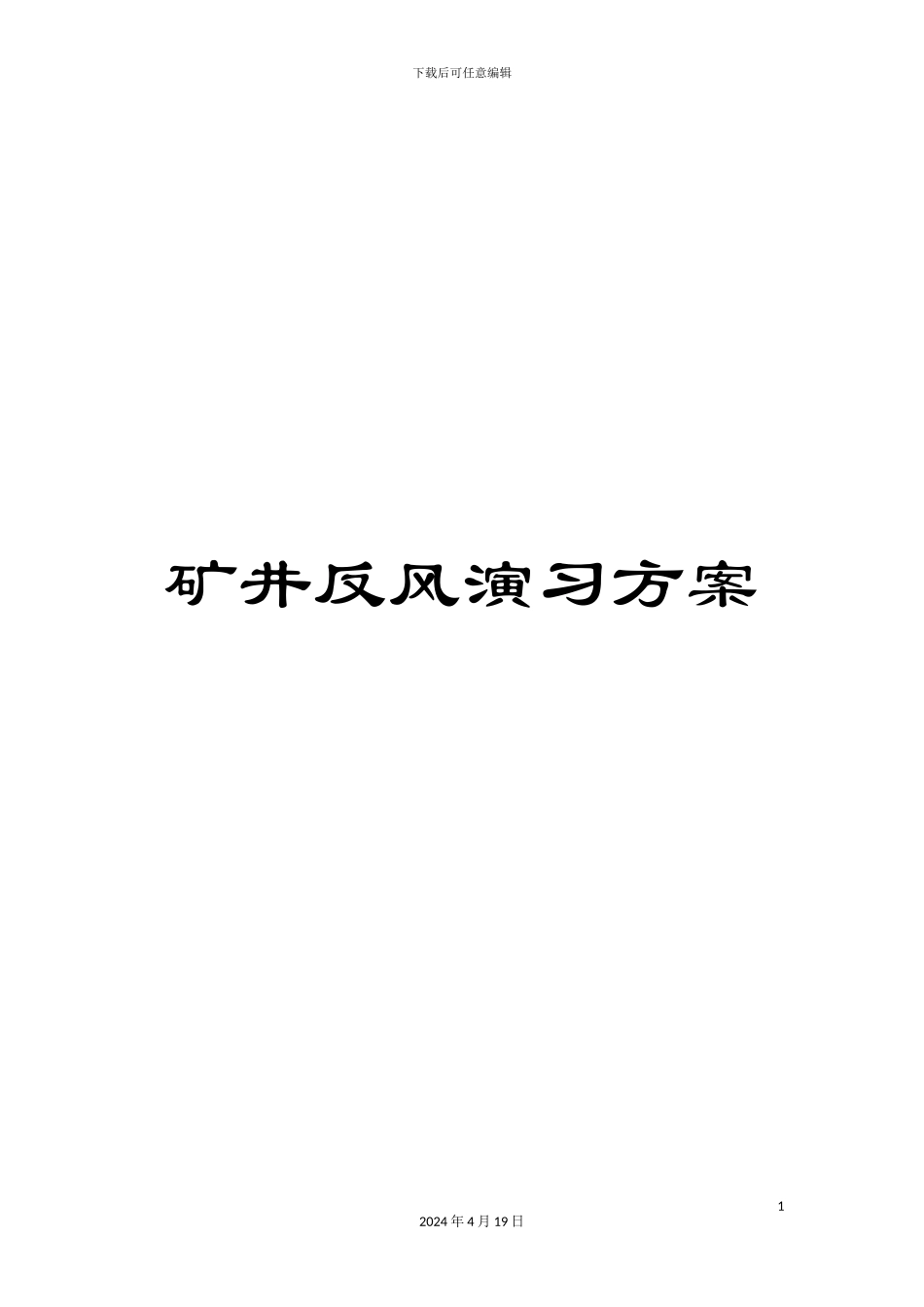

矿井反风演习方案

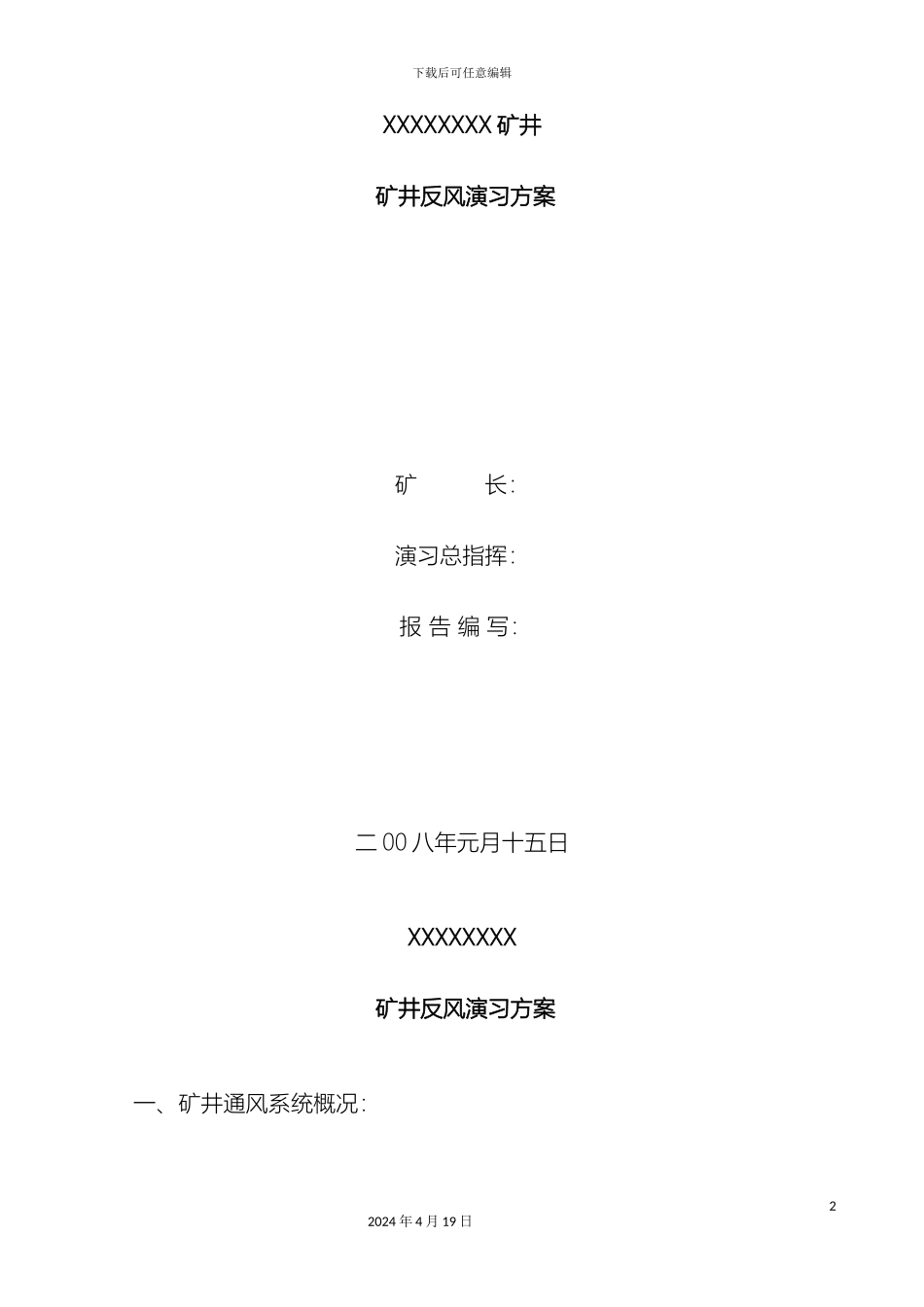

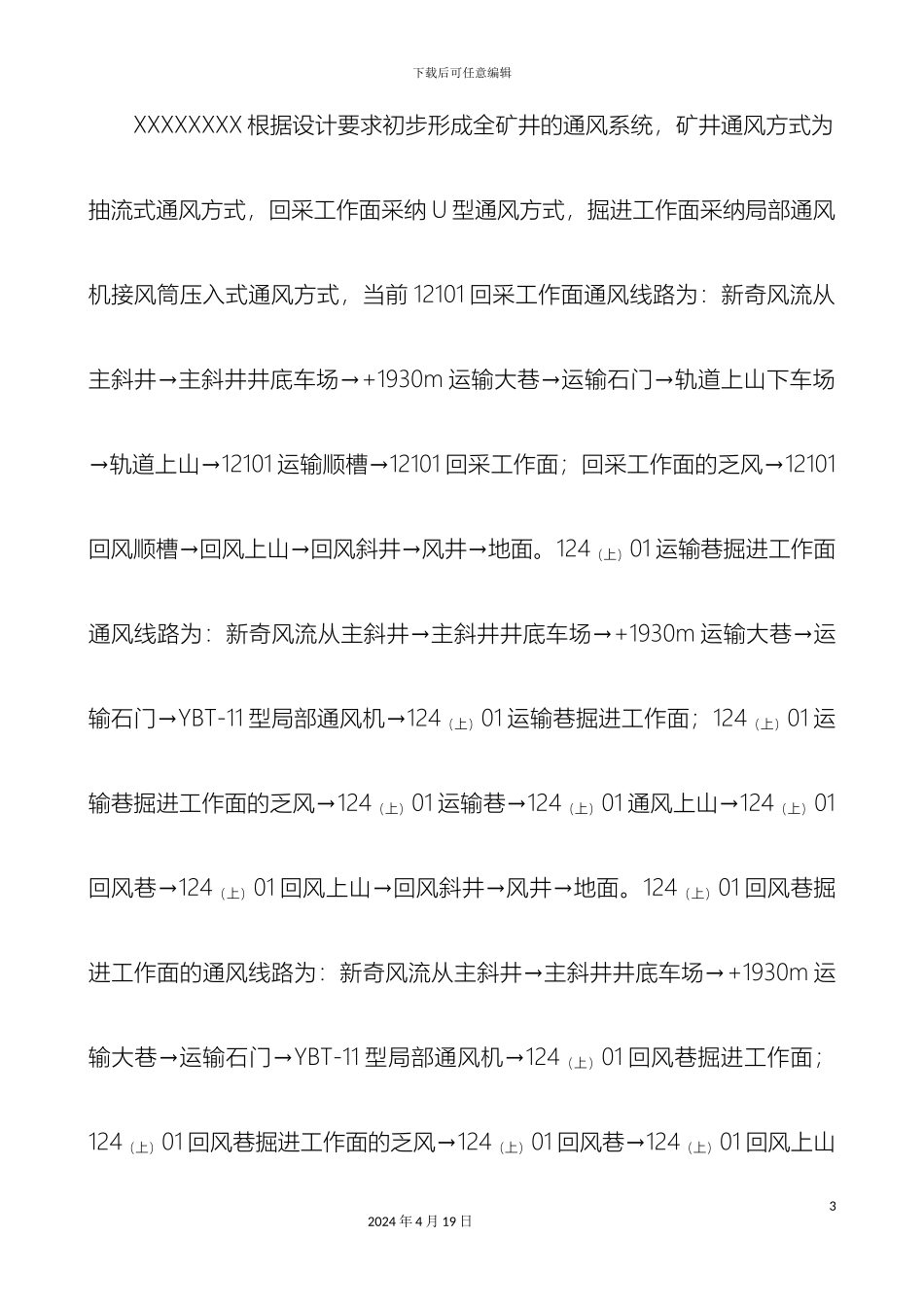

下载后可任意编辑矿井反风演习方案12024 年 4 月 19 日下载后可任意编辑XXXXXXXX 矿井 矿井反风演习方案矿 长： 演习总指挥： 报 告 编 写： 二 00 八年元月十五日XXXXXXXX 矿井反风演习方案一、矿井通风系统概况：22024 年 4 月 19 日下载后可任意编辑XXXXXXXX 根据设计要求初步形成全矿井的通风系统，矿井通风方式为抽流式通风方式，回采工作面采纳 U 型通风方式，掘进工作面采纳局部通风机接风筒压入式通风方式，当前 12101 回采工作面通风线路为：新奇风流从主斜井→主斜井井底车场→+1930m 运输大巷→运输石门→轨道上山下车场→轨道上山→12101 运输顺槽→12101 回采工作面；回采工作面的乏风→12101回风顺槽→回风上山→回风斜井→风井→地面。124（上）01 运输巷掘进工作面通风线路为：新奇风流从主斜井→主斜井井底车场→+1930m 运输大巷→运输石门→YBT-11 型局部通风机→124（上）01 运输巷掘进工作面；124（上）01 运输巷掘进工作面的乏风→124（上）01 运输巷→124（上）01 通风上山→124（上）01回风巷→124（上）01 回风上山→回风斜井→风井→地面。124（上）01 回风巷掘进工作面的通风线路为：新奇风流从主斜井→主斜井井底车场→+1930m 运输大巷→运输石门→YBT-11 型局部通风机→124（上）01 回风巷掘进工作面；124（上）01 回风巷掘进工作面的乏风→124（上）01 回风巷→124（上）01 回风上山32024 年 4 月 19 日下载后可任意编辑→回风斜井→风井→地面。矿井当前的总风量为 27.5 m3/s。其中： 12101 回采工作面配风为13m3/s，124（上）01 运输巷掘进工作面配风为 4.5 m3/s，124（上）01 回风巷掘进工工作面配风为 4.5 m3/s，井下水泵房配风为 1.8 m3/s，其它巷道配风为2 m3/s。矿井主要通风机为 FBCZ№-13/55 型轴流式通风机，一台使用，一台备用。功率为 55KW，风量为 2220~840 m3/min，风压为 2400~1500pa。矿井当前通风设施建筑情况：在运输石门与行人斜井交叉处分别在两进风测各安设了一道反风风门；在压风自救硐室的两个入口处分别安设了一道隔离风门；在 124（上）01 行人上山安设一组正反风门；在 12101 行人上山安设一组正反风门；在井下水泵房的进风测安设了一组正反调节风门；在124（上）01 运输巷进风测安设了两道防突反向风门；在+1930m 运输大巷与总回风巷相连的联络巷两端分别安设了两道永久密闭。42024 年 4 月 19 日下载...
