矿井水泵联合试运转方案及安全

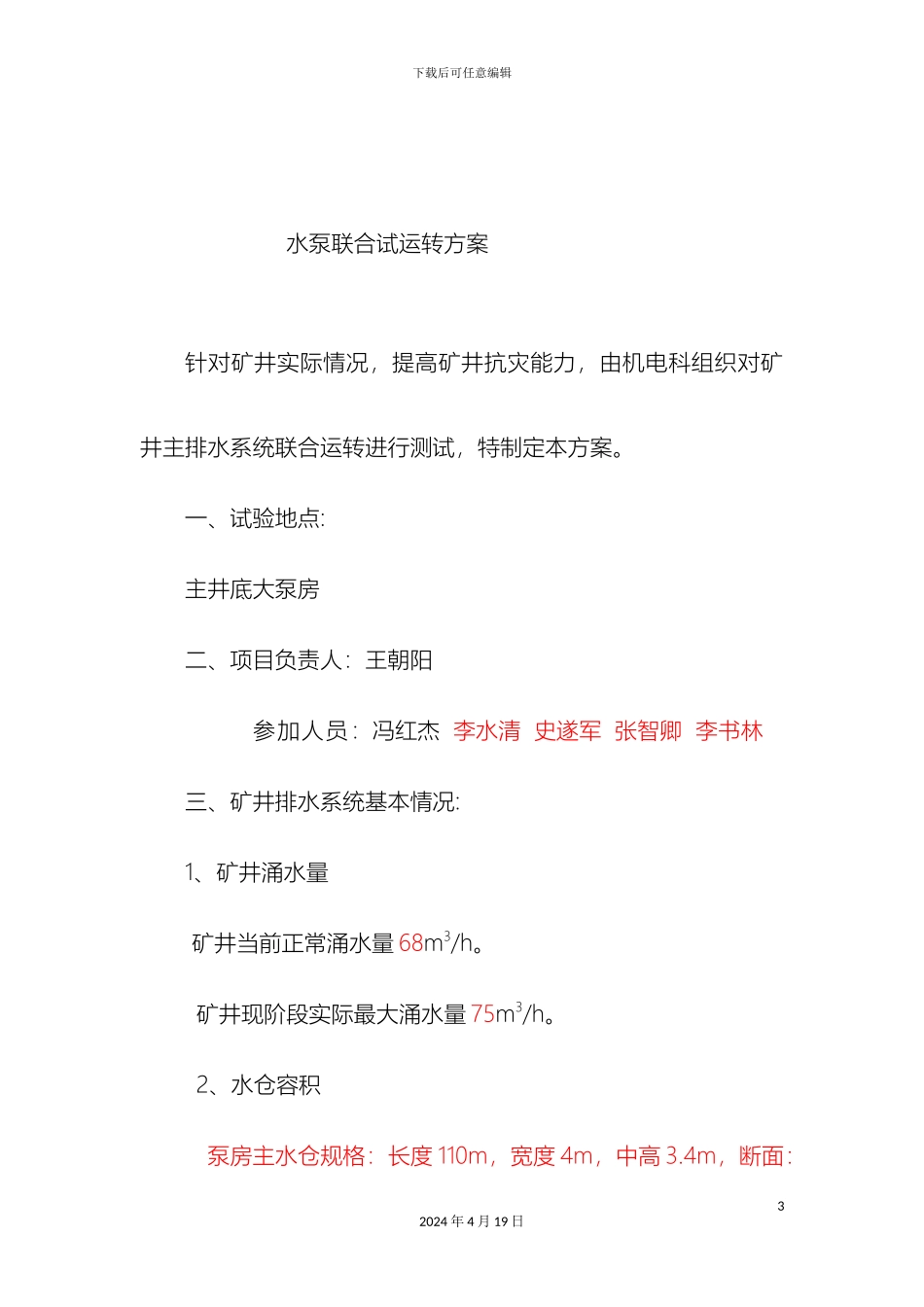

下载后可任意编辑矿井水泵联合试运转方案及安全12024 年 4 月 19 日下载后可任意编辑矿井水泵联合试运转方案及安全技术措施郑州嵘昌集团宏鑫煤业有限公司二零一二年六月22024 年 4 月 19 日下载后可任意编辑水泵联合试运转方案针对矿井实际情况，提高矿井抗灾能力，由机电科组织对矿井主排水系统联合运转进行测试，特制定本方案。一、试验地点:主井底大泵房二、项目负责人：王朝阳参加人员：冯红杰 李水清 史遂军 张智卿 李书林三、矿井排水系统基本情况:1、矿井涌水量 矿井当前正常涌水量 68m3/h。矿井现阶段实际最大涌水量 75m3/h。2、水仓容积泵房主水仓规格：长度 110m，宽度 4m，中高 3.4m，断面：32024 年 4 月 19 日下载后可任意编辑11.88㎡；容积：1306m3;泵房副水仓规格：长度 80m，宽度 4m，中高 3.4m，断面：11.88㎡；容积：950m3;泵房水仓总容积：2256m3。3、水泵技术参数及台数泵房安装四台 D280-65×7 水泵（一用二备一检修），配用YB2-560M-4 型电动机，功率：630KW，电压 10KV，额定流量280m3/h，额定扬程 463m，转速 1480r/min。正常下一台工作，二台备用，一台检修。4、排水管路趟数、规格在主斜井安装管路两趟 Φ219×7mm，一趟工作，一趟备用。管路连接采纳焊接连接。5、供电电源水泵采纳双回路供电：主线路（Ⅰ回路）来自平面变电所门42024 年 4 月 19 日下载后可任意编辑石线 1 号柜，备用线路（Ⅱ回路）来自平面变电所胥东线 12 号柜，两趟线路采纳 MYJV32-10000,3×70m㎡供电线路供电，长度分别为 1000m。四、试运转前准备工作：1、首先检查排水供电线路、供配电设备、主排水泵、备用排水泵、检修泵、排水管路等设备的检修工作。2、在矿井联合排水试验中做好充分准备，保证井下每台水泵都处于完好状态。试验当天，矿井+80 水平泵房四台水泵按预定方案先后启动运行一台水泵进行联合排水运行，然后再启动第二台水泵同时工作。“水泵及其闸阀、止回阀、吸水管路、排水管路、射流泵等均完好正常, 中央变电所供电系统完好正常，分列运行供电, 水平泵房密闭门开关灵活、密闭良好可靠，完好正常”各项性能参数指标完好，各试点的负责人先后向指挥中心汇报试验前情52024 年 4 月 19 日下载后可任意编辑况。五、水泵操作启动顺序：A、操作顺序：灌水——启动水泵电动机——操作阀门——正常停机; B、水泵启动顺序：先启动工作水泵——在启动备用水泵。六、联合排水试验 指...
