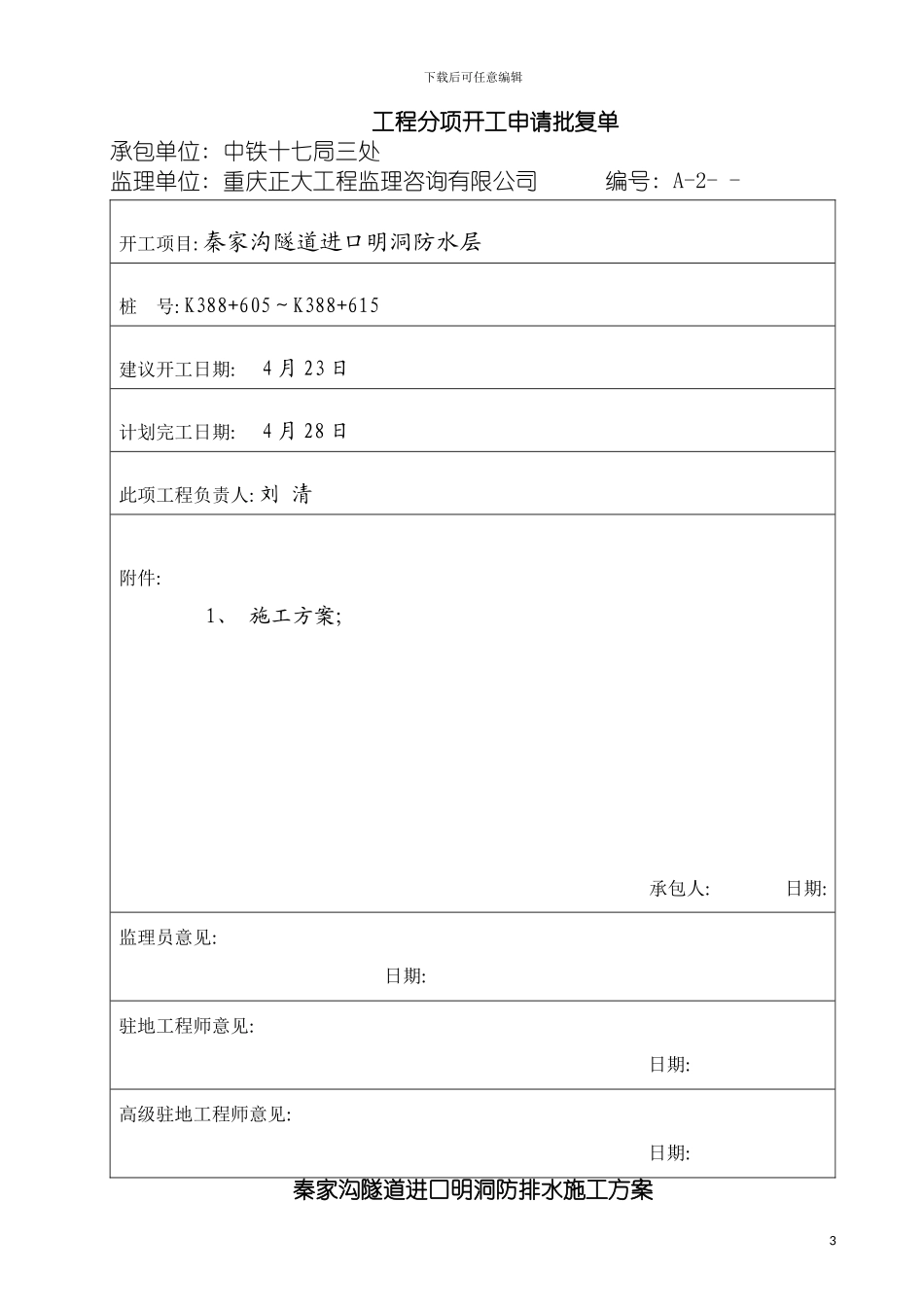

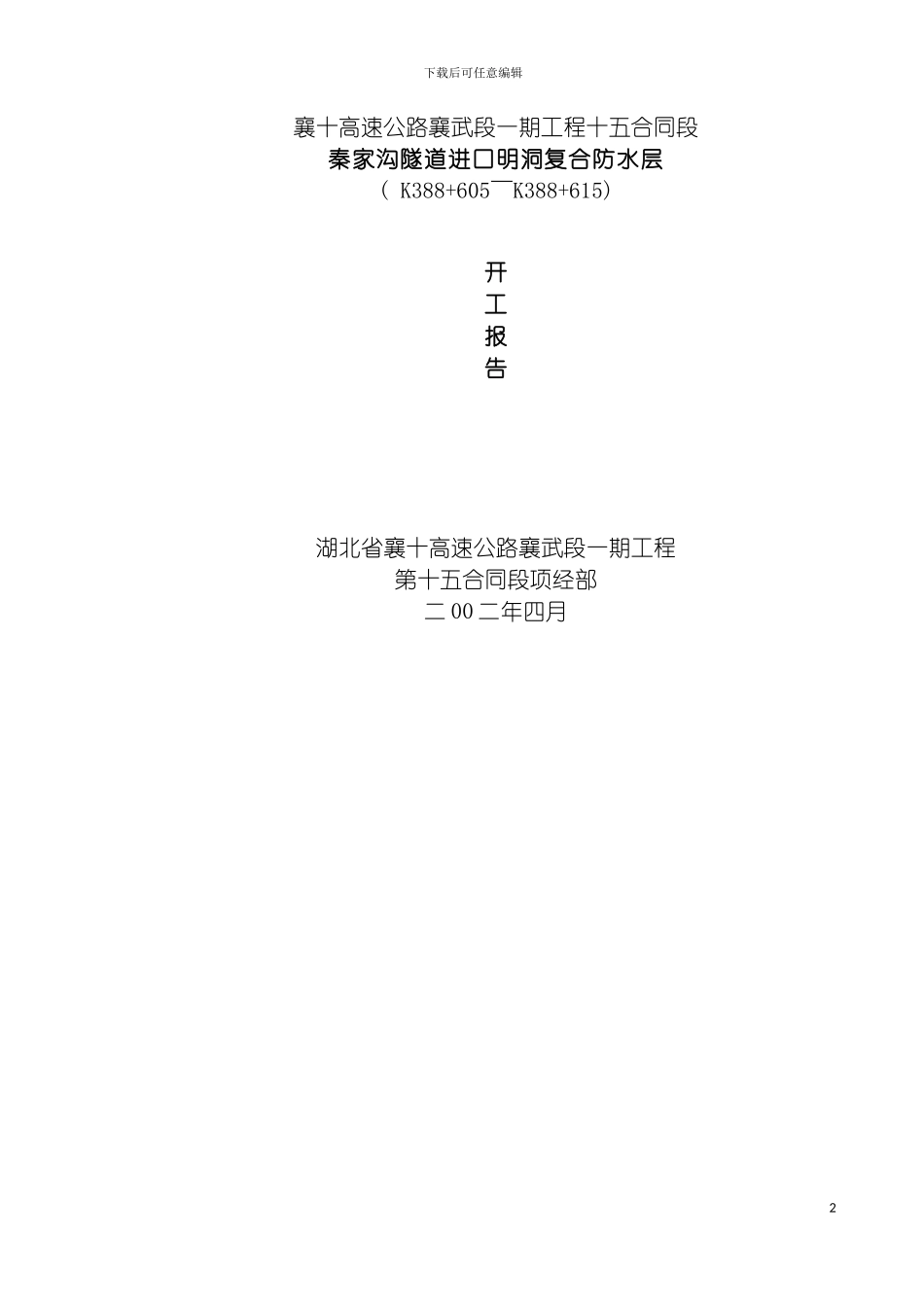

下载后可任意编辑进口明洞复合防水层施工方案1下载后可任意编辑襄十高速公路襄武段一期工程十五合同段秦家沟隧道进口明洞复合防水层( K388+605～K388+615) 开工报告湖北省襄十高速公路襄武段一期工程第十五合同段项经部二 00 二年四月2下载后可任意编辑工程分项开工申请批复单承包单位: 中铁十七局三处监理单位: 重庆正大工程监理咨询有限公司 编号: A-2- -开工项目: 秦家沟隧道进口明洞防水层桩 号: K388+605～K388+615建议开工日期: 4 月 23 日计划完工日期: 4 月 28 日此项工程负责人: 刘 清附件: 1、 施工方案; 承包人: 日期: 监理员意见: 日期: 驻地工程师意见: 日期: 高级驻地工程师意见: 日期: 秦家沟隧道进口明洞防排水施工方案3下载后可任意编辑一、 工程概况秦家沟隧道进口明洞长 10 米, 起屹里程 K388+605～K388+615, 顶部采纳 EVA 复合防水板防水。由于明洞衬砌施工时在明洞拱圈与管棚套拱之间未设防水板, 根据总监办 A-18-AA000-0590 函件要求, 复合防水板将整个管棚套拱包裹, 并与暗洞防水板焊接。出口段防水板总计 521.4m2。二、 施工组织及机具设备进口明洞防水层计划 5 天完成, 共需施工人员 8 人。所用机具设备有: 氧气乙炔 2 套, TH-1 型焊接机 1 台, 塑料焊枪 1 台, 350L 搅拌机一台。防水层采纳核工业湖南无纺布厂生产的 EVA 一布一膜复合防水板, 土工布为 300g/m2, 土工膜厚 1mm。三、 施工方案防水板铺设前, 先割除明洞拱部原预埋钢筋, 并将拱背用砂浆找平。明暗洞交界处沿仰坡坡脚凿开, 将管棚用氧气割断, 套拱的端面凸凹不平处先大致凿平, 并用砂浆准确找平。防水板从明洞拱顶自上而下铺设。每幅搭接长度不短于 10cm, 接缝采纳热熔焊接, 焊缝宽不短于 5cm。焊接时要注意掌握好热焊机的行走速度和焊接温度, 以免漏焊或烧穿防水板。经现场实验, 行走速度为 3m/min, 温度 300℃时焊接最佳。局部漏焊或破损处用塑料焊枪补焊。为保证焊接质量, 所有施焊处在焊接前应用干抹布擦拭洁净。防水板一端伸入洞门端墙至少 15cm, 一端从管棚套拱背部跨过, 沿套拱与仰坡坡脚接缝伸入与暗洞防水层焊接。明洞起拱线以下部分将防水板与岩面密贴, 并用沥青浇好。在明洞中墙顶部和墙背纵向布置一条 MY8C 塑料盲沟, 盲沟与预埋排水管之间用三通管连接, 并用沥青密封。四、 各项保证措施 ㈠、 质量保证措施 1、 质量方针和目标 方针: ...
