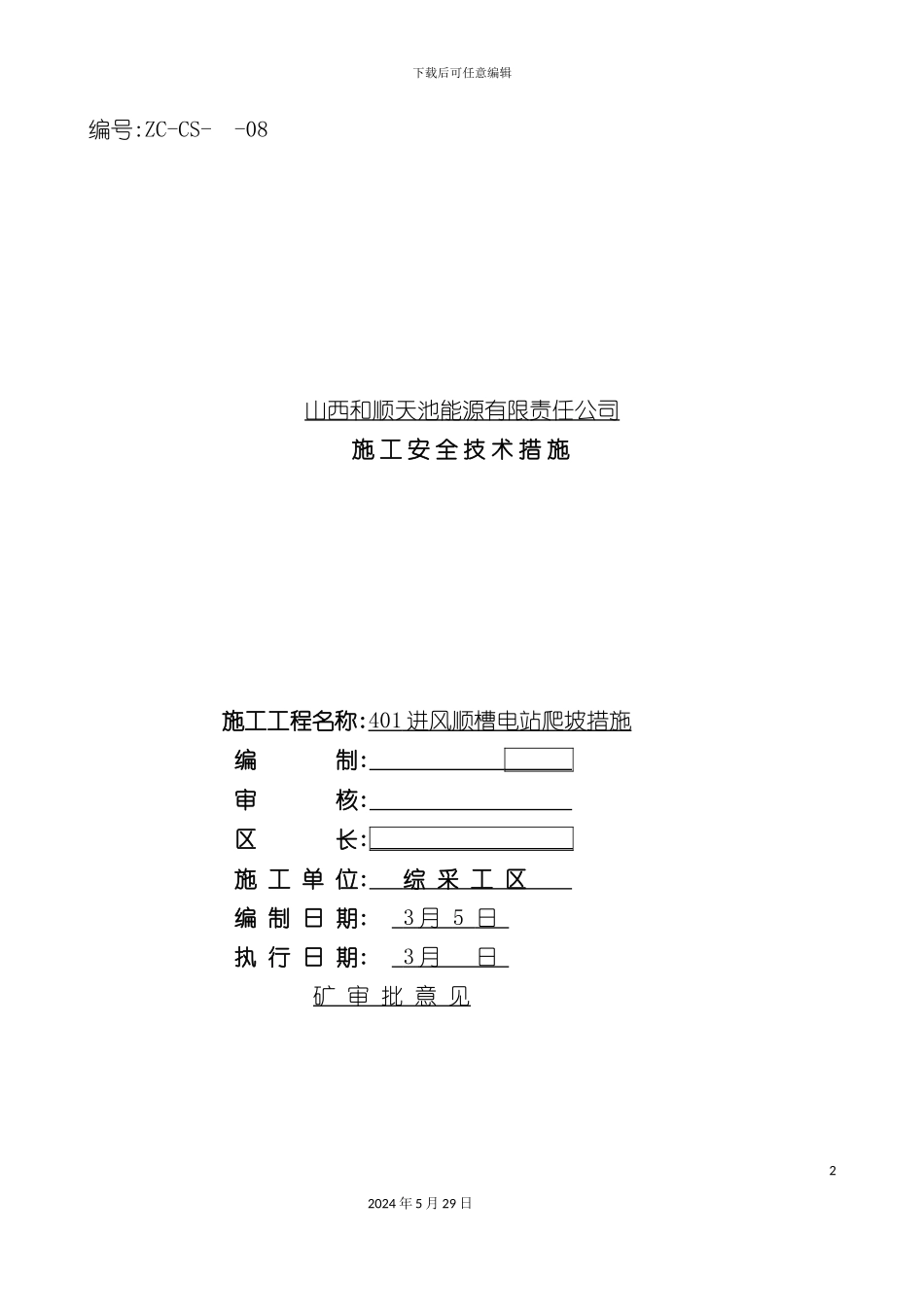

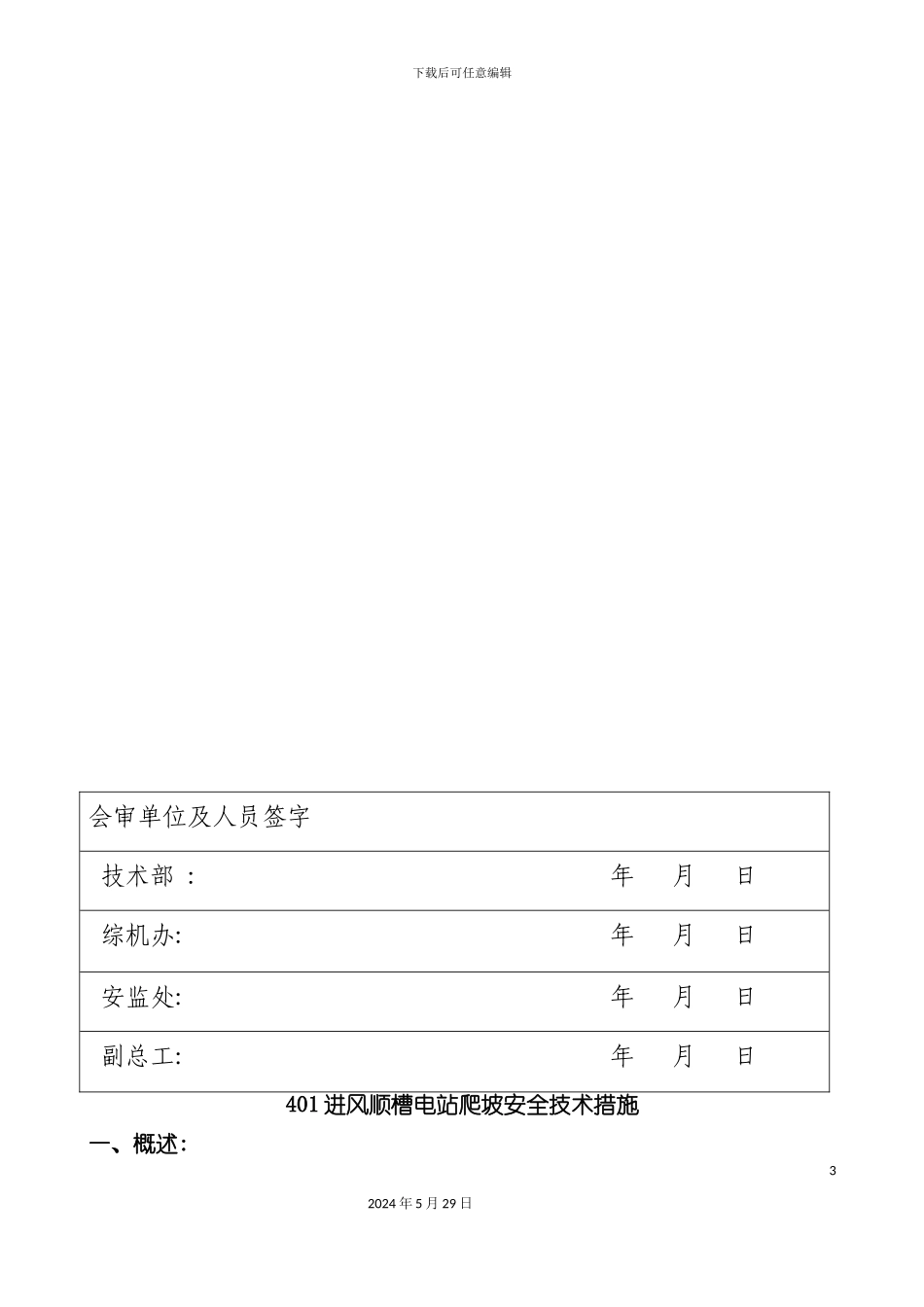

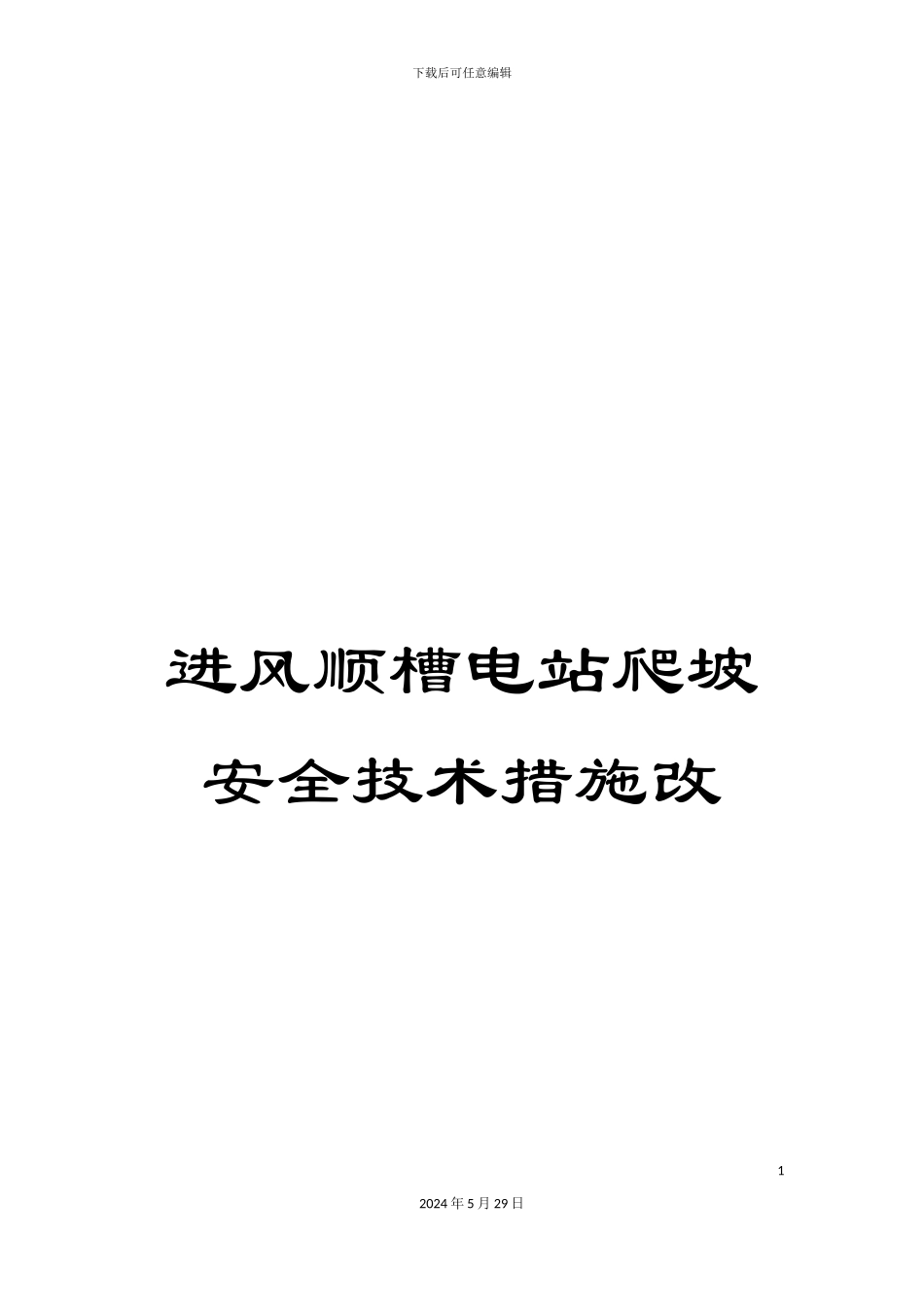

下载后可任意编辑进风顺槽电站爬坡安全技术措施改12024 年 5 月 29 日下载后可任意编辑编号:ZC-CS- -08 山西和顺天池能源有限责任公司施 工 安 全 技 术 措 施施工工程名称:401 进风顺槽电站爬坡措施 编 制: 审 核: 区 长: 施 工 单 位: 综 采 工 区 编 制 日 期: 3 月 5 日 执 行 日 期: 3 月 日 矿 审 批 意 见22024 年 5 月 29 日下载后可任意编辑会审单位及人员签字 技术部 : 年 月 日 综机办: 年 月 日安监处: 年 月 日副总工: 年 月 日401 进风顺槽电站爬坡安全技术措施一、概述:32024 年 5 月 29 日下载后可任意编辑401 进风顺槽 1180-1250 米段处于坡度增大的区域,1180-1200 米段最大坡度为 10°,其它区段坡度为 7°,电站共安装 25 辆车,累计重量 G=100.8t,长 91 米。为了顺利完成 401 工作面正常推动,确保电站在爬坡阶段的安全拉移,特制定本措施。二、施工时间 3 月 日三、施施工场地点 401 进风顺槽 1180 米处至 1200 米处四、施工内容 使用一部 28T 双速绞车拉移电站爬坡五、劳动组织 安全负责人: 张金波 韩佩禄 施工负责人: 郑东洋 李新政 苏 萌 郭克忠施工人员: 电工 3 人 绞车司机 3 人 信号把钩工 3 人 其它人员 7人六、拉移电站准备工作(一)拉电站前的准备工作:①、从电站头至电站尾加设一不小于 Φ26mm 钢丝绳做串绳,防止车盘硬连接脱节跑车。②、在进风顺槽 1250 米左右支设 1 个圆木趄柱(小头直径不小于 400mm),柱顶剔出深度不少于 100mm 的柱窝,圆柱距上端 500mm 处使用 40T 链子做防倒。③、在支杆前设 1 定滑轮与铁鞋连接,牢固可靠。④、在 1#车盘使用钢丝绳套和动滑轮连接。(二)坡度计算(1)电站拉力计算电站共 25 辆车,车辆长度为 91 米,累计重量 G1≈100.8t。电站 6 辆最重42024 年 5 月 29 日下载后可任意编辑的车盘(4#～9#车)在 10°坡度上进行计算,累计重量 G1≈32.5t,此时电站总拉移力最大。按轨道与车轮之间摩擦系数 f=0.01,计算拉移电站需总拉移力如下:F 总 =G1×(sin10°+f×cos10°)+(G- G1) ×(sin7°+f×cos7°) =32.5×10×(0.174+0.01×0.985)+68.3×10×(0.122+0.01×0.993) =59.75+90.11 =149.86 kN(2)拉移方案及钢丝绳拉力验算拉移电站时,采纳一部 28T 双速绞车(SDJ28T)经过一组动滑轮拉移,根据三根绳计算,即电站拉移所需牵引力 149...
