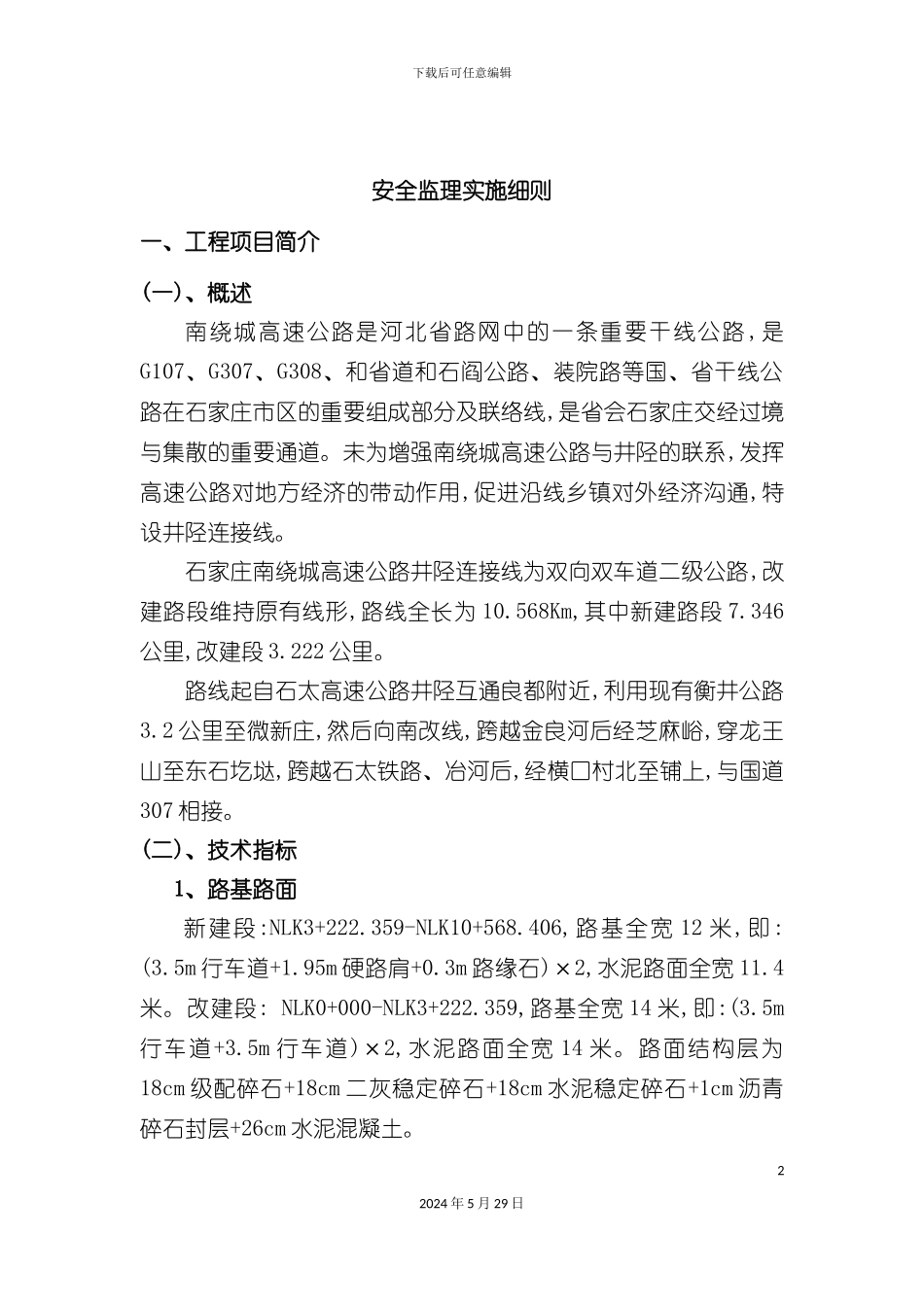

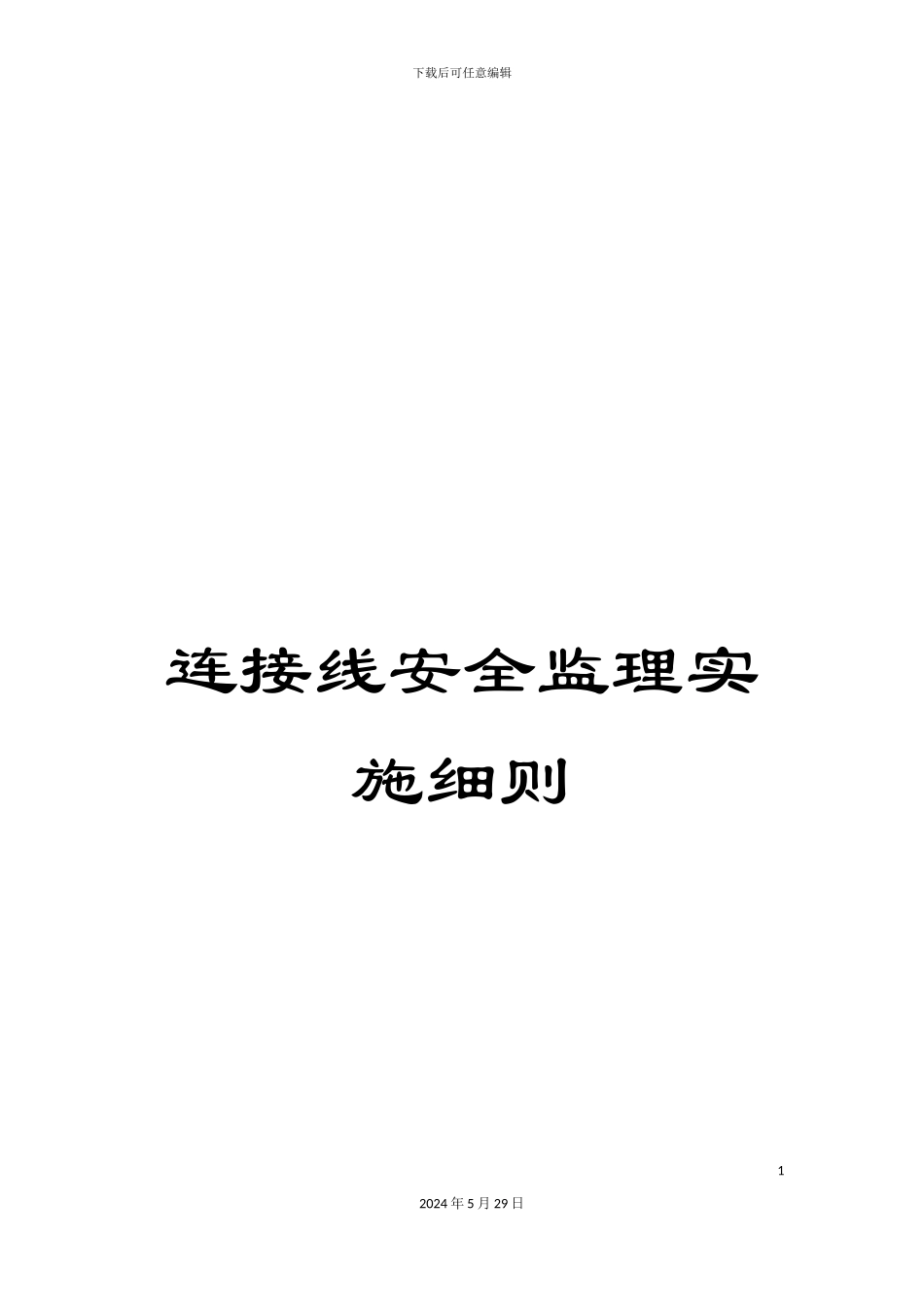

下载后可任意编辑连接线安全监理实施细则12024 年 5 月 29 日下载后可任意编辑安全监理实施细则一、工程项目简介(一)、概述南绕城高速公路是河北省路网中的一条重要干线公路 ,是G107、G307、G308、和省道和石阎公路、装院路等国、省干线公路在石家庄市区的重要组成部分及联络线,是省会石家庄交经过境与集散的重要通道。未为增强南绕城高速公路与井陉的联系,发挥高速公路对地方经济的带动作用,促进沿线乡镇对外经济沟通,特设井陉连接线。石家庄南绕城高速公路井陉连接线为双向双车道二级公路,改建路段维持原有线形,路线全长为 10.568Km,其中新建路段 7.346公里,改建段 3.222 公里。路线起自石太高速公路井陉互通良都附近,利用现有衡井公路3.2 公里至微新庄,然后向南改线,跨越金良河后经芝麻峪,穿龙王山至东石圪垯,跨越石太铁路、冶河后,经横口村北至铺上,与国道307 相接。(二)、技术指标 1、路基路面 新建段:NLK3+222.359-NLK10+568.406,路基全宽 12 米,即:(3.5m 行车道+1.95m 硬路肩+0.3m 路缘石)×2,水泥路面全宽 11.4米。改建段: NLK0+000-NLK3+222.359,路基全宽 14 米,即:(3.5m行车道+3.5m 行车道)×2,水泥路面全宽 14 米。路面结构层为18cm 级配碎石+18cm 二灰稳定碎石+18cm 水泥稳定碎石+1cm 沥青碎石封层+26cm 水泥混凝土。22024 年 5 月 29 日下载后可任意编辑 2、桥涵 金良河大桥中心桩号为 K3+375,交角为 110 Ｏ,该桥设计为 5-30m 先简支后连续小箱梁,桥梁全长 157m。桥梁共一联。下部结构为单排双柱式墩台,采纳灌注桩基础及一字台和扩大基础。桥宽:12+2×0.5 米防撞护栏。芝麻峪大桥中心桩号为 K4+713,交角为 90 Ｏ,该桥设计为 10-25m 预应力混凝土先简支后连续小箱梁,桥梁全长 256m,桥梁共两联 。 下 部 结 构 为 单 排 双 柱 式 墩 台 , 均 采 纳 灌 注 桩 基 础 。 桥宽:12+2×0.5 米防撞护栏。其它结构物包括小桥 3 座,涵洞 18 道,渡槽 4 座。3、隧道芝麻峪隧道总体走向为东南-西北向,隧道为一整体式隧道,长度为 390 米,进出口里程为 K5+595-K5+985,洞净宽 12 米,洞净高5.5 米。二、安全生产监理目标督促施工单位贯彻”安全第一,预防为主”的方针,建立健全安全生产责任制和安全生产组织保证体系,确保生产施工无重大安全责任事故,争创”安全文明”施工场地。三、安全生产监理的依据1、本工程建设监理委托合同。2、本工程监理实施细则中所涉...
