连续刚构桥毕业设计样本

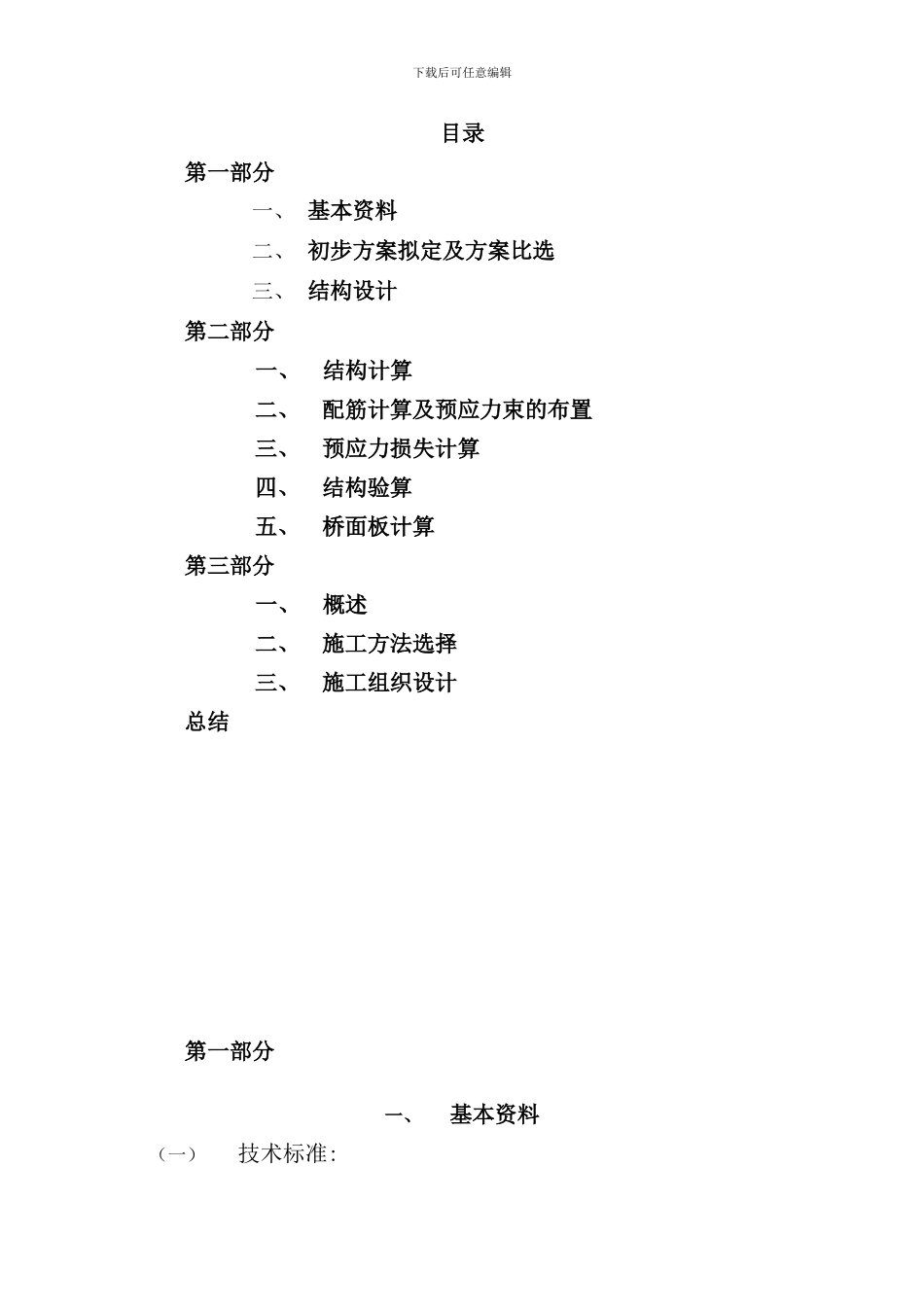

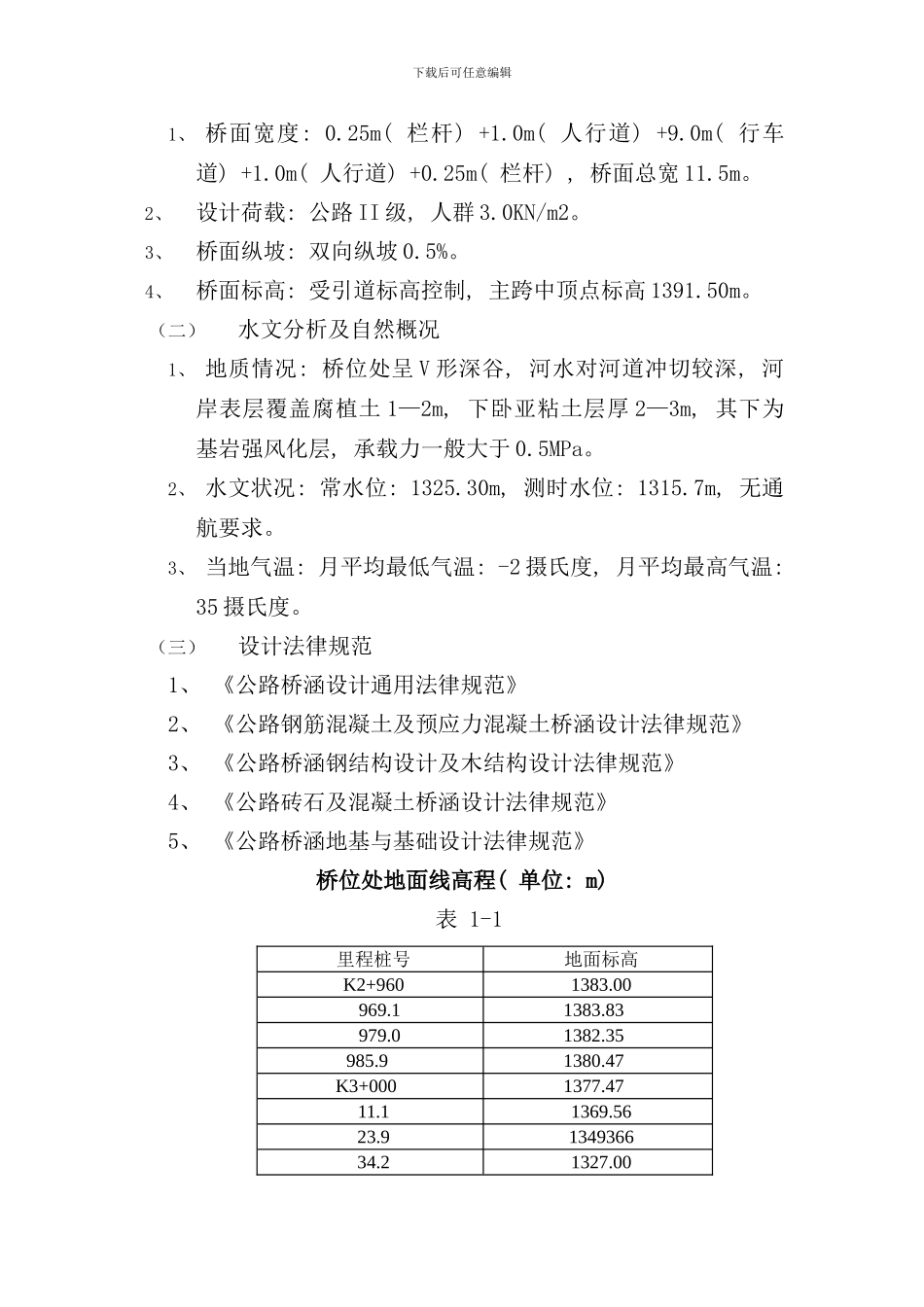

下载后可任意编辑目录第一部分一、 基本资料二、 初步方案拟定及方案比选三、 结构设计第二部分一、 结构计算二、 配筋计算及预应力束的布置三、 预应力损失计算四、 结构验算五、 桥面板计算第三部分一、 概述二、 施工方法选择三、 施工组织设计总结第一部分一、基本资料（一）技术标准: 下载后可任意编辑1、 桥面宽度: 0.25m( 栏杆) +1.0m( 人行道) +9.0m( 行车道) +1.0m( 人行道) +0.25m( 栏杆) , 桥面总宽 11.5m。2、设计荷载: 公路 II 级, 人群 3.0KN/m2。3、桥面纵坡: 双向纵坡 0.5%。4、桥面标高: 受引道标高控制, 主跨中顶点标高 1391.50m。（二）水文分析及自然概况1、 地质情况: 桥位处呈 V 形深谷, 河水对河道冲切较深, 河岸表层覆盖腐植土 1—2m, 下卧亚粘土层厚 2—3m, 其下为基岩强风化层, 承载力一般大于 0.5MPa。2、 水文状况: 常水位: 1325.30m, 测时水位: 1315.7m, 无通航要求。3、 当地气温: 月平均最低气温: -2 摄氏度, 月平均最高气温: 35 摄氏度。（三）设计法律规范1、 《公路桥涵设计通用法律规范》2、 《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》3、 《公路桥涵钢结构设计及木结构设计法律规范》4、 《公路砖石及混凝土桥涵设计法律规范》5、 《公路桥涵地基与基础设计法律规范》桥位处地面线高程( 单位: m) 表 1-1里程桩号地面标高K2+9601383.00969.11383.83979.01382.35 985.91380.47K3+0001377.4711.11369.5623.9134936634.21327.00下载后可任意编辑49.91315.1065.71315.1067.21312.8967.21312.5776.91319.8885.91324.3891.81328.7096.71333.23103.91339.78109.31343.45111.71345.43121.71350.47130.01361.94140.11380.97143.31383.95148.11385.96154.01386.71168.01387.33二、初步方案拟定及方案比选⑴ 初选方案: 根据桥址地形、 地质、 水文条件和技术标准的要求, 拟制出不同体系、 不同材料且各具特色并可能实现的若干个桥型方案图式。共提出了6种桥型图式, 归纳起来桥型有归纳起来桥型有上承式钢筋混凝土拱桥、 中承式钢筋混凝土拱桥、 下承式系杆拱桥、 预应力混凝土连续梁桥、 预应力混凝土斜腿刚构桥、 连续刚构。⑵ 比选方案:从总体布局、 环境协调、 技术先进性、 施工可能、 景观要求、 技术经济等多方面考虑后, 选出以下三个图式来编制桥型方案比较。第一种方案: 预应力混凝土连续刚构下载后可任意编...
