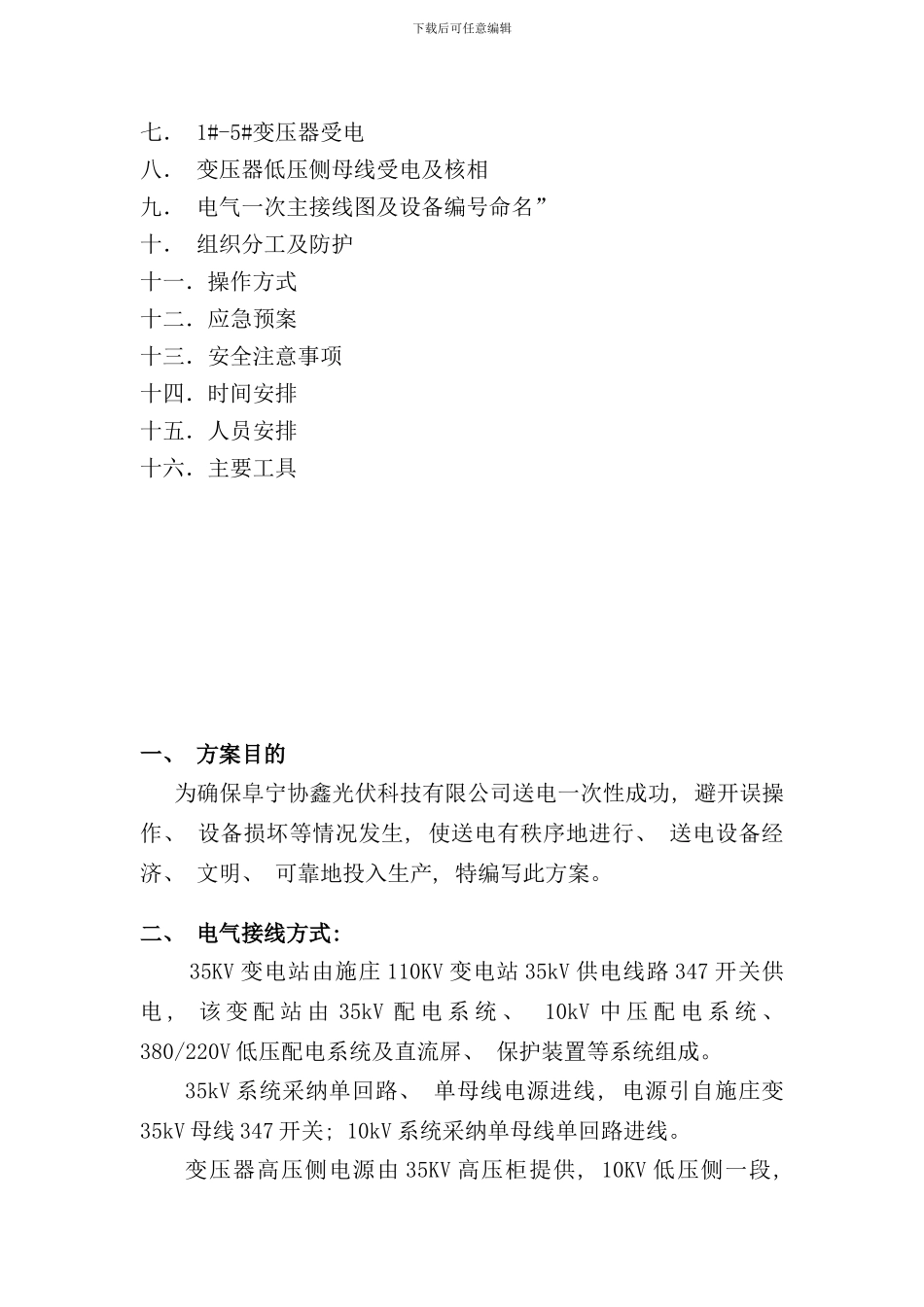

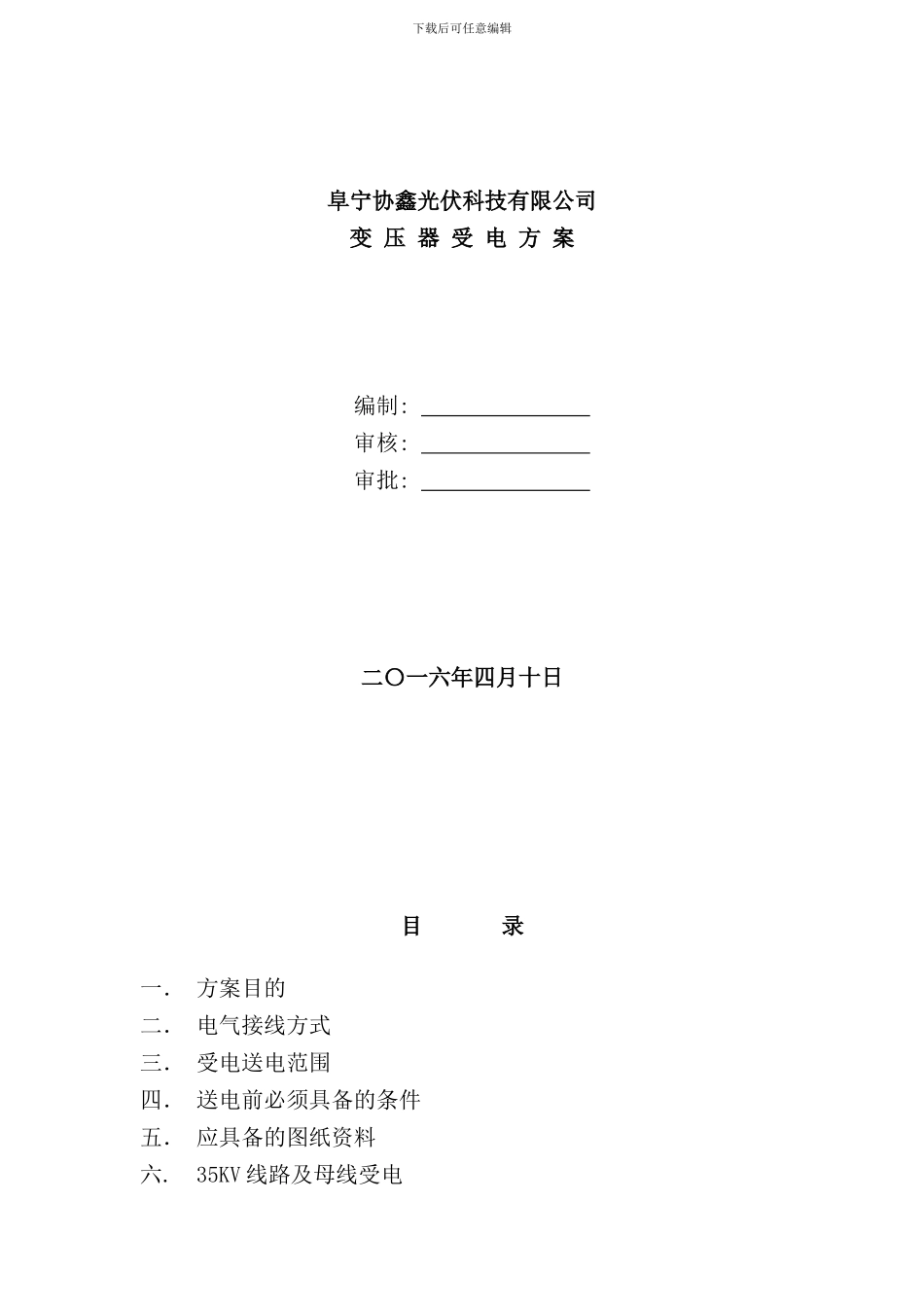

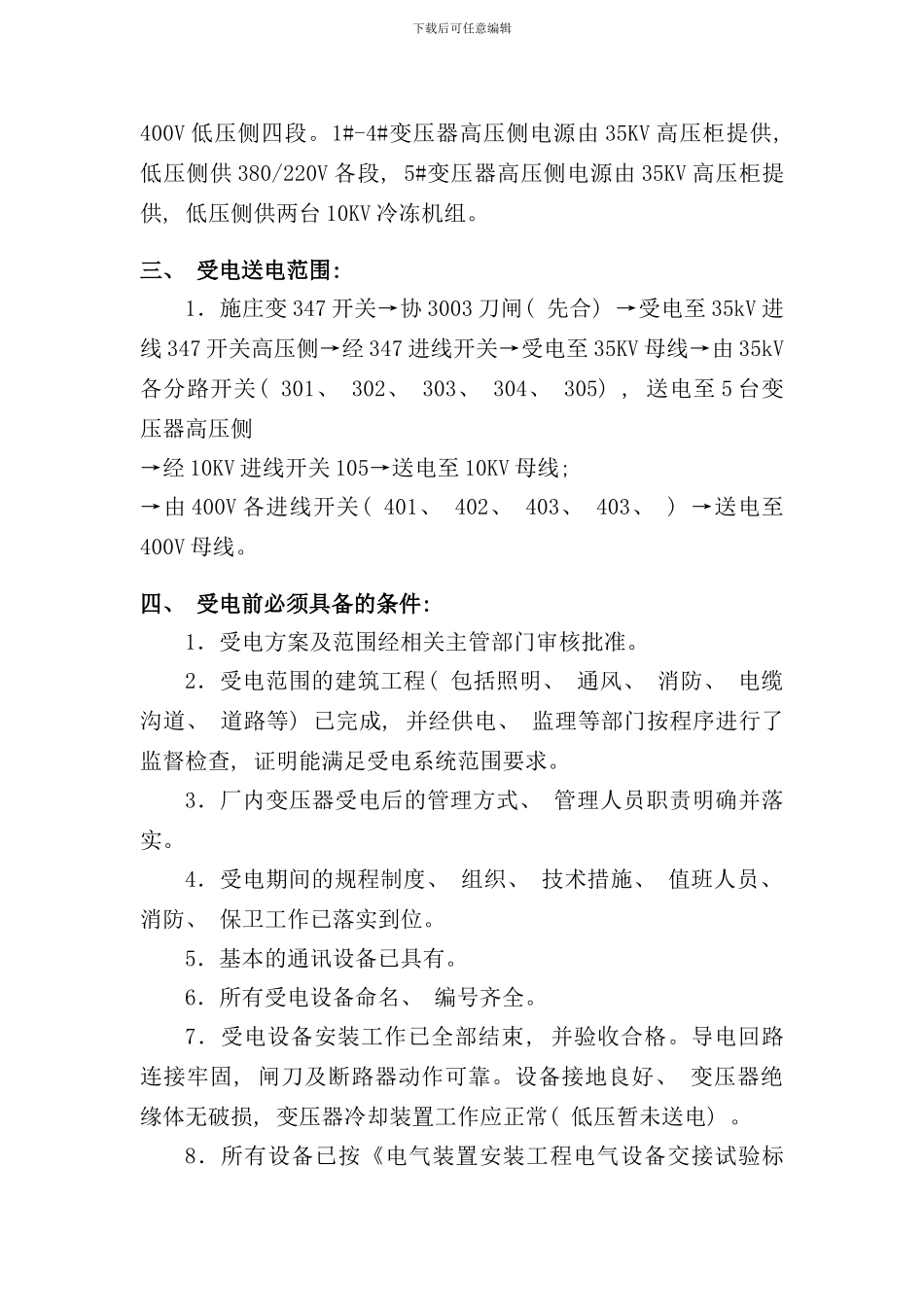

下载后可任意编辑阜宁协鑫光伏科技有限公司变 压 器 受 电 方 案编制: 审核: 审批: 二〇一六年四月十日 目 录一． 方案目的二． 电气接线方式三． 受电送电范围四． 送电前必须具备的条件五． 应具备的图纸资料六. 35KV 线路及母线受电下载后可任意编辑七． 1#-5#变压器受电八． 变压器低压侧母线受电及核相九． 电气一次主接线图及设备编号命名”十． 组织分工及防护十一．操作方式十二．应急预案十三．安全注意事项十四．时间安排十五．人员安排十六．主要工具一、 方案目的 为确保阜宁协鑫光伏科技有限公司送电一次性成功, 避开误操作、 设备损坏等情况发生, 使送电有秩序地进行、 送电设备经济、 文明、 可靠地投入生产, 特编写此方案。二、 电气接线方式: 35KV 变电站由施庄 110KV 变电站 35kV 供电线路 347 开关供电 , 该 变 配 站 由 35kV 配 电 系 统 、 10kV 中 压 配 电 系 统 、 380/220V 低压配电系统及直流屏、 保护装置等系统组成。35kV 系统采纳单回路、 单母线电源进线, 电源引自施庄变35kV 母线 347 开关; 10kV 系统采纳单母线单回路进线。变压器高压侧电源由 35KV 高压柜提供, 10KV 低压侧一段, 下载后可任意编辑400V 低压侧四段。1#-4#变压器高压侧电源由 35KV 高压柜提供, 低压侧供 380/220V 各段, 5#变压器高压侧电源由 35KV 高压柜提供, 低压侧供两台 10KV 冷冻机组。三、 受电送电范围:1．施庄变 347 开关→协 3003 刀闸( 先合) →受电至 35kV 进线 347 开关高压侧→经 347 进线开关→受电至 35KV 母线→由 35kV各分路开关( 301、 302、 303、 304、 305) , 送电至 5 台变压器高压侧→经 10KV 进线开关 105→送电至 10KV 母线; →由 400V 各进线开关( 401、 402、 403、 403、 ) →送电至400V 母线。四、 受电前必须具备的条件: 1．受电方案及范围经相关主管部门审核批准。2．受电范围的建筑工程( 包括照明、 通风、 消防、 电缆沟道、 道路等) 已完成, 并经供电、 监理等部门按程序进行了监督检查, 证明能满足受电系统范围要求。3．厂内变压器受电后的管理方式、 管理人员职责明确并落实。4．受电期间的规程制度、 组织、 技术措施、 值班人员、 消防、 保卫工作已落实到位。5．基本的通讯设备已具有。6．所有受电设备命名、 编号齐全。7．受电设备安装工作已全部结...
