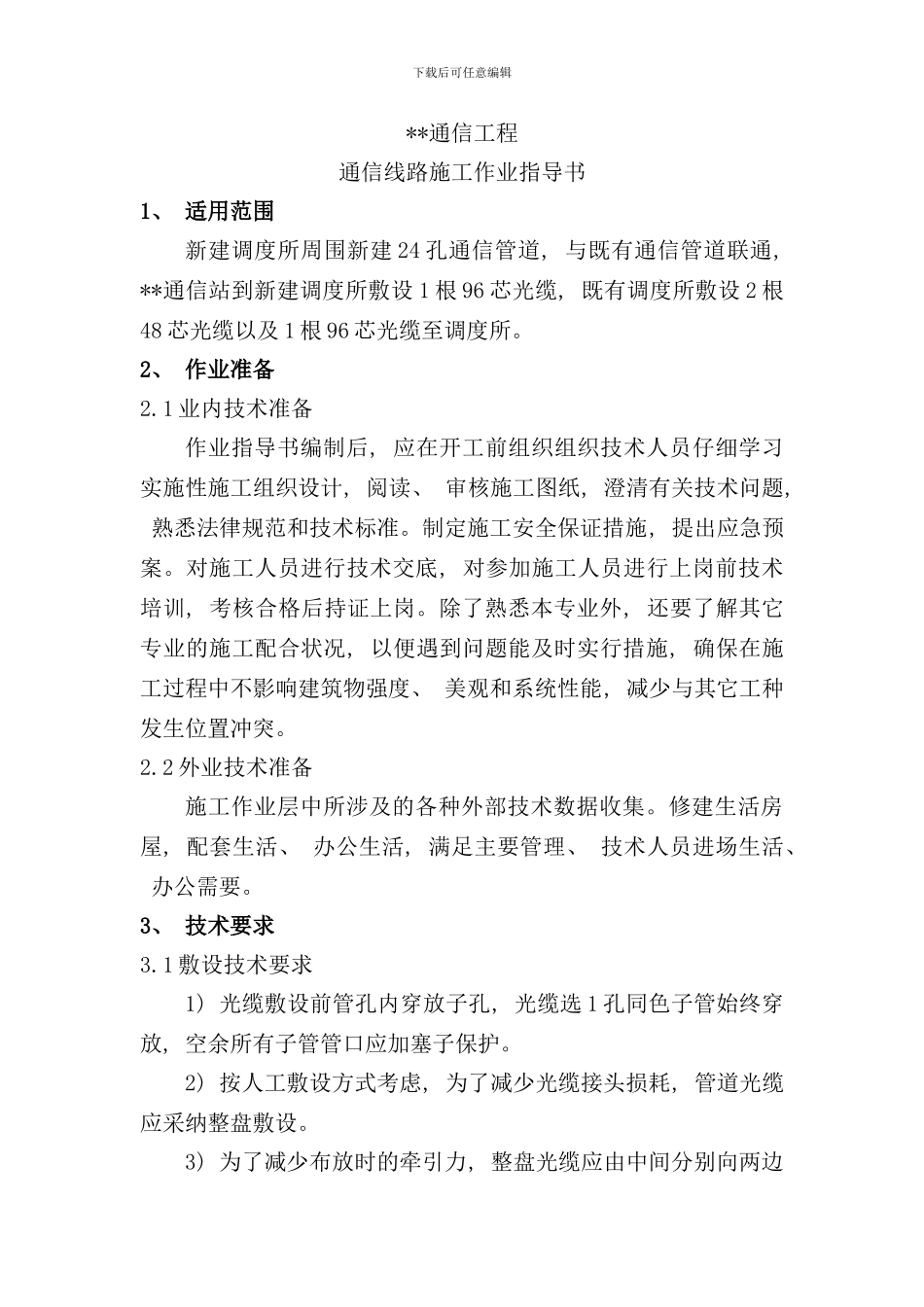

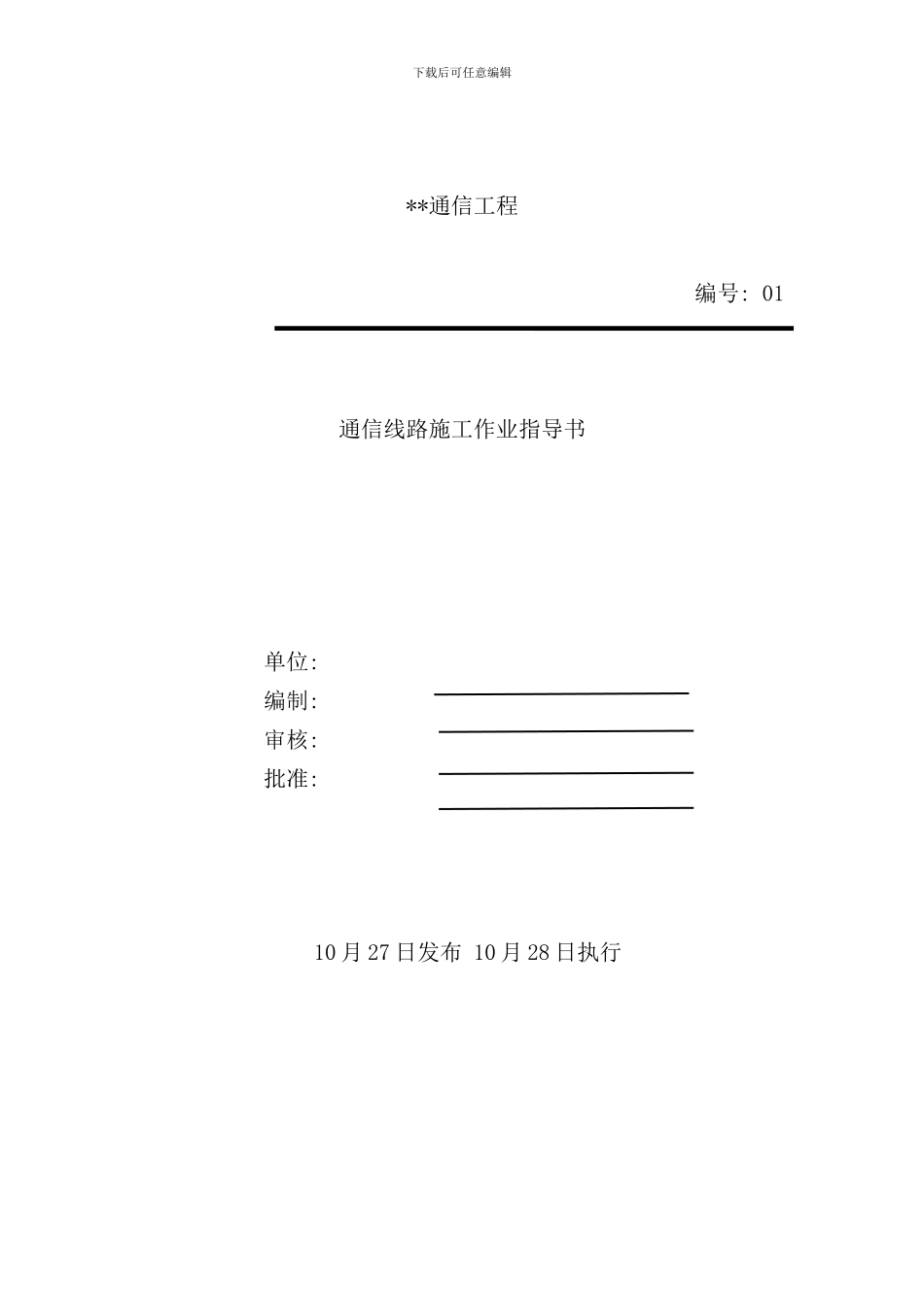

下载后可任意编辑**通信工程编号: 01通信线路施工作业指导书 单位: 编制: 审核: 批准: 10 月 27 日发布 10 月 28 日执行下载后可任意编辑**通信工程通信线路施工作业指导书1、 适用范围新建调度所周围新建 24 孔通信管道, 与既有通信管道联通, **通信站到新建调度所敷设 1 根 96 芯光缆, 既有调度所敷设 2 根48 芯光缆以及 1 根 96 芯光缆至调度所。2、 作业准备2.1 业内技术准备作业指导书编制后, 应在开工前组织组织技术人员仔细学习实施性施工组织设计, 阅读、 审核施工图纸, 澄清有关技术问题, 熟悉法律规范和技术标准。制定施工安全保证措施, 提出应急预案。对施工人员进行技术交底, 对参加施工人员进行上岗前技术培训, 考核合格后持证上岗。除了熟悉本专业外, 还要了解其它专业的施工配合状况, 以便遇到问题能及时实行措施, 确保在施工过程中不影响建筑物强度、 美观和系统性能, 减少与其它工种发生位置冲突。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋, 配套生活、 办公生活, 满足主要管理、 技术人员进场生活、 办公需要。3、 技术要求3.1 敷设技术要求1) 光缆敷设前管孔内穿放子孔, 光缆选 1 孔同色子管始终穿放, 空余所有子管管口应加塞子保护。2) 按人工敷设方式考虑, 为了减少光缆接头损耗, 管道光缆应采纳整盘敷设。3) 为了减少布放时的牵引力, 整盘光缆应由中间分别向两边下载后可任意编辑布放, 并在每个人孔安排人员作中间辅助牵引。4) 光缆穿放的孔位应符合设计图纸要求, 敷设管道光缆之前必须清刷管孔。子孔在人手孔中的余长应露出管孔 15cm 左右。5) 手孔内子管与塑料纺织网管接口用 PVC 胶带缠扎, 以避开泥沙渗入。6) 光缆在人( 手) 孔内安装, 假如手孔内有托板, 光缆在托板上固定, 假如没有托板则将光缆固定在膨胀螺栓, 膨胀螺栓要求钩口向下。7) 光缆出管孔 15cm 以内不应作弯曲处理。8) 每个手孔内及机房光缆和 ODF 架上均采纳塑料标志牌以示区别。3.2 成端技术要求1) 应根据规定或设计要求留足预留光缆。2) 在设备机房的光缆终端接头安装位置应稳定安全, 远离热源。3) 成端光缆和自光缆终端接头引出的单芯软光纤应根据 ODF的说明书进行4) 走线并按设计要求进行保护和绑扎。5) 单芯软光纤所带的连接器, 应按设计要求顺序插入光配线架( 分配盘) 。6) 末连接软光纤的光配线架( 分配盘) 的...
