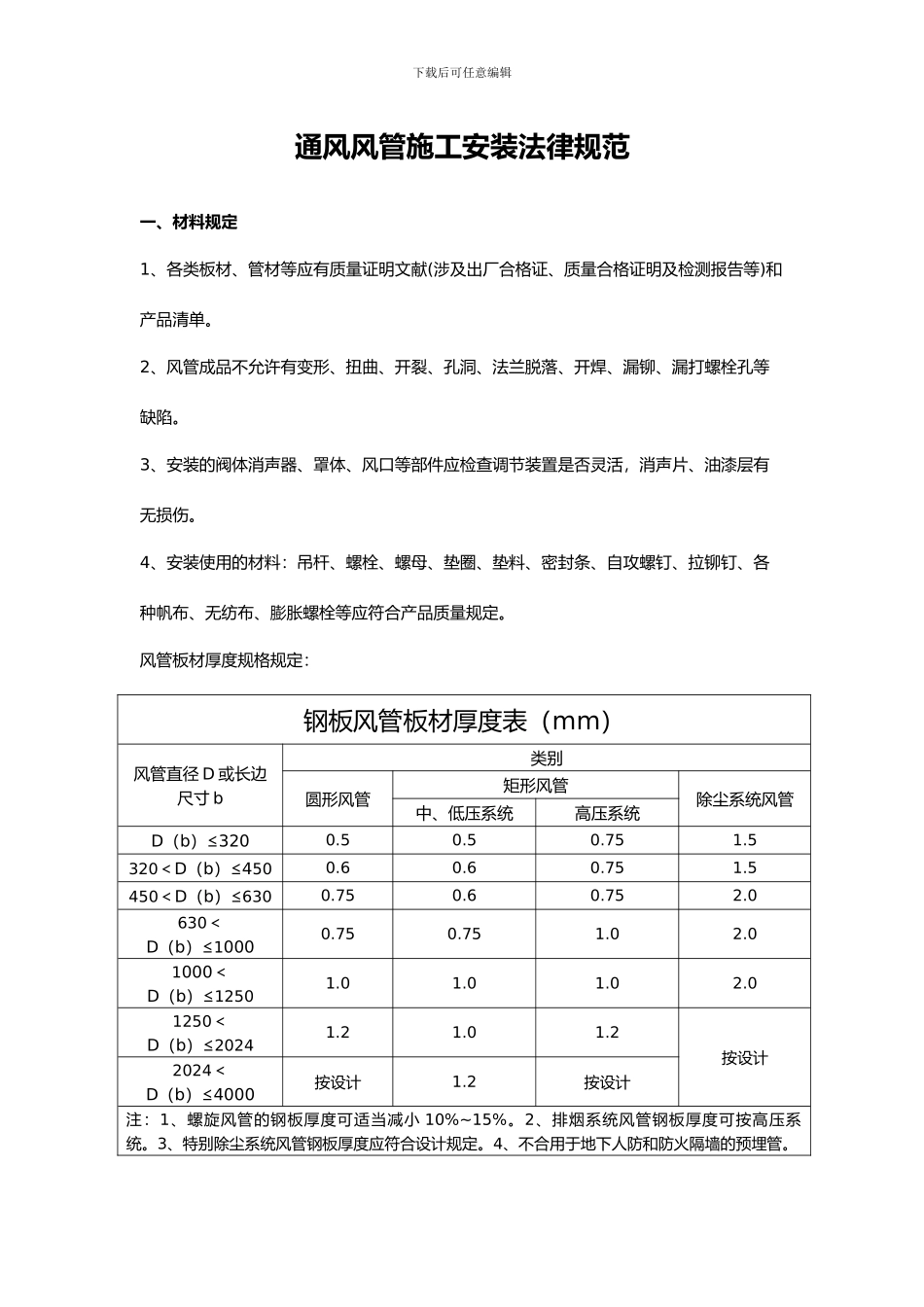

下载后可任意编辑通风风管施工安装法律规范一、材料规定1、各类板材、管材等应有质量证明文献(涉及出厂合格证、质量合格证明及检测报告等)和产品清单。2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量规定。风管板材厚度规格规定：钢板风管板材厚度表（mm）风管直径 D 或长边尺寸 b类别圆形风管矩形风管除尘系统风管中、低压系统高压系统D（b）≤3200.50.50.751.5320＜D（b）≤4500.60.60.751.5450＜D（b）≤6300.750.60.752.0630＜D（b）≤10000.750.751.02.01000＜D（b）≤12501.01.01.02.01250＜D（b）≤20241.21.01.2按设计2024＜D（b）≤4000按设计1.2按设计注：1、螺旋风管的钢板厚度可适当减小 10%~15%。2、排烟系统风管钢板厚度可按高压系统。3、特别除尘系统风管钢板厚度应符合设计规定。4、不合用于地下人防和防火隔墙的预埋管。下载后可任意编辑二、安装规定1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。4、风管支吊架间距如无设计规定期，对不保温风管应符合下表的规定。对于保温风管的支、吊架间距无设计规定期，按下表间距规定值乘以 0.85。螺旋风管的支、吊架间距可以适当增长。支、吊架间距圆形风管直径或矩形风管长边尺寸水平风管间距垂直风管间距最小吊架数≤400mm不大于 4m不大于 4m2 付400～1000mm不大于 3m不大于 3.5m2 付≥1000mm不大于 2m不大于 2m2 付1、支吊架不得安装在风口、阀门检查孔处，以免阻碍操作。吊架不得直接吊在法兰上。2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。3、聚氯吞烯风管也与钢板风管同样采纳支、吊托架，但一般以吊架为主，支架间距按下表的规定制作安装，但需做好以下几点：矩形风管的边长或圆...
