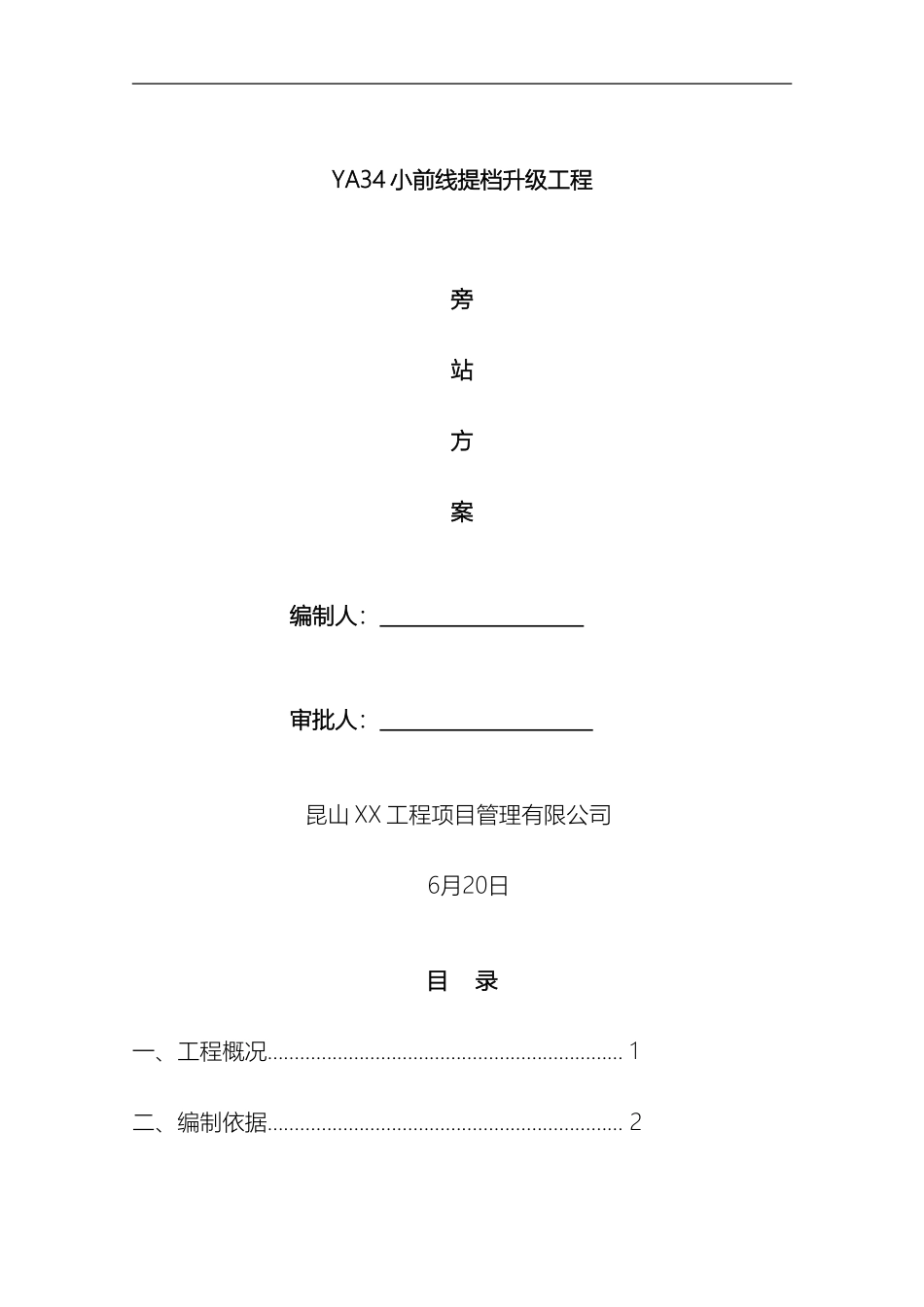

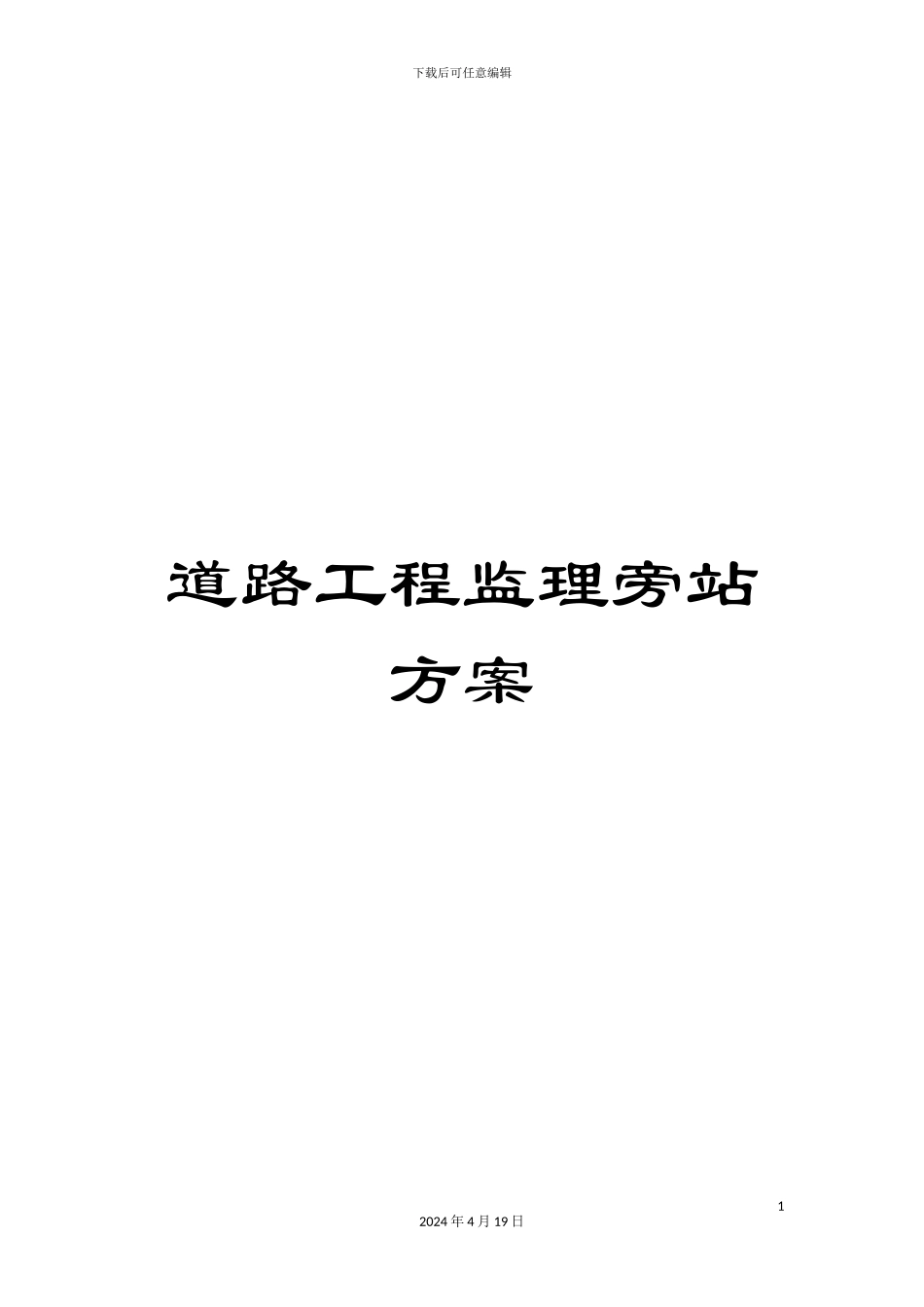

下载后可任意编辑道路工程监理旁站方案12024 年 4 月 19 日YA34 小前线提档升级工程旁站方案编制人： 审批人： 昆山 XX 工程项目管理有限公司 6月20日目 录一、工程概况………………………………………………………… 1二、编制依据………………………………………………………… 2下载后可任意编辑三、监理人员配备…………………………………………………… 2四、旁站程序………………………………………………………… 4五、旁站监理人员主要职责………………………………………… 5六、旁站监理的基本要求…………………………………………… 5七、旁站监理的基本范围…………………………………………… 8八、旁站监理的方法………………………………………………… 8九、旁站监理记录表的填写………………………………………… 9十、旁站项目清单及重点分项工程监理验收表…………………… 11一、工程概况1、工程范围YA34 小前线提档升级工程起点位于西部干线，向北与月独线12024 年 4 月 19 日下载后可任意编辑杨滁公路交叉，继续向北终于地方道路。现状路面宽度为 7.0m，水泥混凝土路面，路线总长度约 2.533km；本项目 K0+000～K0+380、K1+860～K2+533.72 为双向二车道，路基宽度为 9m，路面宽度为 7m，沥青砼路面；K0+380～K1+860 穿过镇区，为双向二车道，两侧各有 2m 的人行道，路基宽度为 11m，路面宽度为7m。K0+000～K0+150、K1+860～K2+493 进行加铺水稳和沥青面层补强，对集镇段 K0+150～K1+860 挖除新建。K0+380～K1+860段预埋地下排水管道和有人行道。K0+380～K1+200 段雨水由北向南，直接排入 K0+420 东侧附近河塘。其中雨水管单侧布置于道路右侧，距离道路中心线 4.5m;K1+200～K1+860 段雨水分别由两端收集，由 K1+460 处排入道路东侧的河塘里，雨水管单侧布置于道路右侧，距离道路中心线 4.5m。雨水主管采纳 DN600～DN1000 钢筋混凝土Ⅱ级管，雨水支管采纳 DN600 钢筋混凝土Ⅱ级管,雨水22024 年 4 月 19 日下载后可任意编辑口连接管采纳 dn300 HDPE 缠绕管，钢筋混凝土管采纳 180°混凝土基础，橡胶圈接口。雨水口连接管：采纳反开挖施工，沟槽回填采纳 C25 素混凝土包封。检查井采纳混凝土雨水井， DN600 雨水管采纳 φ1000 雨水检查井，DN1000 雨水管采纳 φ1500 雨水检查井，新建雨水管线主要位于道路两侧人行道内。井盖采纳重型球墨铸铁五防井盖...
