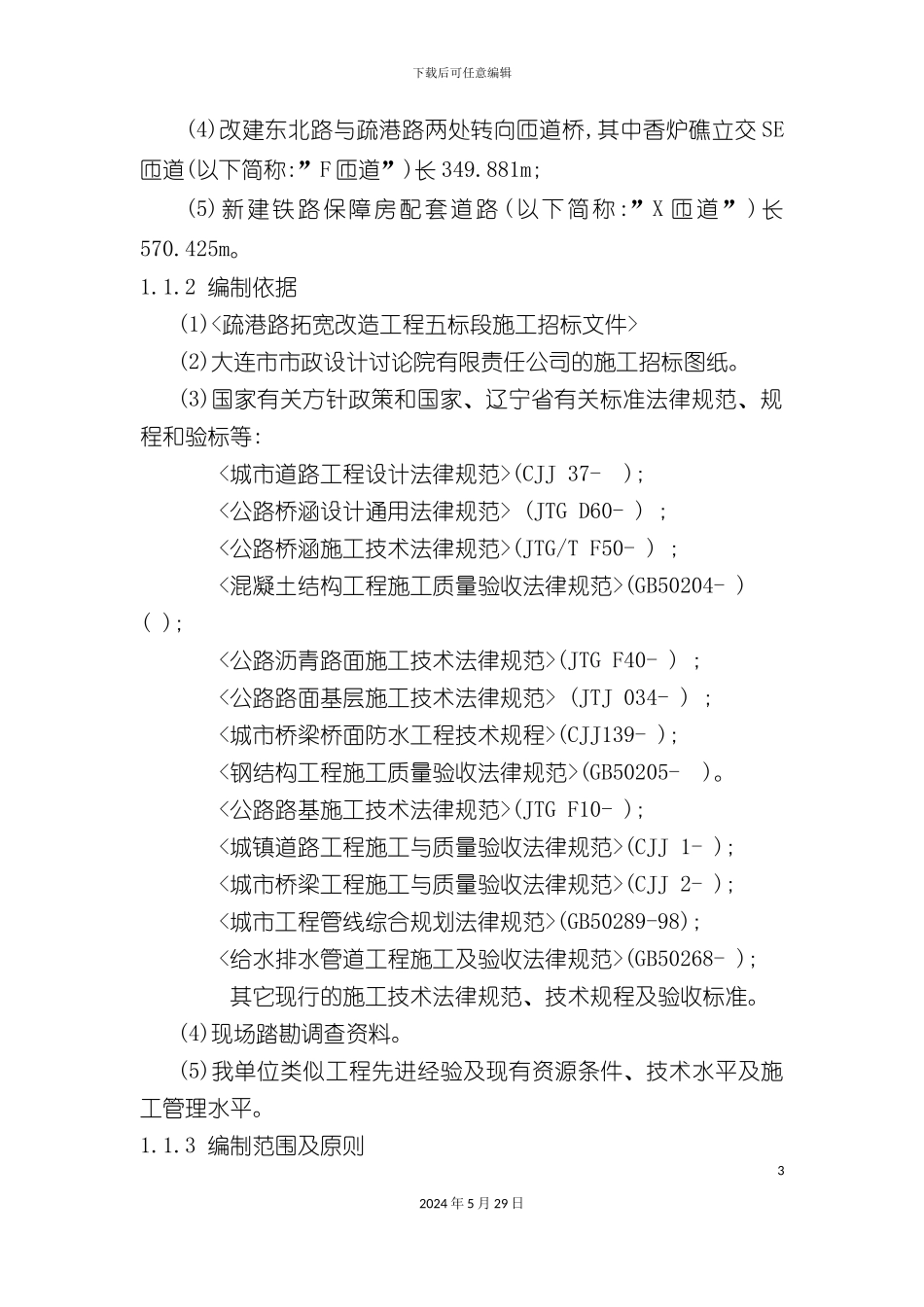

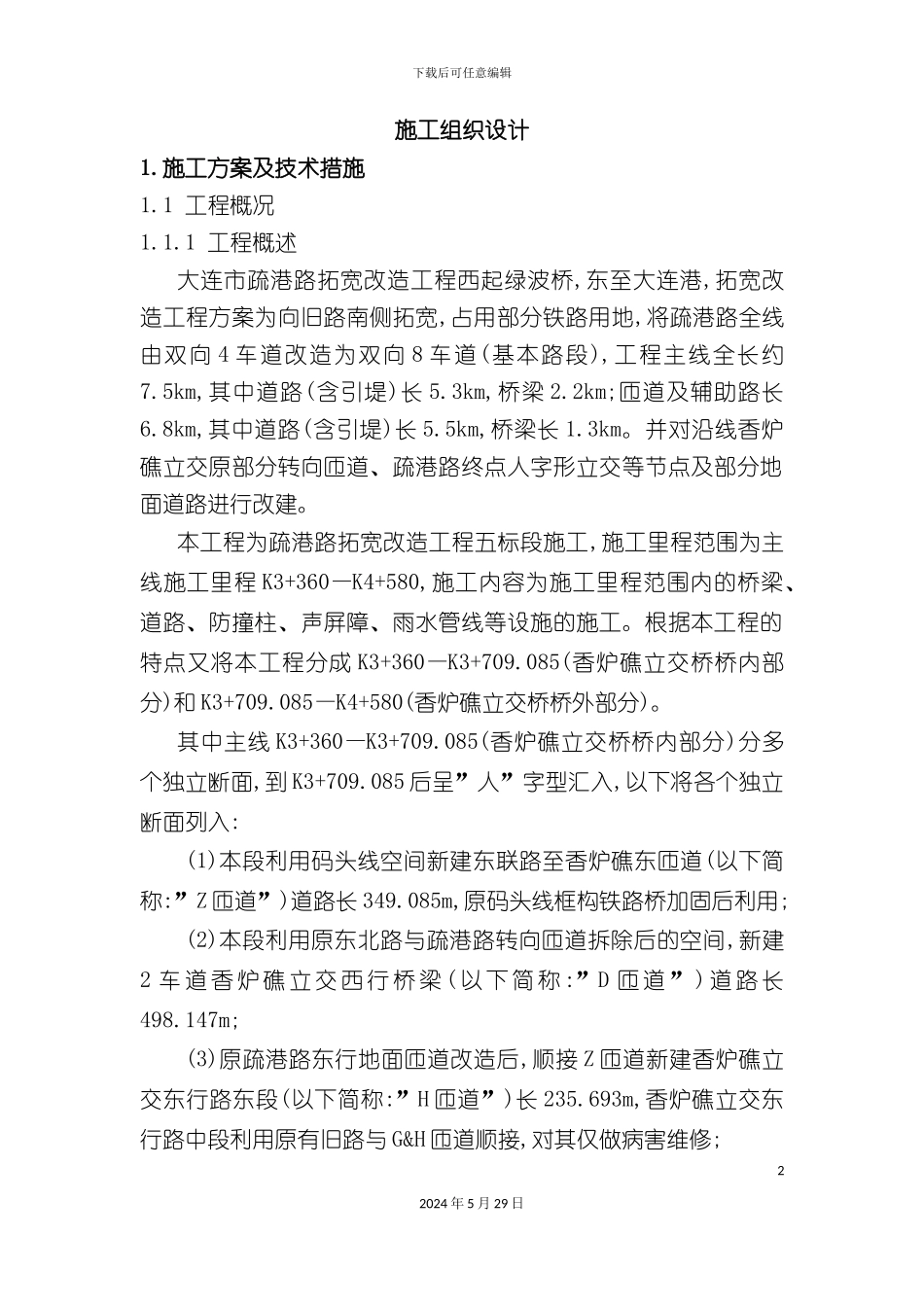

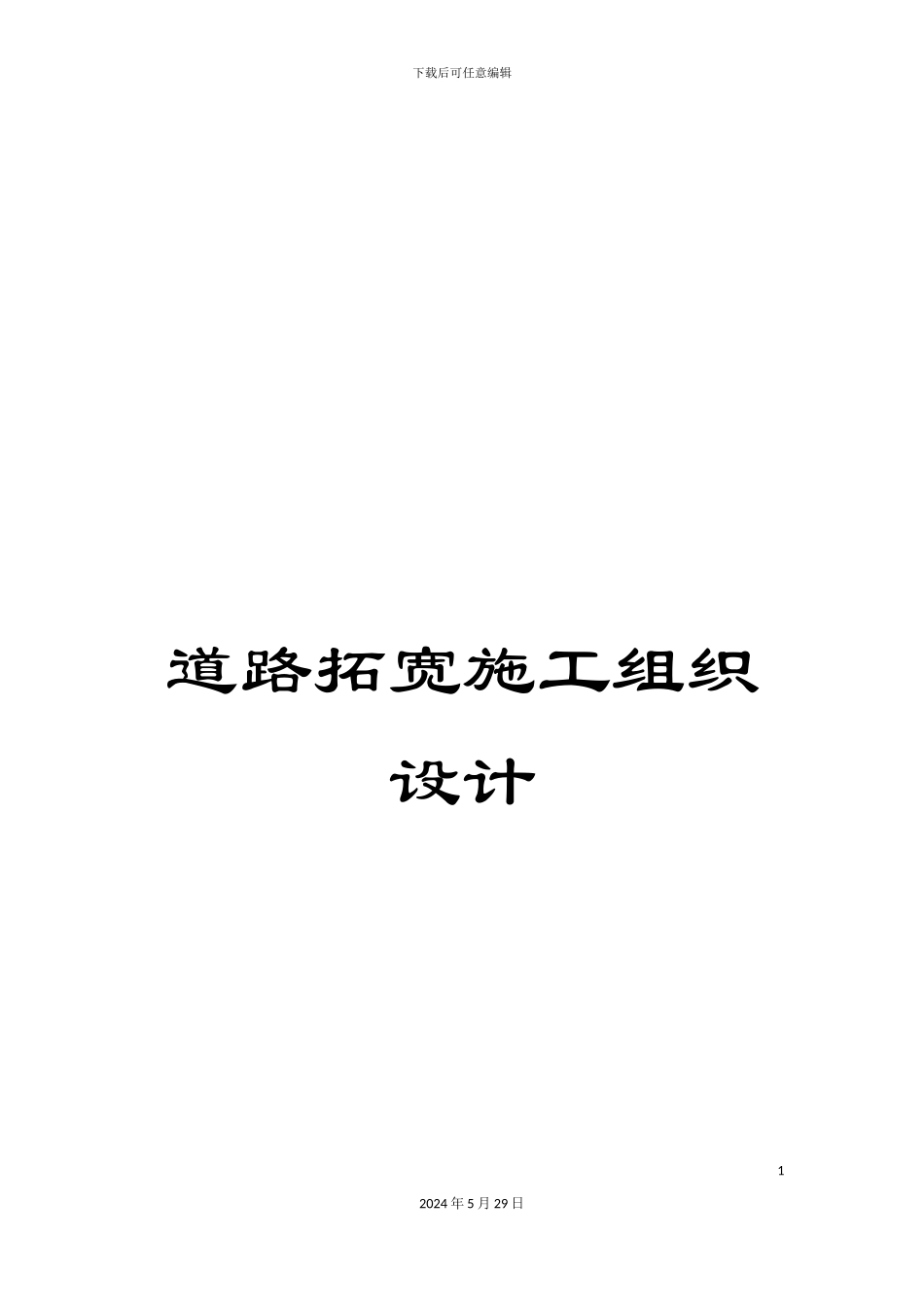

下载后可任意编辑道路拓宽施工组织设计12024 年 5 月 29 日下载后可任意编辑施工组织设计1.施工方案及技术措施1.1 工程概况1.1.1 工程概述大连市疏港路拓宽改造工程西起绿波桥,东至大连港,拓宽改造工程方案为向旧路南侧拓宽,占用部分铁路用地,将疏港路全线由双向 4 车道改造为双向 8 车道(基本路段),工程主线全长约7.5km,其中道路(含引堤)长 5.3km,桥梁 2.2km;匝道及辅助路长6.8km,其中道路(含引堤)长 5.5km,桥梁长 1.3km。并对沿线香炉礁立交原部分转向匝道、疏港路终点人字形立交等节点及部分地面道路进行改建。本工程为疏港路拓宽改造工程五标段施工,施工里程范围为主线施工里程 K3+360—K4+580,施工内容为施工里程范围内的桥梁、道路、防撞柱、声屏障、雨水管线等设施的施工。根据本工程的特点又将本工程分成 K3+360—K3+709.085(香炉礁立交桥桥内部分)和 K3+709.085—K4+580(香炉礁立交桥桥外部分)。其中主线 K3+360—K3+709.085(香炉礁立交桥桥内部分)分多个独立断面,到 K3+709.085 后呈”人”字型汇入,以下将各个独立断面列入:(1)本段利用码头线空间新建东联路至香炉礁东匝道(以下简称:”Z 匝道”)道路长 349.085m,原码头线框构铁路桥加固后利用;(2)本段利用原东北路与疏港路转向匝道拆除后的空间,新建2 车 道 香 炉 礁 立 交 西 行 桥 梁 ( 以 下 简 称 :”D 匝 道 ” ) 道 路 长498.147m;(3)原疏港路东行地面匝道改造后,顺接 Z 匝道新建香炉礁立交东行路东段(以下简称:”H 匝道”)长 235.693m,香炉礁立交东行路中段利用原有旧路与 G&H 匝道顺接,对其仅做病害维修; 22024 年 5 月 29 日下载后可任意编辑(4)改建东北路与疏港路两处转向匝道桥,其中香炉礁立交 SE匝道(以下简称:”F 匝道”)长 349.881m;(5)新建铁路保障房配套道路 (以下简称:”X 匝道”)长570.425m。1.1.2 编制依据(1)<疏港路拓宽改造工程五标段施工招标文件>(2)大连市市政设计讨论院有限责任公司的施工招标图纸。(3)国家有关方针政策和国家、辽宁省有关标准法律规范、规程和验标等:<城市道路工程设计法律规范>(CJJ 37- );<公路桥涵设计通用法律规范> (JTG D60- ) ;<公路桥涵施工技术法律规范>(JTG/T F50- ) ;<混凝土结构工程施工质量验收法律规范>(GB50204- )( );<公路沥青路面施工技术法律规范>(JTG F40- ) ;<公路路面基层施工技术法律规范> (JTJ 034- ) ;<城市桥梁桥面防水工程技术规...
