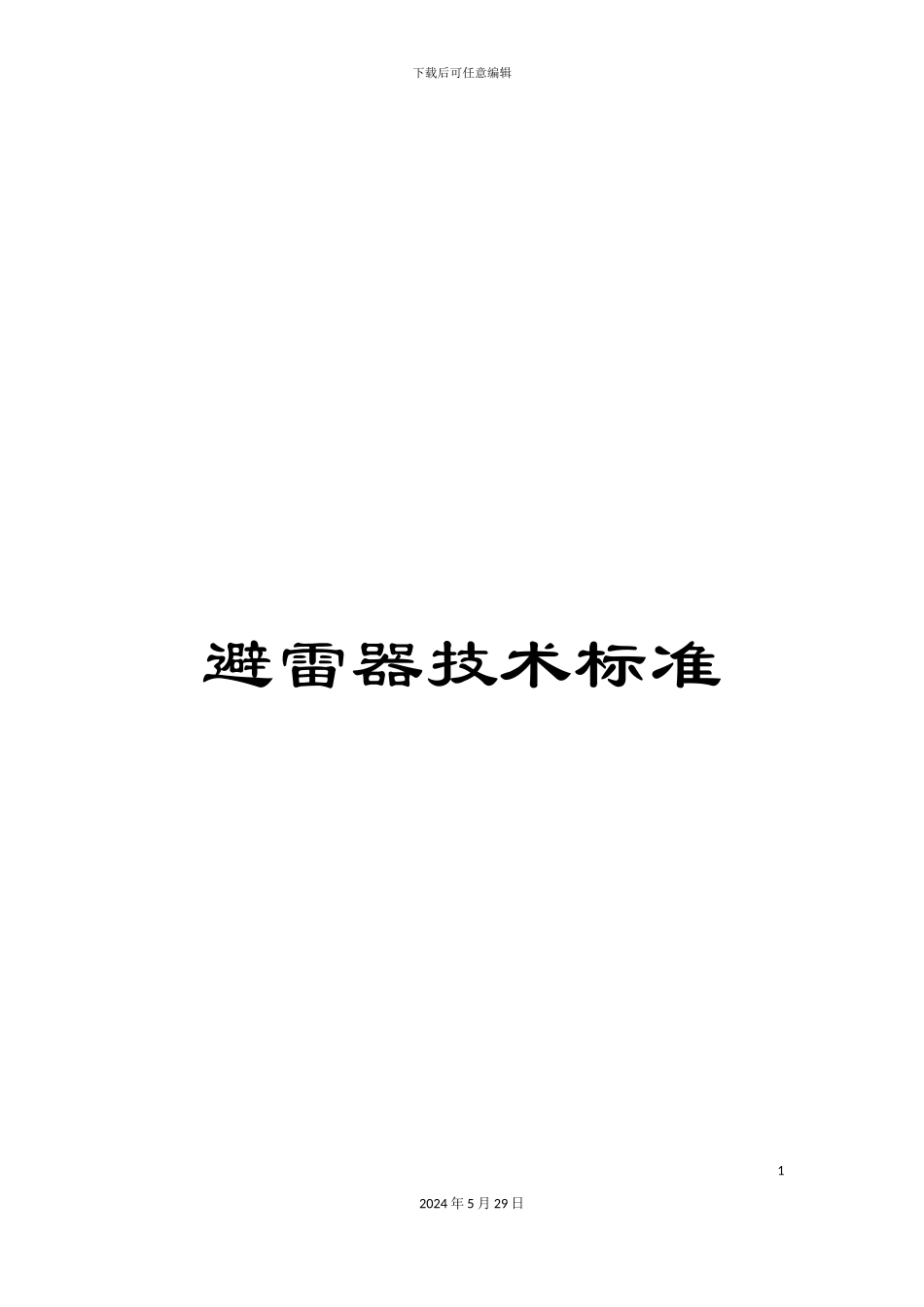

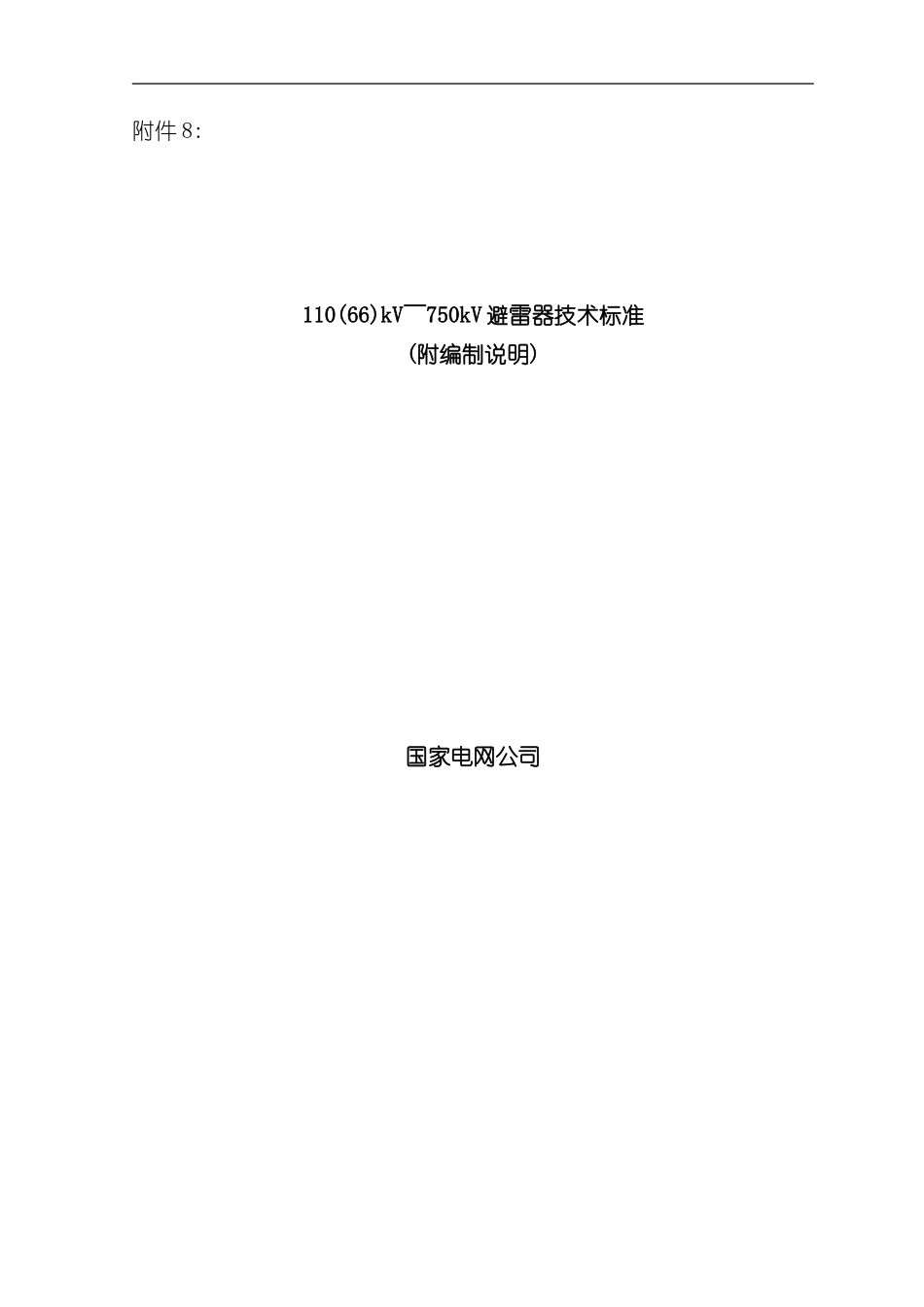

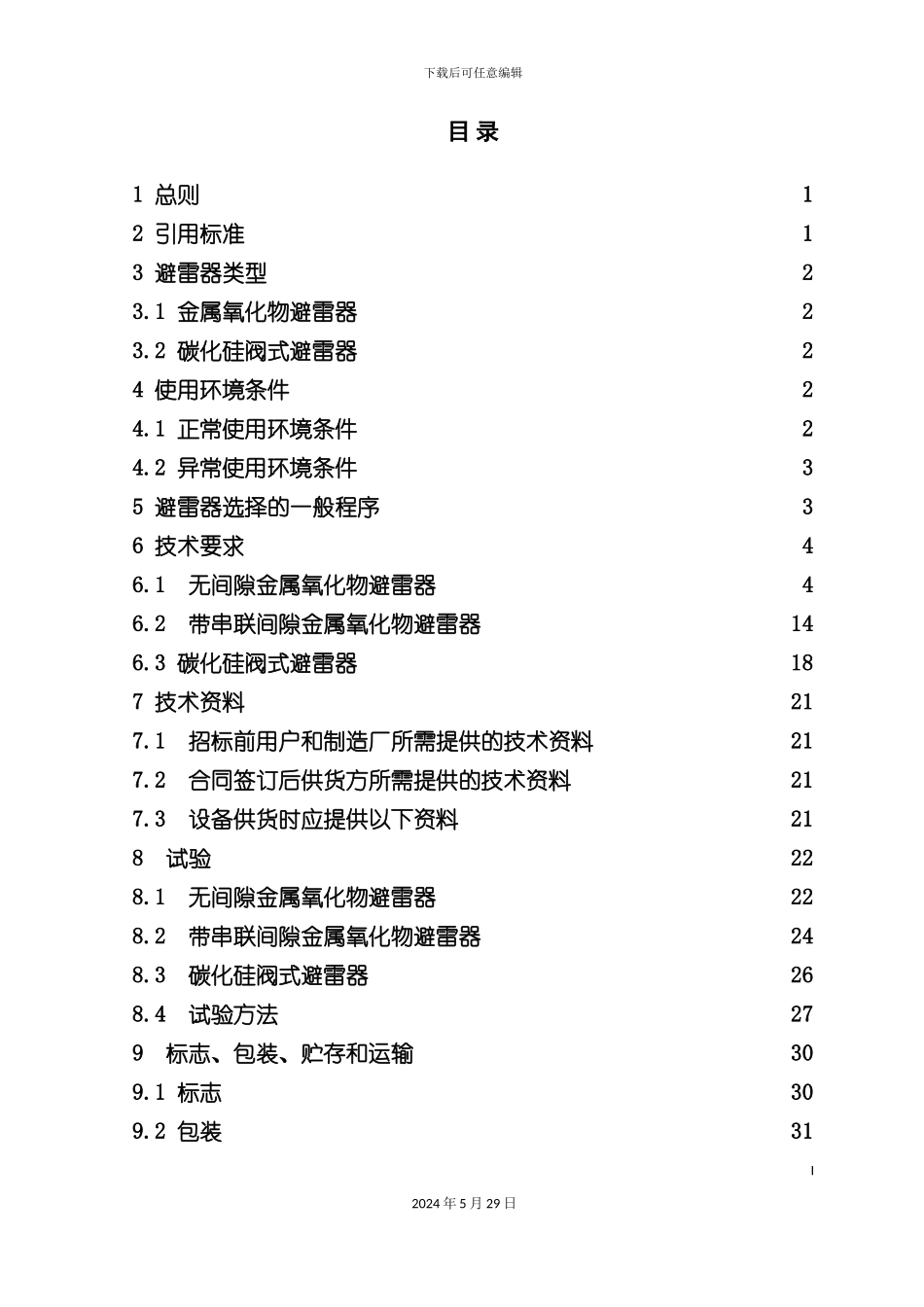

下载后可任意编辑避雷器技术标准12024 年 5 月 29 日附件 8:110(66)kV～750kV 避雷器技术标准(附编制说明)国家电网公司下载后可任意编辑目 录1 总则12 引用标准13 避雷器类型23.1 金属氧化物避雷器23.2 碳化硅阀式避雷器24 使用环境条件24.1 正常使用环境条件24.2 异常使用环境条件35 避雷器选择的一般程序36 技术要求46.1 无间隙金属氧化物避雷器46.2 带串联间隙金属氧化物避雷器146.3 碳化硅阀式避雷器187 技术资料217.1 招标前用户和制造厂所需提供的技术资料217.2 合同签订后供货方所需提供的技术资料217.3 设备供货时应提供以下资料218 试验228.1 无间隙金属氧化物避雷器228.2 带串联间隙金属氧化物避雷器248.3 碳化硅阀式避雷器268.4 试验方法279 标志、包装、贮存和运输309.1 标志309.2 包装31I2024 年 5 月 29 日下载后可任意编辑9.3 随产品提供的技术文件319.4 运输和贮存3110 技术服务3110.1 项目管理3110.2 设备监造3110.3 现场服务3110.4 售后服务31附录 A 无间隙金属氧化物避雷器的典型参数33附录 B 避雷器用橡胶密封件的结构型式及系列参数34附录 C 绝缘子金属附件热镀锌层技术要求37附录 D 碳化硅阀式避雷器的电气特性38附录 E 碳化硅阀式避雷器直流泄漏电流要求39附录 F 碳化硅阀式避雷器用碳化硅技术要求40II2024 年 5 月 29 日下载后可任意编辑110(66)kV～750kV避雷器技术标准1 总则1.1 为适应电网的进展要求,提高设备运行的安全可靠性,加强输变电设备技术管理,特制定本技术标准。1.2 本标准是依据国家和国际的有关标准、规程和法律规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。1.3 本标准对金属氧化物避雷器、碳化硅阀式避雷器设备的设计选型(运行选用)、订货、监造、出厂验收、包装运输、现场安装和现场验收等环节提出了具体的技术要求。1.4 本标准适用于国家电网公司系统的110(66)kV～750kV金属氧化物避雷器以及沟通电力系统标称电压110(66)kV～500kV碳化硅阀式避雷器。35kV及以下电压等级避雷器可参照执行。2 引用标准以下为输电设备设计、制造及试验所应遵循的国家、行业和企业的标准及法律规范,但不但限于此:GB 311.1-1997 高压输变电设备的绝缘配合GB 2900.12-1989 电工名词术语 避雷器GB 2900.19-1982 电工名词术语 高电压试验技术和绝缘配合GB 7327-1987 沟通系统用碳化硅阀式避雷器GB...
