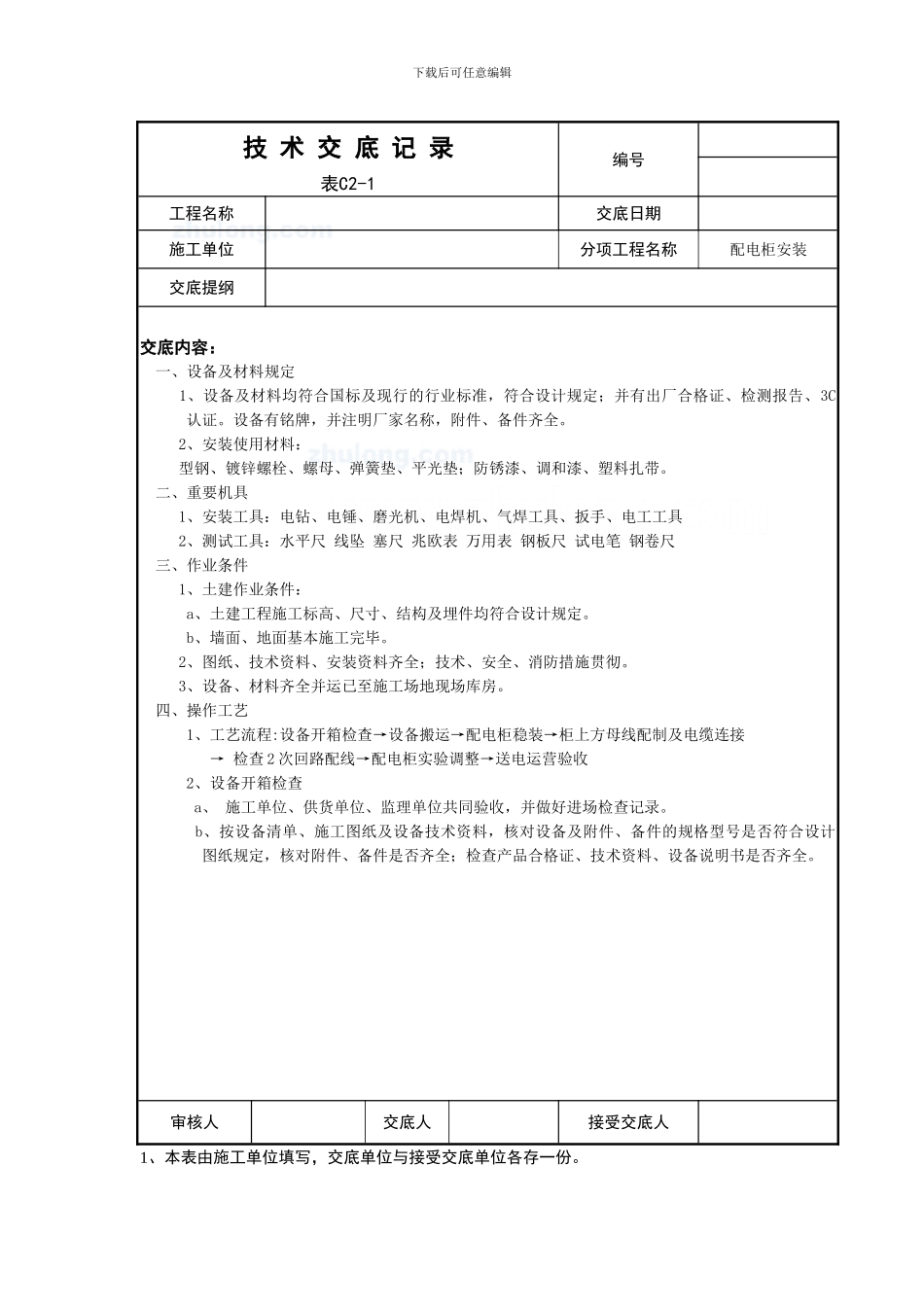

下载后可任意编辑技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提纲交底内容：一、设备及材料规定 1、设备及材料均符合国标及现行的行业标准，符合设计规定；并有出厂合格证、检测报告、3C认证。设备有铭牌，并注明厂家名称，附件、备件齐全。 2、安装使用材料： 型钢、镀锌螺栓、螺母、弹簧垫、平光垫；防锈漆、调和漆、塑料扎带。二、重要机具 1、安装工具：电钻、电锤、磨光机、电焊机、气焊工具、扳手、电工工具 2、测试工具：水平尺 线坠 塞尺 兆欧表 万用表 钢板尺 试电笔 钢卷尺三、作业条件 1、土建作业条件： a、土建工程施工标高、尺寸、结构及埋件均符合设计规定。 b、墙面、地面基本施工完毕。 2、图纸、技术资料、安装资料齐全；技术、安全、消防措施贯彻。 3、设备、材料齐全并运已至施工场地现场库房。四、操作工艺1、工艺流程:设备开箱检查→设备搬运→配电柜稳装→柜上方母线配制及电缆连接 → 检查 2 次回路配线→配电柜实验调整→送电运营验收 2、设备开箱检查 a、 施工单位、供货单位、监理单位共同验收，并做好进场检查记录。 b、按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸规定，核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。下载后可任意编辑2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提纲下载后可任意编辑c、检查柜体外观无划痕、无变形、油漆完整无损等； d、柜内部检查电气装置及元件等规格、型号、品牌是否符合设计规定；3、设备搬运 采纳人力车搬运，注意保护配电柜外表油漆，配电柜指示灯不受损。 4、配电柜安装 A、基础型钢安装 a、调直型钢：将 10 号槽钢用大锤调直，按图纸、配电柜技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐解决。 b、按设计图纸将预制好的基础型钢架放于予埋铁上，用水平尺找平、找正，可采纳加垫片方法，但垫片不得多于 3 片，再将予埋铁、垫片、基础型钢焊接一体基础型钢顶部应高于抹平地面 100 以上为宜。 基础型钢安装允许偏差如下：垂直度 1mm/米 5mm/全长水平度 1mm/米 5mm/全长c、基础型钢与地线连接：将结...
