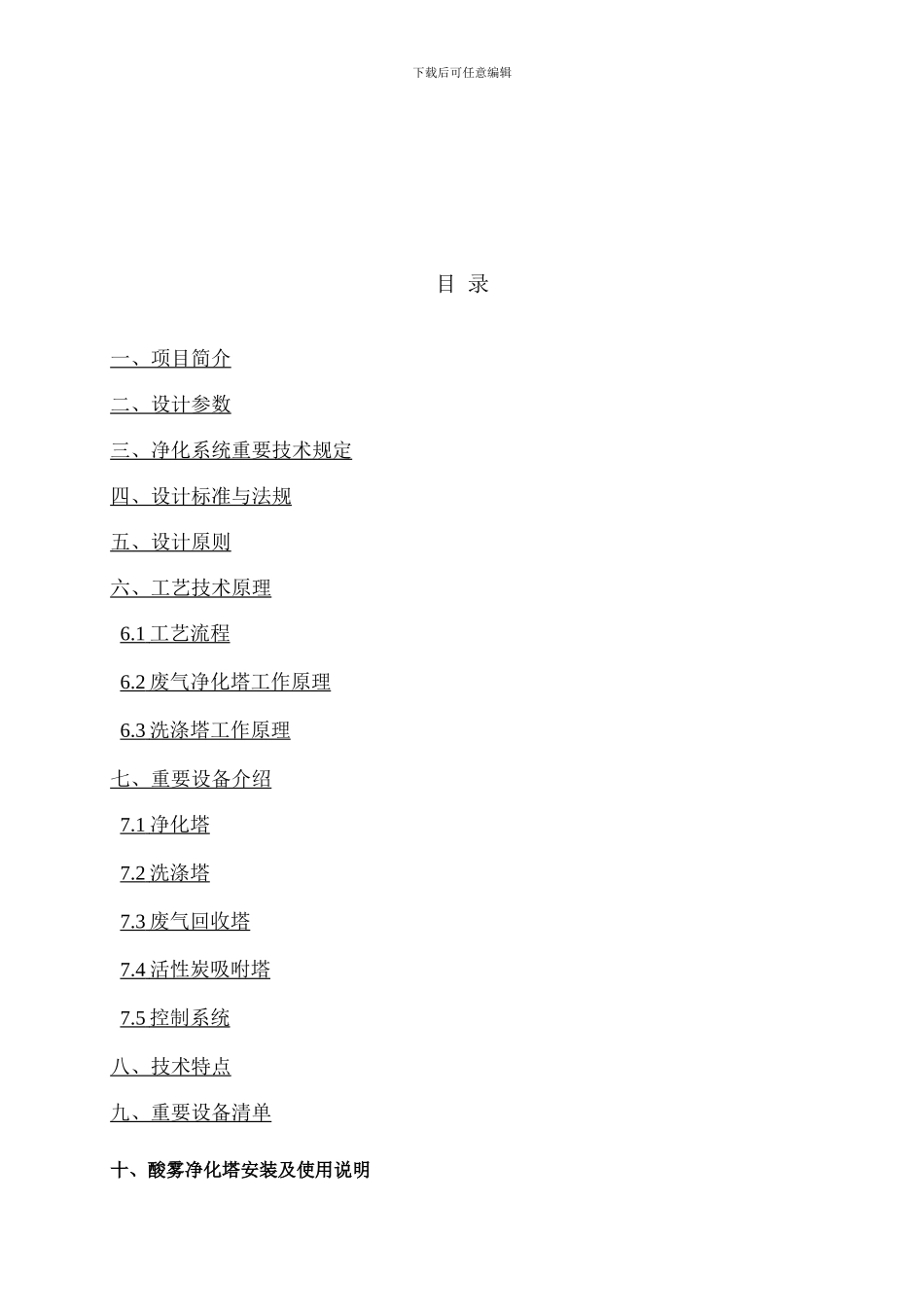

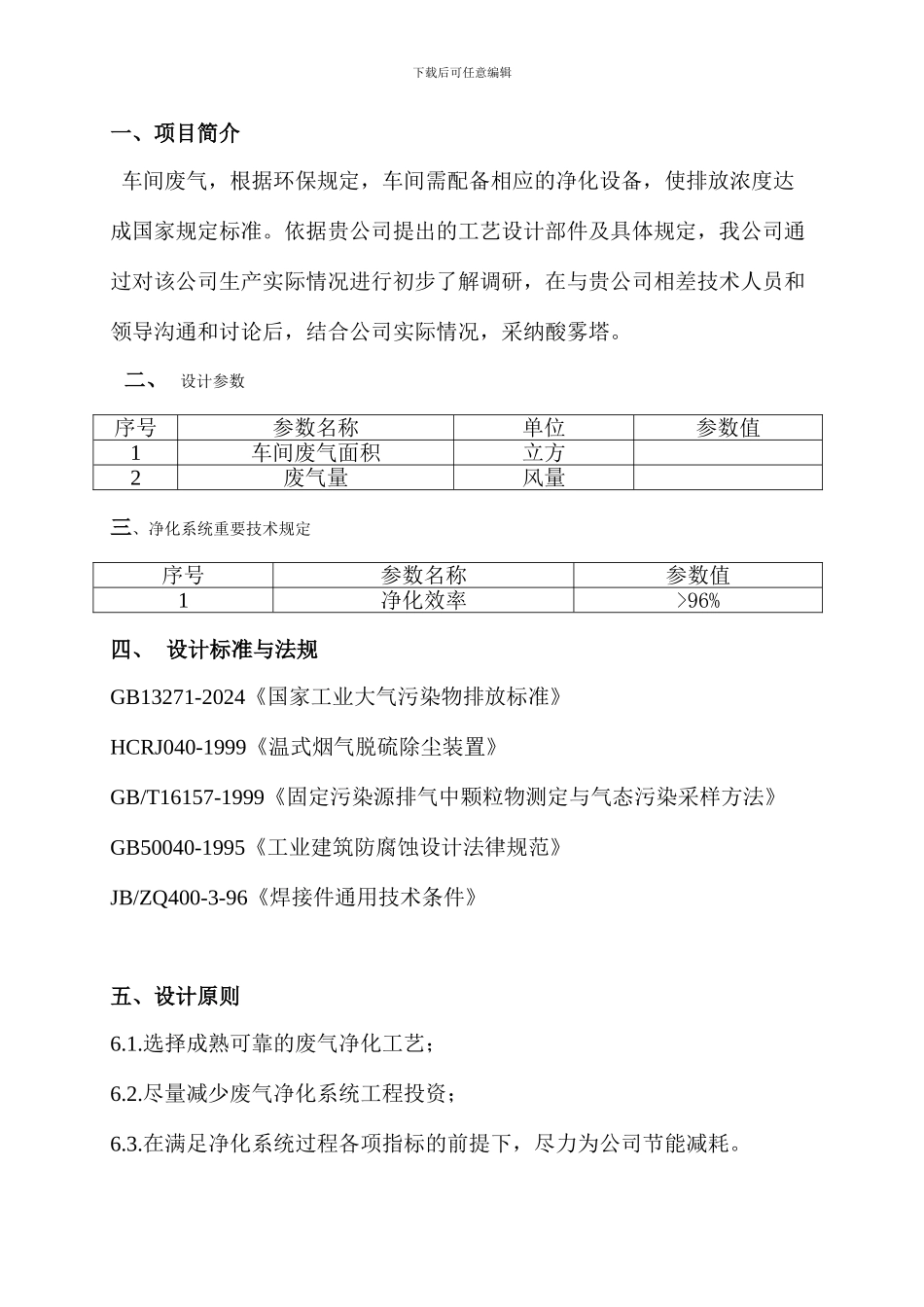

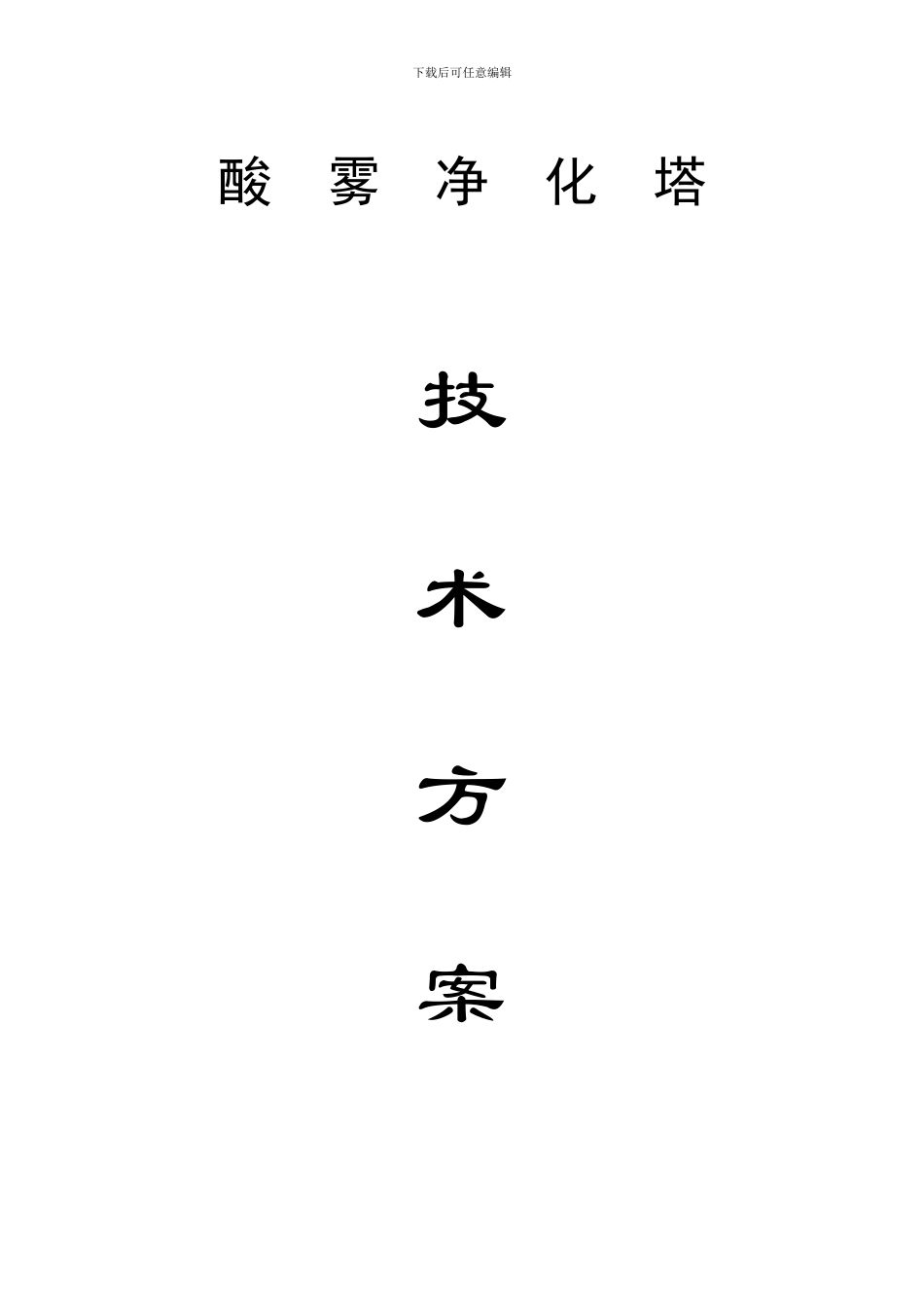

下载后可任意编辑酸 雾 净 化 塔技术方案下载后可任意编辑 目 录一、项目简介二、设计参数三、净化系统重要技术规定四、设计标准与法规五、设计原则六、工艺技术原理 6.1 工艺流程 6.2 废气净化塔工作原理 6.3 洗涤塔工作原理 七、重要设备介绍 7.1 净化塔 7.2 洗涤塔 7.3 废气回收塔 7.4 活性炭吸咐塔 7.5 控制系统 八、技术特点九、重要设备清单十、酸雾净化塔安装及使用说明下载后可任意编辑一、项目简介 车间废气，根据环保规定，车间需配备相应的净化设备，使排放浓度达成国家规定标准。依据贵公司提出的工艺设计部件及具体规定，我公司通过对该公司生产实际情况进行初步了解调研，在与贵公司相差技术人员和领导沟通和讨论后，结合公司实际情况，采纳酸雾塔。二、 设计参数序号参数名称单位参数值1车间废气面积立方2废气量风量三、净化系统重要技术规定序号参数名称参数值1净化效率>96%四、 设计标准与法规GB13271-2024《国家工业大气污染物排放标准》HCRJ040-1999《温式烟气脱硫除尘装置》GB/T16157-1999《固定污染源排气中颗粒物测定与气态污染采样方法》GB50040-1995《工业建筑防腐蚀设计法律规范》JB/ZQ400-3-96《焊接件通用技术条件》五、设计原则6.1.选择成熟可靠的废气净化工艺；6.2.尽量减少废气净化系统工程投资；6.3.在满足净化系统过程各项指标的前提下，尽力为公司节能减耗。下载后可任意编辑六、 工艺技术原理6.1 工艺流程6.2 废气塔工作原理 废气塔具有阻力小、能耗省、噪音低、解决效率高，能解决氯化氢气体、氟化氢气体、氨气雾、铬酸雾、氰氢酸气体、碱蒸气、硫化氢气体等气体的新型净化塔，它具有净化效率凑、占地面积小、耐腐蚀、耐老化性能好，重量轻的特点。它合用于排放一定浓度的腐蚀性酸雾气体，重要用于化工、电子、医院、讨论中心等场合。原理：通风实验中需解决的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸取反映，使废气浓度减少，然后继续向上进入填料段，废气在塑料球打滚再与吸取液起中和反映，使废气浓度进一步减少后进入脱水器，净化后的气体排出大气。经测定分析，硫酸雾净化可达 93%，硝酸净化率可达 90%，盐下载后可任意编辑酸雾净化率可达 98%、对酸雾净化性达成国内先进水平。酸雾净化塔为圆筒型结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气，出口管连接，塑料球分别装在喷淋内。酸雾净化塔为玻璃钢一体成型，结构...
