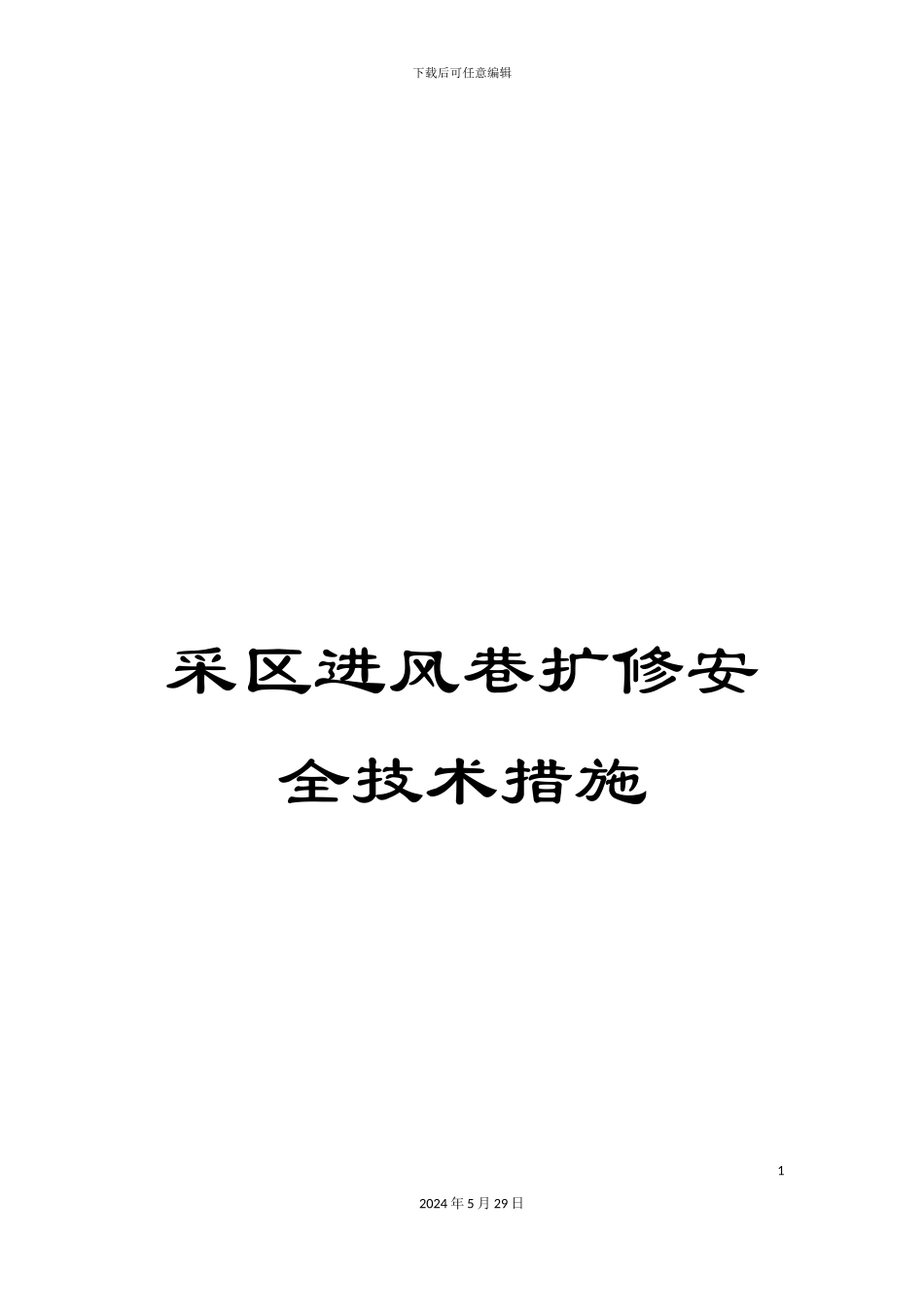

采区进风巷扩修安全技术措施

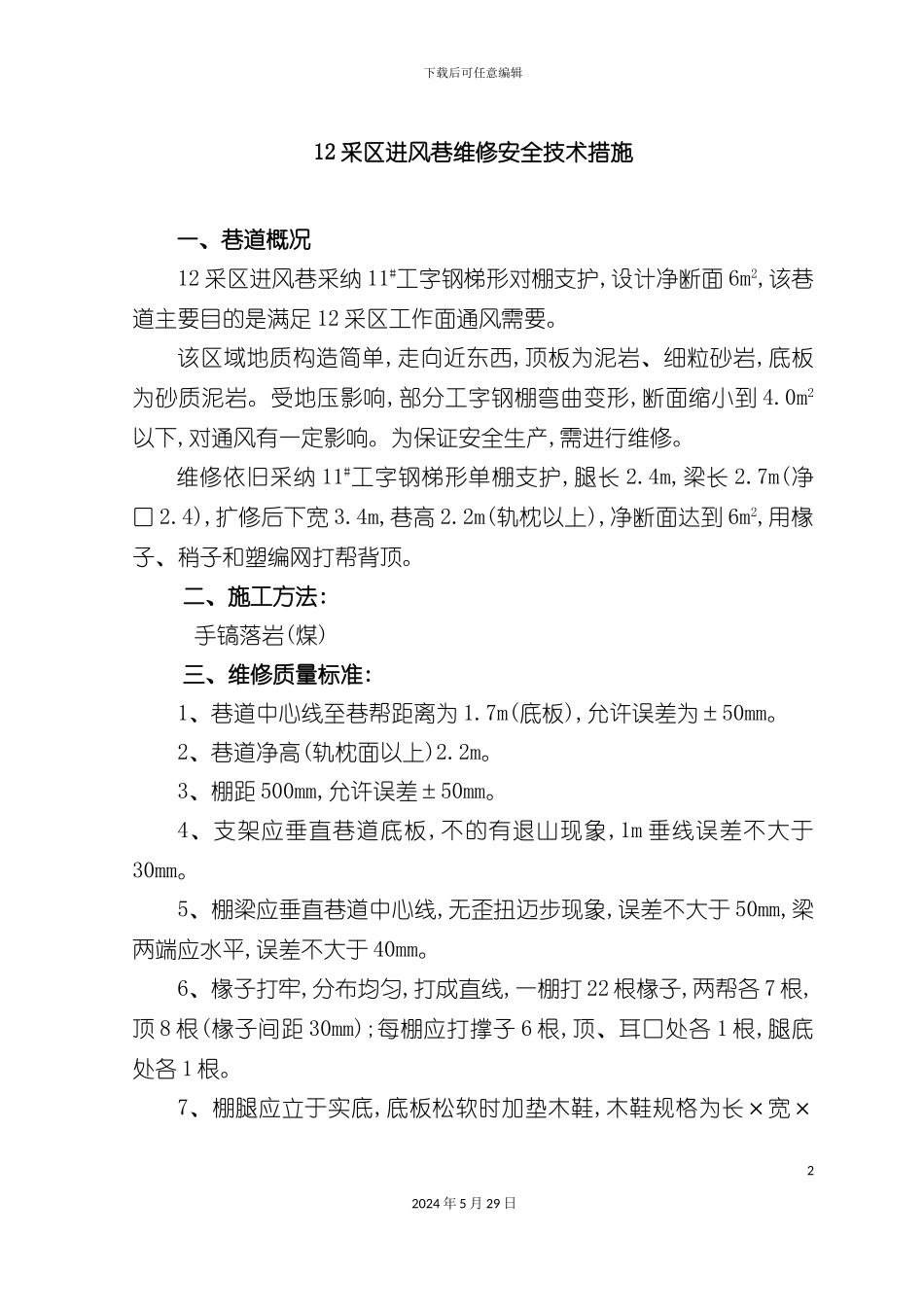

下载后可任意编辑采区进风巷扩修安全技术措施12024 年 5 月 29 日下载后可任意编辑12 采区进风巷维修安全技术措施一、巷道概况12 采区进风巷采纳 11#工字钢梯形对棚支护,设计净断面 6m2,该巷道主要目的是满足 12 采区工作面通风需要。该区域地质构造简单,走向近东西,顶板为泥岩、细粒砂岩,底板为砂质泥岩。受地压影响,部分工字钢棚弯曲变形,断面缩小到 4.0m2以下,对通风有一定影响。为保证安全生产,需进行维修。维修依旧采纳 11#工字钢梯形单棚支护,腿长 2.4m,梁长 2.7m(净口 2.4),扩修后下宽 3.4m,巷高 2.2m(轨枕以上),净断面达到 6m2,用椽子、稍子和塑编网打帮背顶。二、施工方法:手镐落岩(煤)三、维修质量标准:1、巷道中心线至巷帮距离为 1.7m(底板),允许误差为±50mm。2、巷道净高(轨枕面以上)2.2m。3、棚距 500mm,允许误差±50mm。 4、支架应垂直巷道底板,不的有退山现象,1m 垂线误差不大于30mm。5、棚梁应垂直巷道中心线,无歪扭迈步现象,误差不大于 50mm,梁两端应水平,误差不大于 40mm。6、椽子打牢,分布均匀,打成直线,一棚打 22 根椽子,两帮各 7 根,顶 8 根(椽子间距 30mm);每棚应打撑子 6 根,顶、耳口处各 1 根,腿底处各 1 根。7、棚腿应立于实底,底板松软时加垫木鞋,木鞋规格为长×宽×22024 年 5 月 29 日下载后可任意编辑厚=200mm×150mm×50mm,并保持 200mm 柱窝深度。8、梁腿接口严实合缝,其离合不超过 5mm。9、巷道洁净洁净,无杂物,无积水,无淤泥;材料分类、分层码放,做到迎风一头齐,电缆管线悬挂有序。10、空顶超过 400mm 必须使用木垛接顶,茬紧备牢(接顶处用稍子,椽子备顶,不漏碴)稍子铺设严密顺滑,不漏碴,无刺稍,表面用双抗网进行铺设并连接,搭接长度 100-150mm,椽子数量按规定打够,无松动现象,椽子、撑子打成一条线。11、抬棚腿要支在支架顶梁的正下方,抬棚梁头接梁头,与支架棚梁接触处要用背楔背牢。四、维修流程:维修流程:检查加固附近支架---拆除支架---架棚1、维修前应达到以下要求:(1)维修前首先加固扩修地点前后支护,维修过的工字钢棚用撑木固定,对未扩修的工字钢棚用 DW22-300/100 型液压支柱进行加固。每棚用两根液压支柱加固,液压支柱顶盖加 5mm 厚木板支在顶梁的两端,加固长度不低于 3 棚,初撑力达到 110kN。支柱应用防倒绳拴在顶梁上,防止倒柱伤人。(2)扩修前后的管线、电缆要加以妥善保护,扩修前将敷设在两帮上的管线、电缆放到底板上,然后用皮带覆盖,前后...
