重力式挡土墙作业指导书

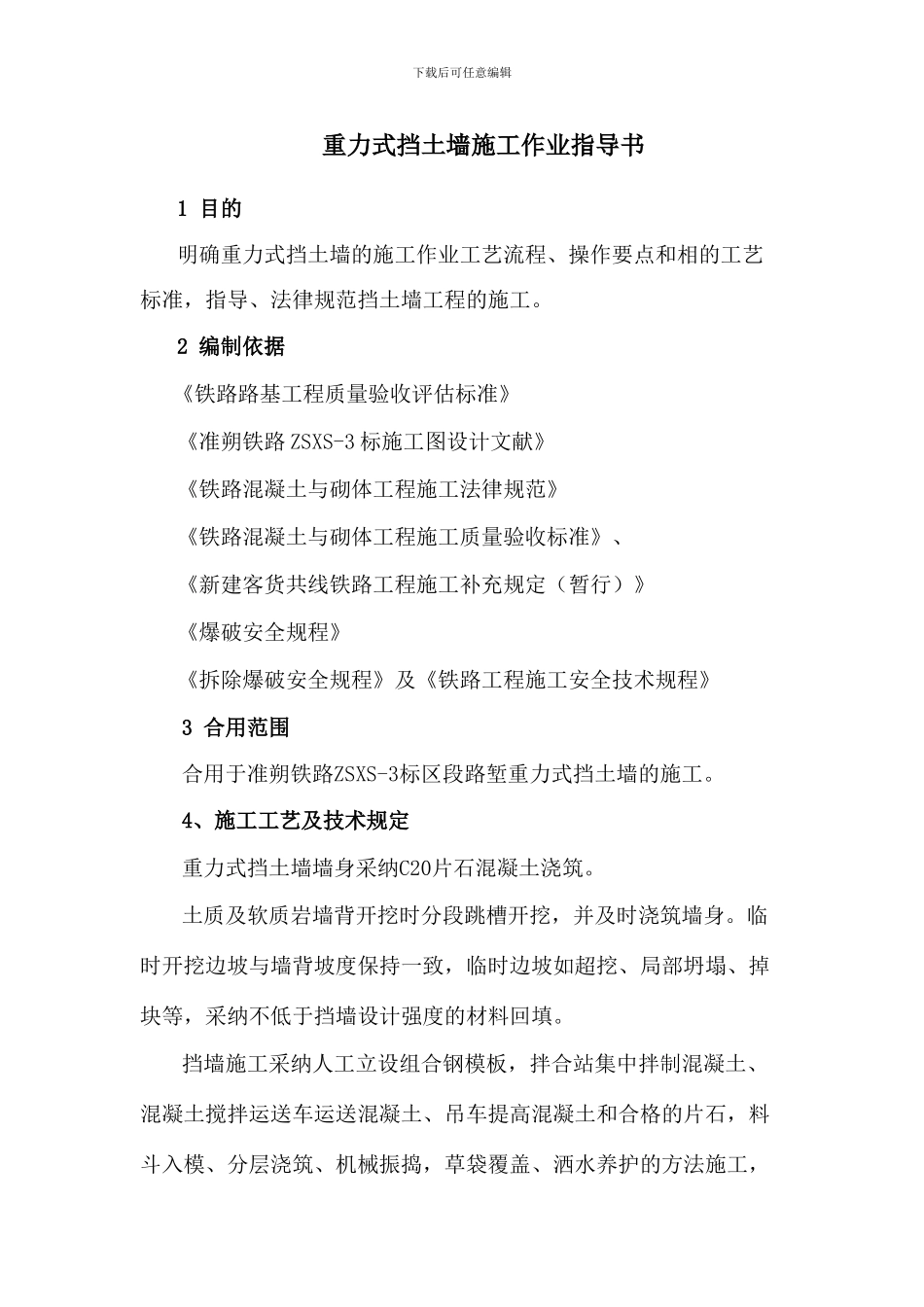

重力式挡土墙作业指导书_第1页
1/9

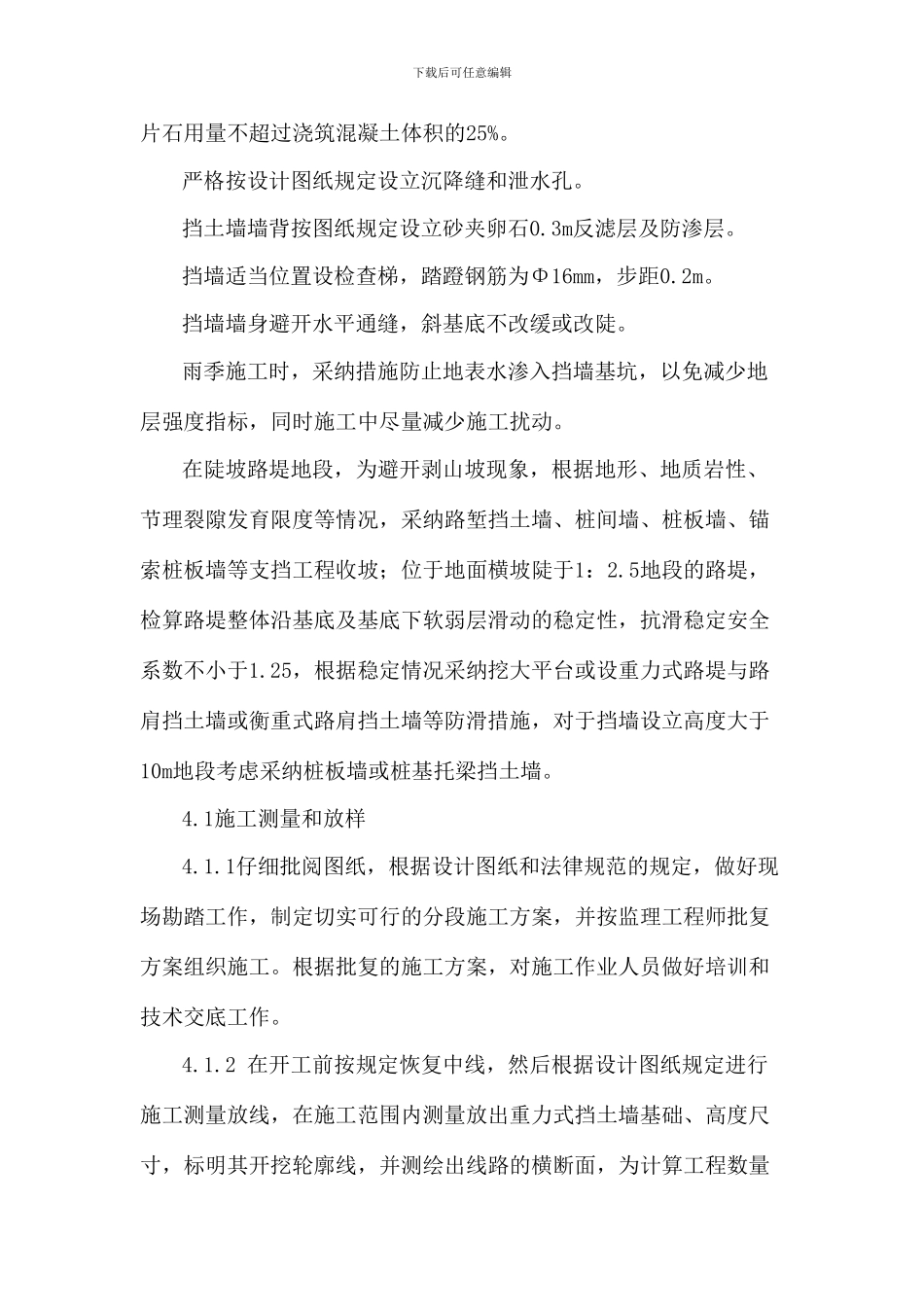

重力式挡土墙作业指导书_第2页
2/9

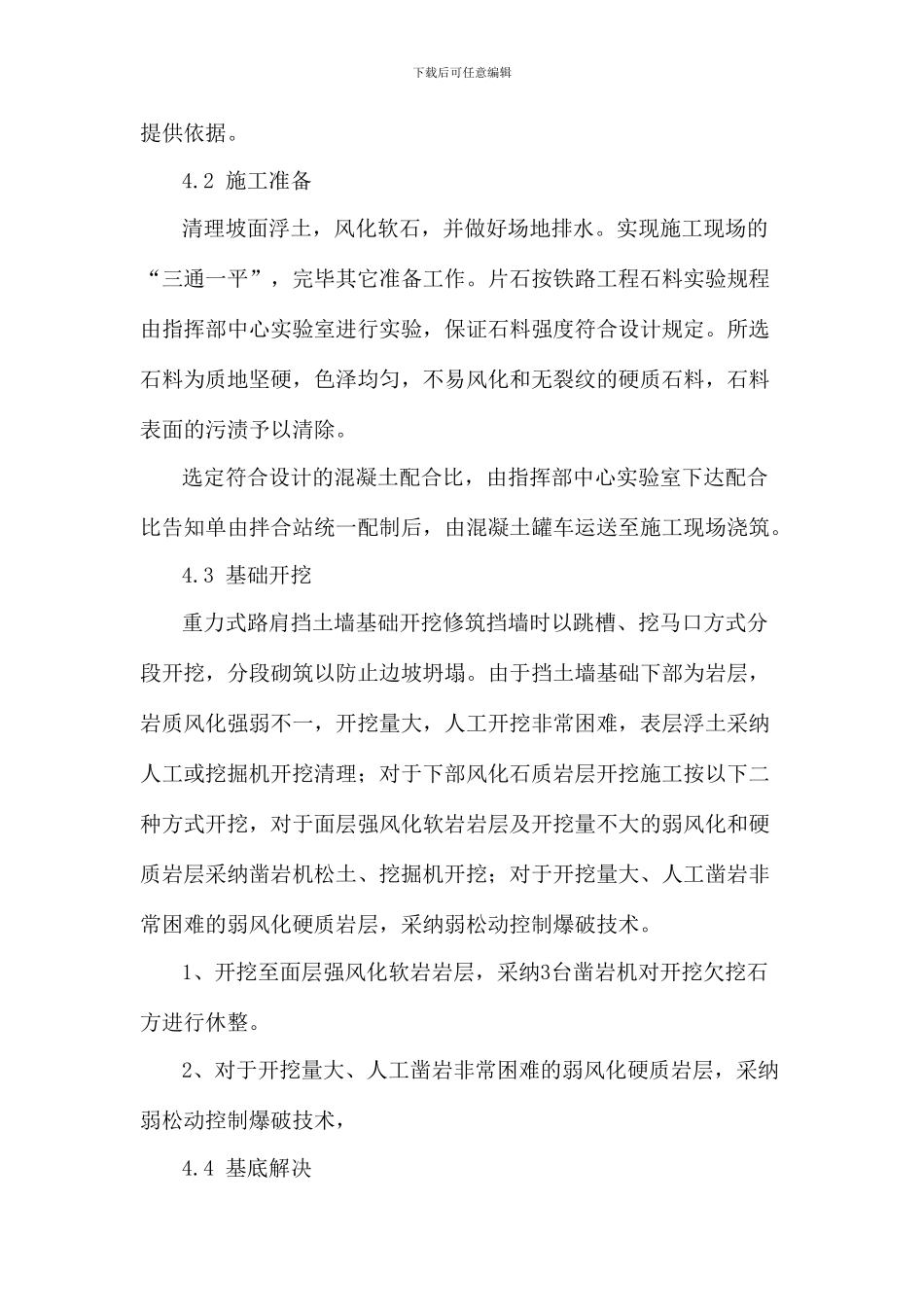

重力式挡土墙作业指导书_第3页
3/9
下载后可任意编辑重力式挡土墙施工作业指导书1 目的明确重力式挡土墙的施工作业工艺流程、操作要点和相的工艺标准,指导、法律规范挡土墙工程的施工。2 编制依据《铁路路基工程质量验收评估标准》《准朔铁路 ZSXS-3 标施工图设计文献》《铁路混凝土与砌体工程施工法律规范》《铁路混凝土与砌体工程施工质量验收标准》、《新建客货共线铁路工程施工补充规定(暂行)》《爆破安全规程》《拆除爆破安全规程》及《铁路工程施工安全技术规程》3 合用范围合用于准朔铁路ZSXS-3标区段路堑重力式挡土墙的施工。4、施工工艺及技术规定重力式挡土墙墙身采纳C20片石混凝土浇筑。土质及软质岩墙背开挖时分段跳槽开挖,并及时浇筑墙身。临时开挖边坡与墙背坡度保持一致,临时边坡如超挖、局部坍塌、掉块等,采纳不低于挡墙设计强度的材料回填。挡墙施工采纳人工立设组合钢模板,拌合站集中拌制混凝土、混凝土搅拌运送车运送混凝土、吊车提高混凝土和合格的片石,料斗入模、分层浇筑、机械振捣,草袋覆盖、洒水养护的方法施工,下载后可任意编辑片石用量不超过浇筑混凝土体积的25%。严格按设计图纸规定设立沉降缝和泄水孔。挡土墙墙背按图纸规定设立砂夹卵石0.3m反滤层及防渗层。挡墙适当位置设检查梯,踏蹬钢筋为Φ16mm,步距0.2m。挡墙墙身避开水平通缝,斜基底不改缓或改陡。雨季施工时,采纳措施防止地表水渗入挡墙基坑,以免减少地层强度指标,同时施工中尽量减少施工扰动。在陡坡路堤地段,为避开剥山坡现象,根据地形、地质岩性、节理裂隙发育限度等情况,采纳路堑挡土墙、桩间墙、桩板墙、锚索桩板墙等支挡工程收坡;位于地面横坡陡于1:2.5地段的路堤,检算路堤整体沿基底及基底下软弱层滑动的稳定性,抗滑稳定安全系数不小于1.25,根据稳定情况采纳挖大平台或设重力式路堤与路肩挡土墙或衡重式路肩挡土墙等防滑措施,对于挡墙设立高度大于10m地段考虑采纳桩板墙或桩基托梁挡土墙。4.1施工测量和放样4.1.1仔细批阅图纸,根据设计图纸和法律规范的规定,做好现场勘踏工作,制定切实可行的分段施工方案,并按监理工程师批复方案组织施工。根据批复的施工方案,对施工作业人员做好培训和技术交底工作。4.1.2 在开工前按规定恢复中线,然后根据设计图纸规定进行施工测量放线,在施工范围内测量放出重力式挡土墙基础、高度尺寸,标明其开挖轮廓线,并测绘出线路的横断面,为计算工程数量下载后可任意编辑提供依据。4.2 施工准备清理坡面浮土,风化软石...
