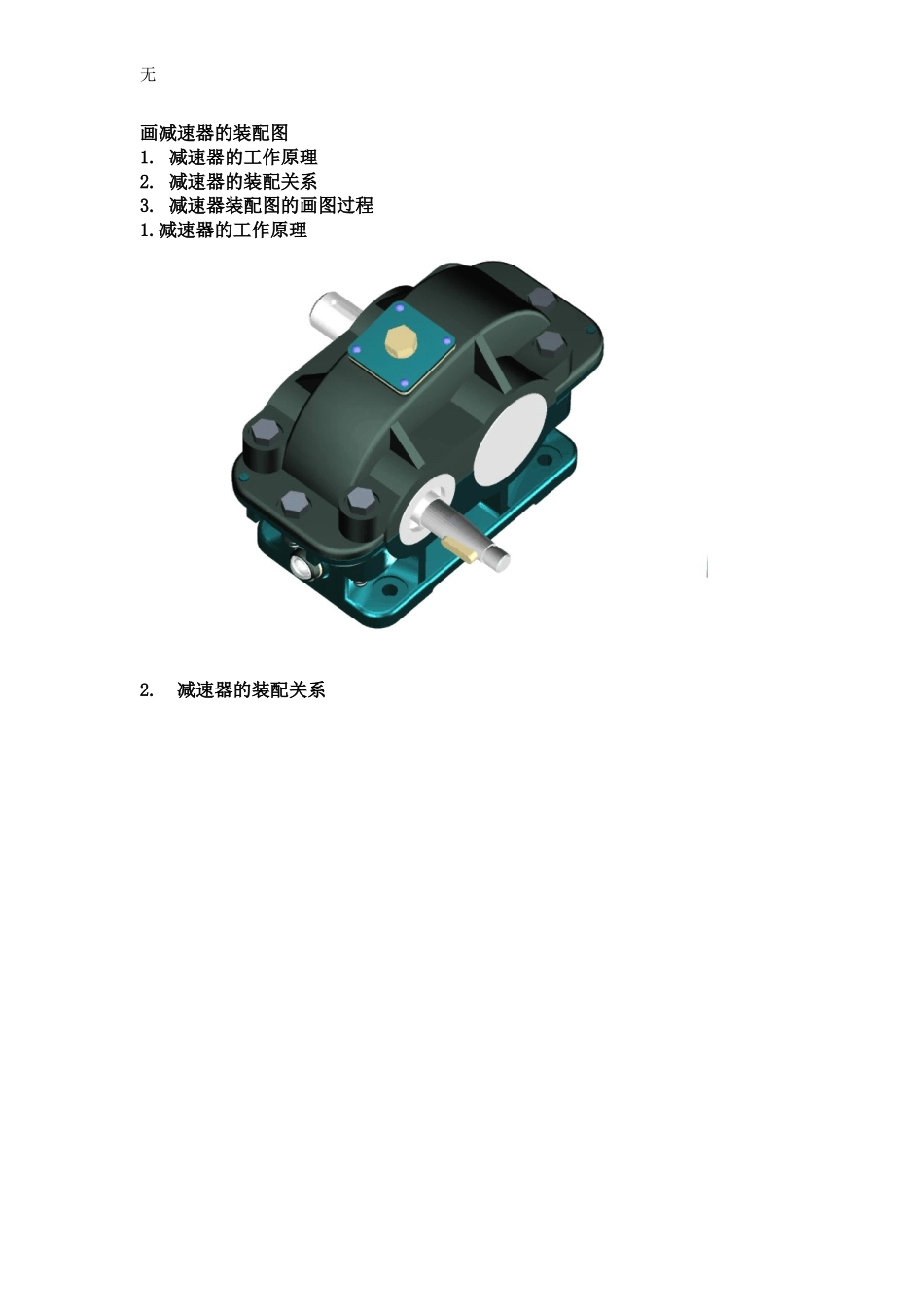

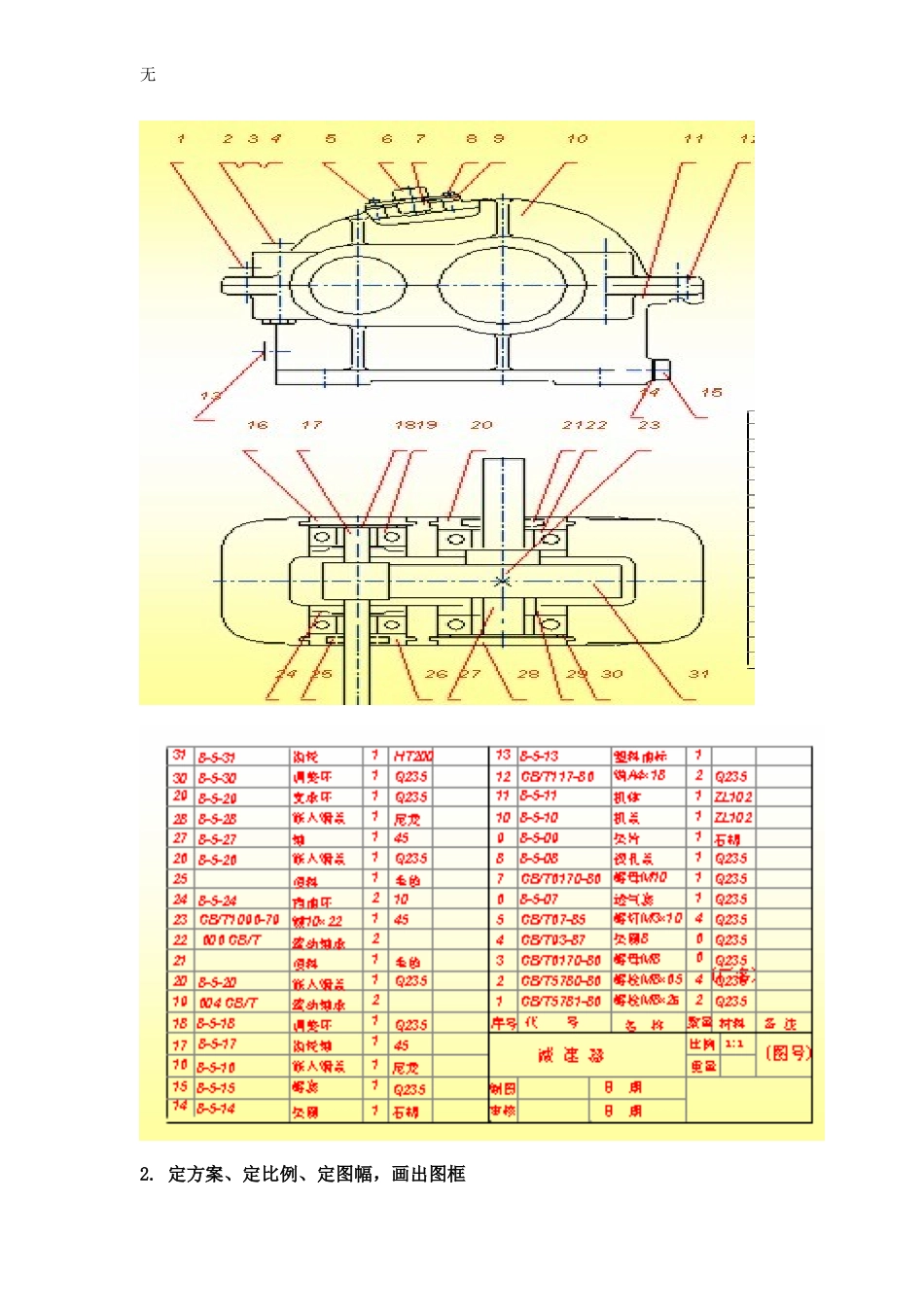

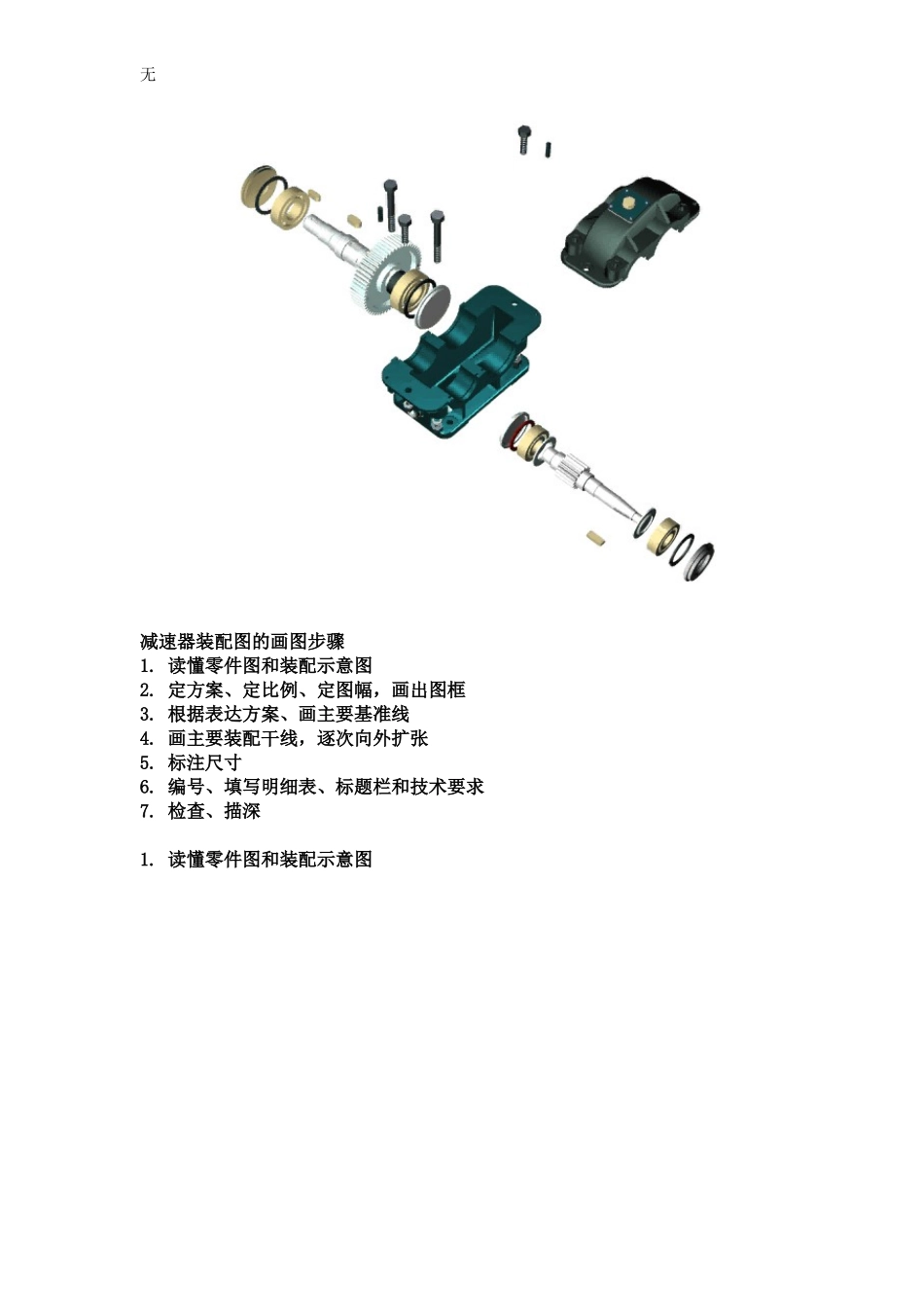

无画减速器的装配图1.减速器的工作原理2.减速器的装配关系3.减速器装配图的画图过程1.减速器的工作原理2.减速器的装配关系无减速器装配图的画图步骤1.读懂零件图和装配示意图2.定方案、定比例、定图幅,画出图框3.根据表达方案、画主要基准线4.画主要装配干线,逐次向外扩张5.标注尺寸6.编号、填写明细表、标题栏和技术要求7.检查、描深1.读懂零件图和装配示意图无2.定方案、定比例、定图幅,画出图框无3.根据表达方案、画主要基准线4.画主要装配干线,逐次向外扩张(a)画出机体左视图(b)画出机盖无无(c)画出齿轮及齿轮轴(d)画出轴承、轴承端盖、挡油环、轴套及调整环无(e)画出密封圈无(g)画出油塞无(h)画出油标无(i)画出视孔盖无5.标注尺寸无6.编号、填写明细表、标题栏和技术要求7.检查、描深无无
