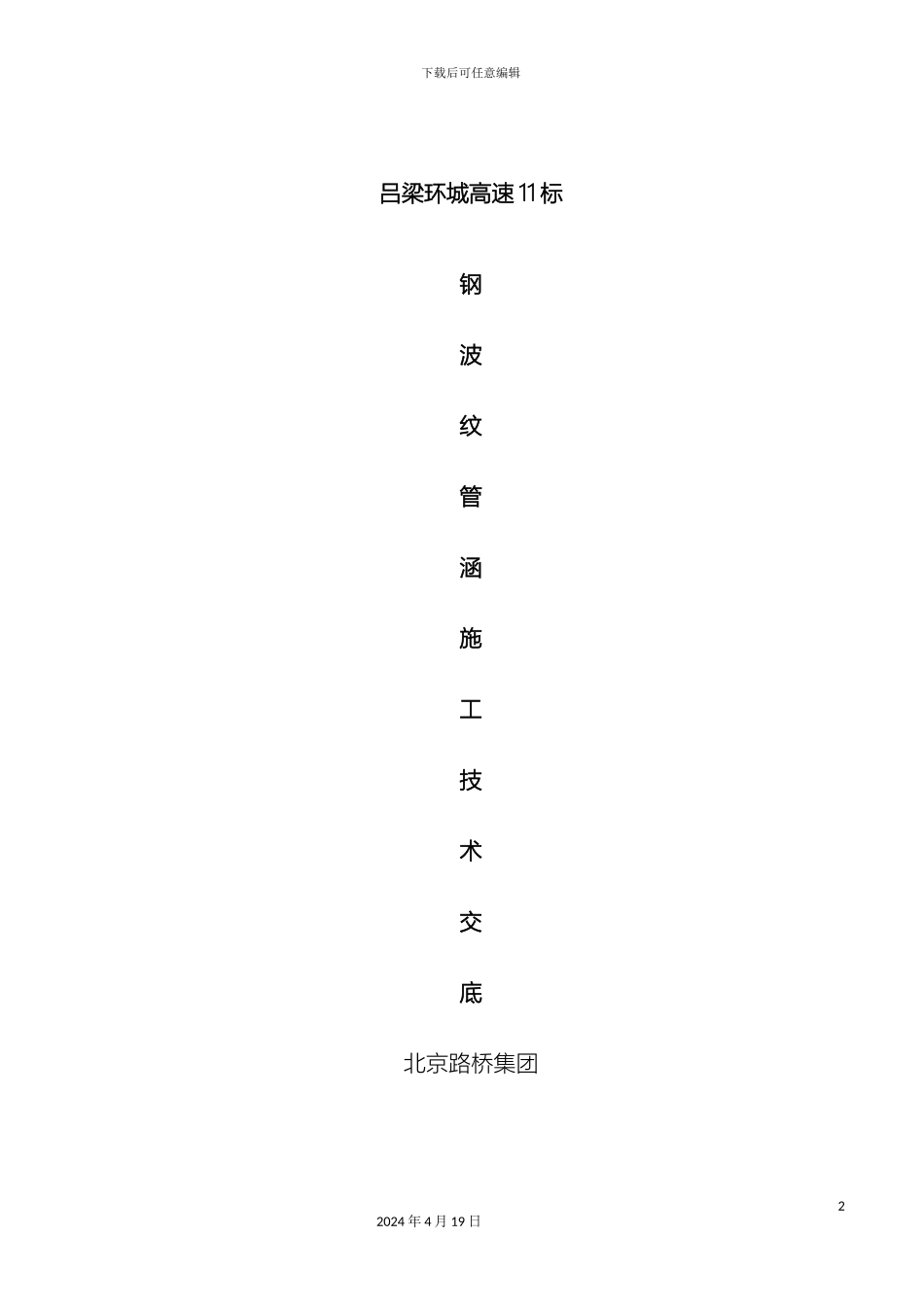

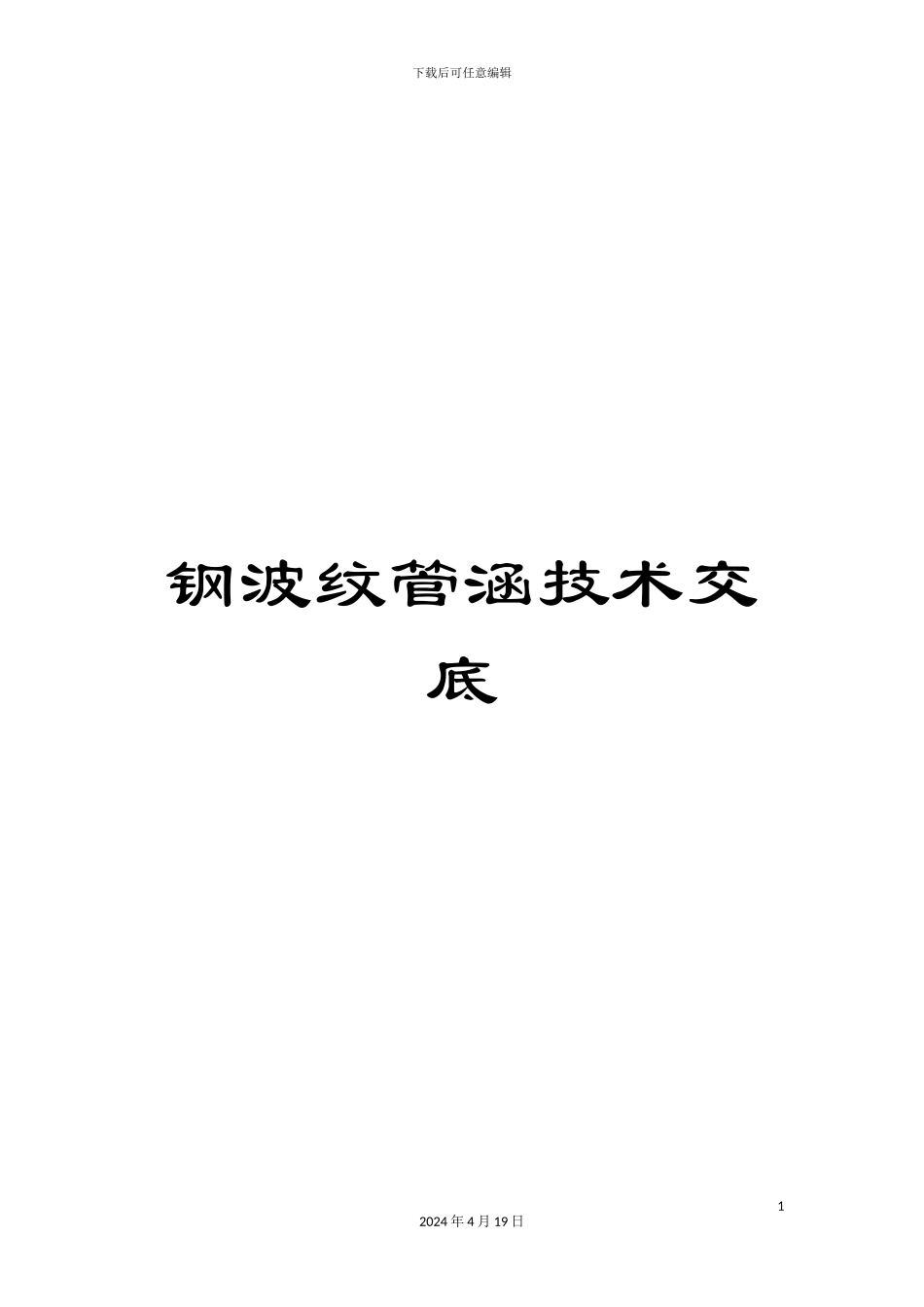

下载后可任意编辑钢波纹管涵技术交底12024 年 4 月 19 日下载后可任意编辑吕梁环城高速 11 标钢波纹管涵施工技术交底北京路桥集团22024 年 4 月 19 日下载后可任意编辑施 工 技 术 交 底 记 录(二级) 吕梁环城高速第十一合同段工程名称吕梁环城高速第十一合同段分项工程涵洞分项工程名称钢波纹管涵交底人交底提要施工流程及施工方法、常见事故及处理措施、质量要求接受班组技术交底时间：交底内容：一、适用范围：钢波纹涵管是替代圆管涵、盖板涵、拱涵和小桥的优质公路建材。该产品具有工期短、重量轻、安装方便、耐久性好、工程造价低、抗变形能力强、减少通车后养护成本等特点，特别应用在高寒冻土地区、软土路基地带，具有明显的经济效益。钢波纹涵管有圆形、椭圆形、半圆形等，进出口也可根据边坡比例做成斜口，加工波纹管管径范围0．5～8 m，管壁厚度为3 mm～7 mm，能够满足填土0．5 ～40 m厚的需要。二、施工流程及施工方法：⑴、施工流程：测量放样——基础开挖——地基承载力检测——基底处理——基础施工——整管节拼装连接——八字墙施工——涵背回填⑵、施工方法1. 熟悉相关法律规范、图纸，掌握钢波纹管涵的设计要求。放样出基础的平面位置控制点，根据控制点弹出管涵位置线。在施工组织设计中明确钢波纹管涵的施工流程。施工前向施工班组及技术人员进行书面技术、安全、环保交底。2.测量放样管涵施工前，首先应准确定出管涵中心及纵横轴线。基坑边坡坡度可依土质情况按设计和法律规范要32024 年 4 月 19 日下载后可任意编辑求所列基坑坑壁坡度适当放陡。基坑宽度与涵洞基础尺寸相同。放边桩应考虑换填厚度，一次放够尺寸。3.基坑开挖采纳人工配合机械开挖的办法，对开挖深度小，土质较好地段边坡可放陡甚至垂直开挖，对开挖深度较深，有水的地方，应以稳定边坡为主，依土质情况适当放坡，弃土应注意弃堆坡脚离开挖基坑上口边缘至少 1.0m 以上，以免引起坑壁坍塌伤人，同时应注意圬工材料的进出口道路，避开被弃土堵塞，基坑上游可能被雨水冲刷处不宜堆弃土。基底开挖完后，应检查如下内容：1）基底平面位置、尺寸及高程是否符合设计要求；2）基底地质承载力是否与设计相符；3）基底处理及排水能否满足要求。基底标高允许误差应符合下列规定：土质 ＋50mm；石质 ＋50mm，－200mm。基底标高必须按设计严格控制，一切松散浮土必须清除。若有局部超挖，不能用松土填补，只能在基础施工时调平。挖至设...
