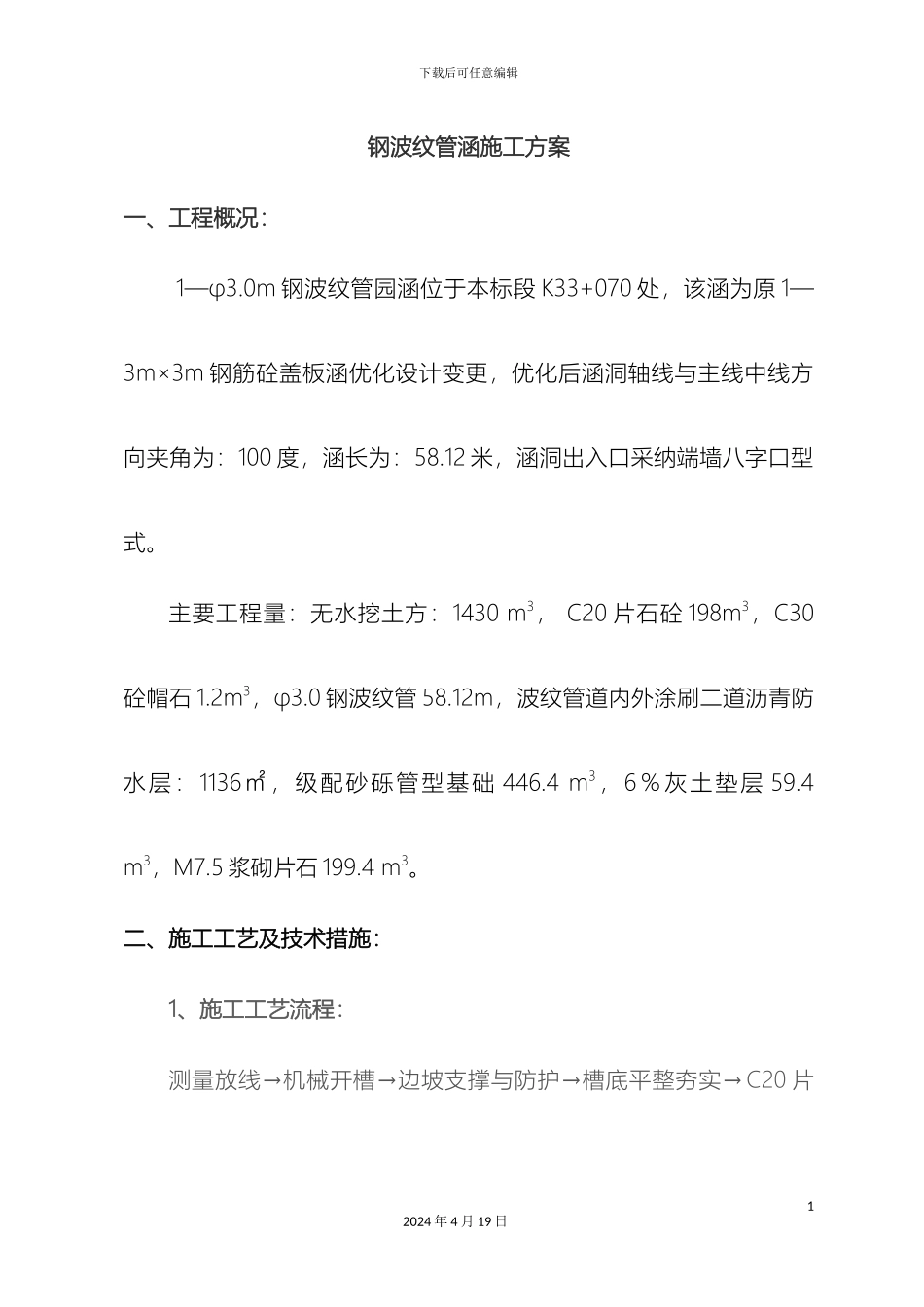

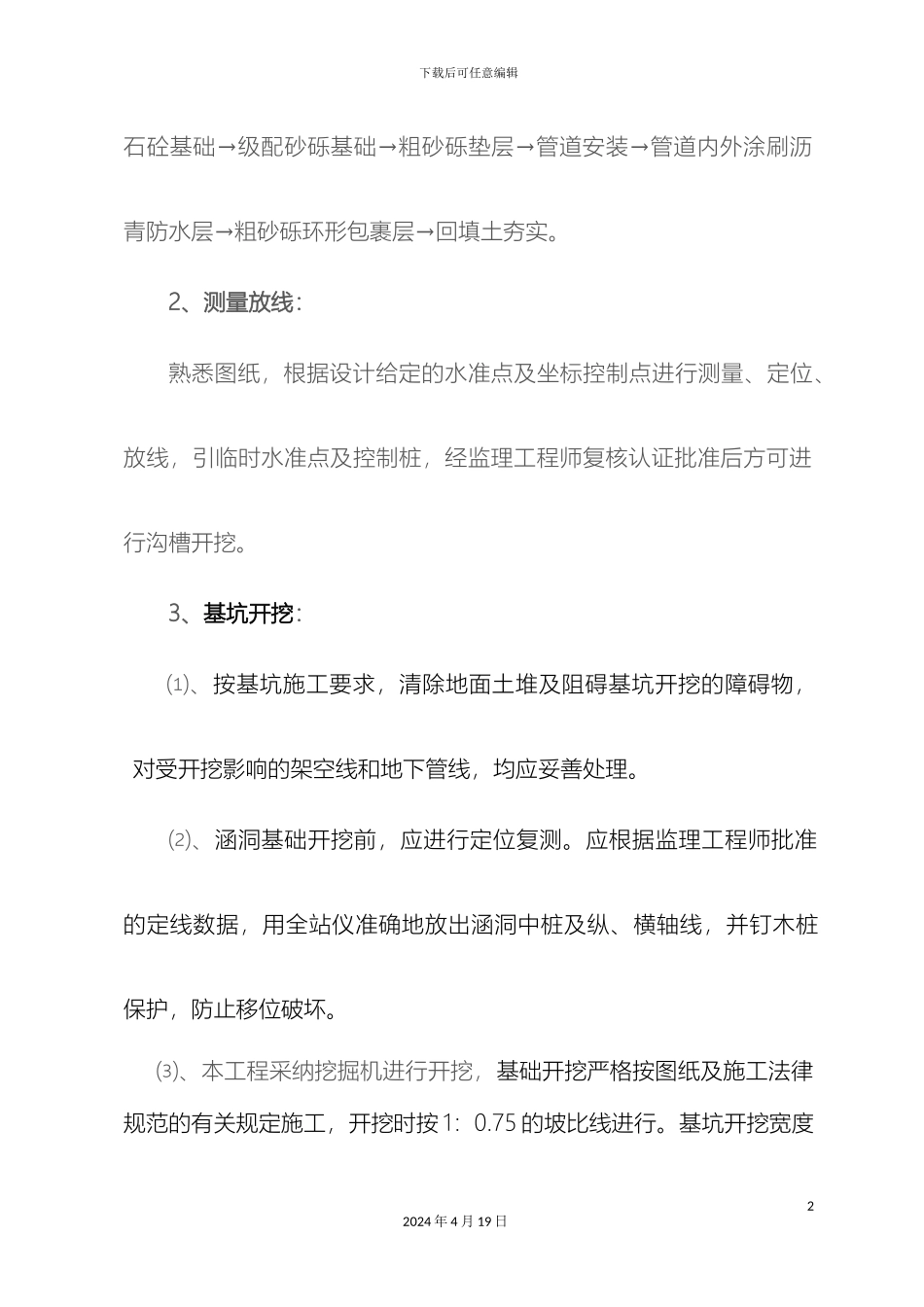

下载后可任意编辑钢波纹管涵洞施工方案12024 年 4 月 19 日下载后可任意编辑钢波纹管涵施工方案一、工程概况： 1—φ3.0m 钢波纹管园涵位于本标段 K33+070 处，该涵为原 1—3m×3m 钢筋砼盖板涵优化设计变更，优化后涵洞轴线与主线中线方向夹角为：100 度，涵长为：58.12 米，涵洞出入口采纳端墙八字口型式。主要工程量：无水挖土方：1430 m3， C20 片石砼 198m3，C30砼帽石 1.2m3，φ3.0 钢波纹管 58.12m，波纹管道内外涂刷二道沥青防水层：1136㎡，级配砂砾管型基础 446.4 m3，6％灰土垫层 59.4 m3，M7.5 浆砌片石 199.4 m3。 二、施工工艺及技术措施：1、施工工艺流程：测量放线→机械开槽→边坡支撑与防护→槽底平整夯实→ C20 片12024 年 4 月 19 日下载后可任意编辑石砼基础→级配砂砾基础→粗砂砾垫层→管道安装→管道内外涂刷沥青防水层→粗砂砾环形包裹层→回填土夯实。2、测量放线：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。3、基坑开挖：⑴、按基坑施工要求，清除地面土堆及阻碍基坑开挖的障碍物，对受开挖影响的架空线和地下管线，均应妥善处理。⑵、涵洞基础开挖前，应进行定位复测。应根据监理工程师批准的定线数据，用全站仪准确地放出涵洞中桩及纵、横轴线，并钉木桩保护，防止移位破坏。⑶、本工程采纳挖掘机进行开挖，基础开挖严格按图纸及施工法律规范的有关规定施工，开挖时按 1：0.75 的坡比线进行。基坑开挖宽度22024 年 4 月 19 日下载后可任意编辑两侧要预留 0.5 米施工工作面，对地下水位较高处，要在基坑一侧开挖 0.3*0.3 米排水沟，排出涵管或设集水井排出；机械开挖至设计标高0.2 米处，采纳人工开挖并整平，不得扰动基底土壤；⑷、本涵要求地基承载力不得低于 320Kpa，基坑开挖完成后，要及时检测基底高程及几何尺寸和触探检验基底承载力，若达不到设计要求的承载力，须按路基地基处理方式对地基进行夯实处理，经检测合格后，铺设 30㎝厚 6％灰土垫层、襟边 50㎝，分层充分夯实。4、基础施工：⑴、C20 片石砼基础浇筑：①、基础模板采纳组合钢模，先测设基础中心线并复核垫层顶面标高无误后安装基础模板。基础每 4～6 米设置一道沉降缝。②、混凝土浇筑前，基础要清洗洁净，模板脱模剂涂刷均匀，涂后的模板表面不得有刷痕、空涂。涵台台身砼施工时采纳分段、分...
