钢筋混凝土挡墙施工方案样本

钢筋混凝土挡墙施工方案样本_第1页
1/10

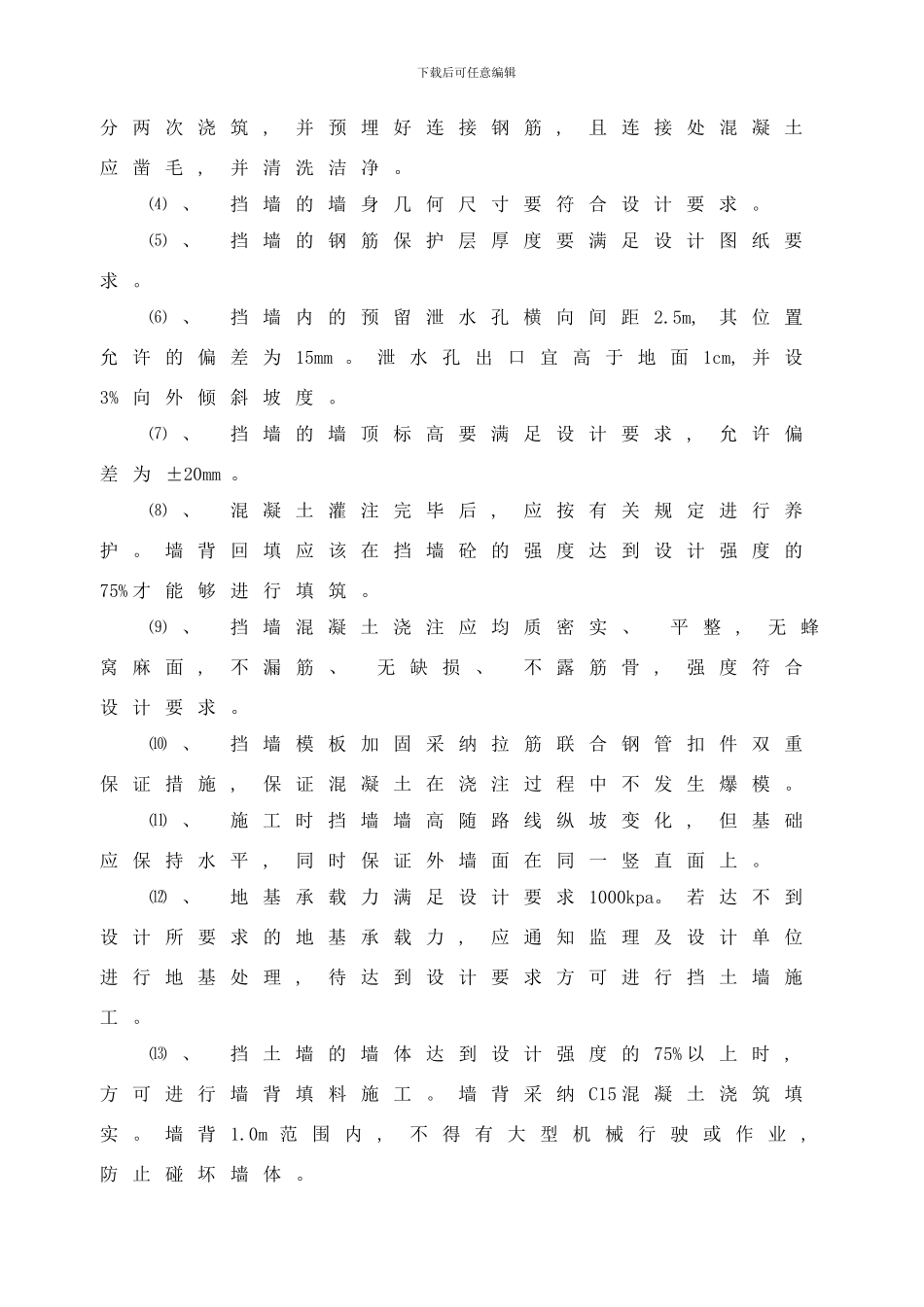

钢筋混凝土挡墙施工方案样本_第2页
2/10

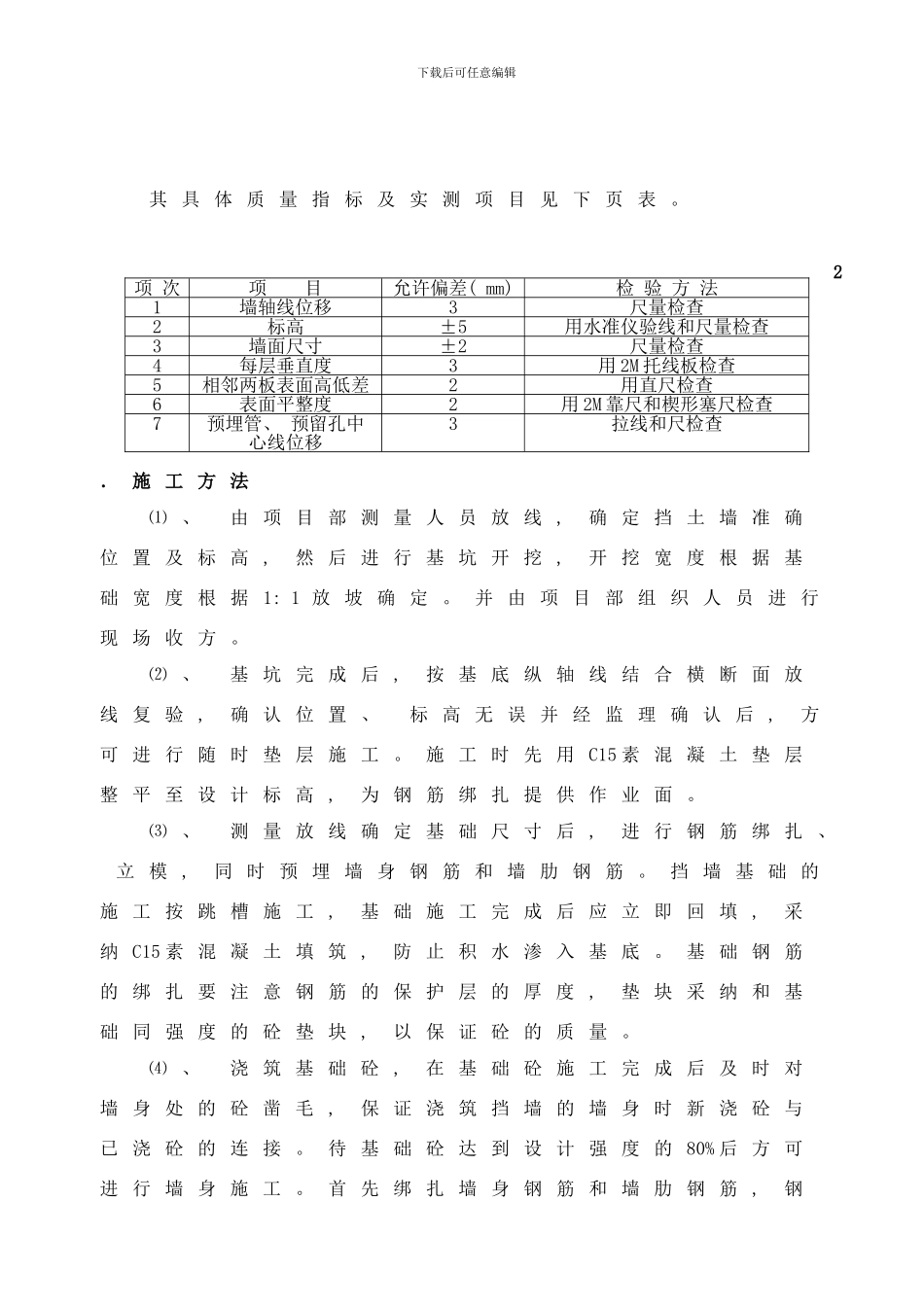

钢筋混凝土挡墙施工方案样本_第3页
3/10
钢 筋 混 凝 土 挡 土 墙 施 工方 案一 、 工 程 概 况 1 、 本 段 钢 筋 混 凝 土 挡 土 墙 为道 路 K0+880-K0+920 左 面桥 墩 , 由 于 改 河 道 至 富 花 路, 为 保 证 河 床 高 度, 从富 花 路 下 挖 5.3 米 , 为 不 影 响 富 宁 隧 道 桥 墩 , 施 工 时距 离 桥 墩 1.0 米 的 位 置 进 行 放 线 开 挖 。 开 挖 至 河 床 标高 后 , 避 开 河 水 冲 刷 高 架 桥 墩 , 浇 筑 40cm 厚 C30 钢 筋 混凝 土 挡 土 墙 , 墙 高 8.1 米 , 为 保 证 边 坡 稳 定 和 不 受 地下 水 影 响 桥 墩 安 全 使 用, 墙 背 清 除 边 坡 浮 土 后 采 纳C15 混 凝 土 浇 筑 填 实 。上 游 延 伸 10 米 、 下 游 延 伸5 米保 护 桥 墩 。2 、 设 计 型 式 为 直 立 式 挡 土 墙 , 挡 土 墙 的 泄 水 孔水 平 间 距 2.5m,纵 向 间 距 2.5m 梅 花 形 布 置 , 挡 墙 的 墙 身 高度 大 于 3m 时 设 置 泄 水 孔 。 墙 背 采 纳 C15 混 凝 土 浇 筑 填实 。 基 础 采 纳 人 工 挖 孔 墩 基 础 , 挖 孔 墩 长 L≥2m, 且 墩端 全 截 面 进 入 持 力 层 不 小 于 1.2m 。 挡 墙 沉 降 缝 按 纵 断面 设 计 分 段 予 留 , 缝 宽 2cm, 墙 背 一 侧 2cm 嵌 橡 胶 沥 青 防水 密 封 膏 , 挡 墙 施 工 应 严 格 按 设 计 放 样 , 确 保 墙 位 、 标 高 及 强 度 等 级 符 合 要 求 。 二 、 主 要 工 艺 及 施 工 方 法 1. 工 艺 标 准⑴ 、 挡 墙 混 凝 土 强 度 等 级 采 纳 C30, 本 工 程 砼 全 部采 纳 商 品 泵 送 砼 , 由 浩 龙 商 砼 公 司 负 责 提 供 , 其 砼的 强 度 要 满 足 设 计 要 求 。 钢 筋 采 纳 HRB400 。⑵ 、 挡 墙 的 外 观 要 求 其 非 应 力 裂 缝 不 得 大 于0.2mm, 各 部 分 的 结 构 尺 寸 不 得 小 于 设 计 值 , 基 础 埋 深不 小 于 1m 。⑶ 、 挡 墙 采 纳 三 次 浇 筑 , 基 础 浇 筑 一 次 , 墙 身下载后可任意编辑分 两 次 浇 筑 , 并...
