钢筋焊接力学性能作业指导书样本

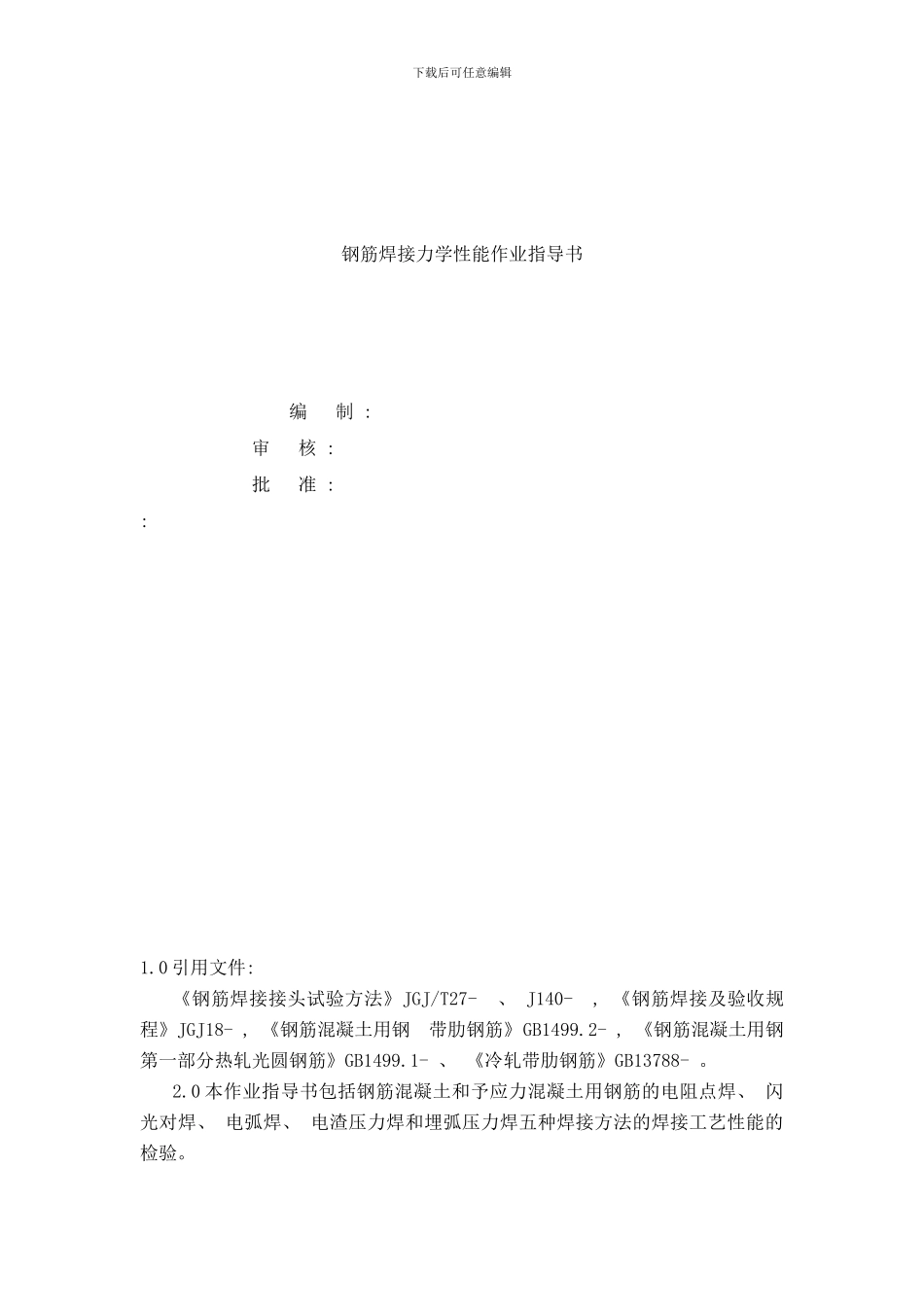

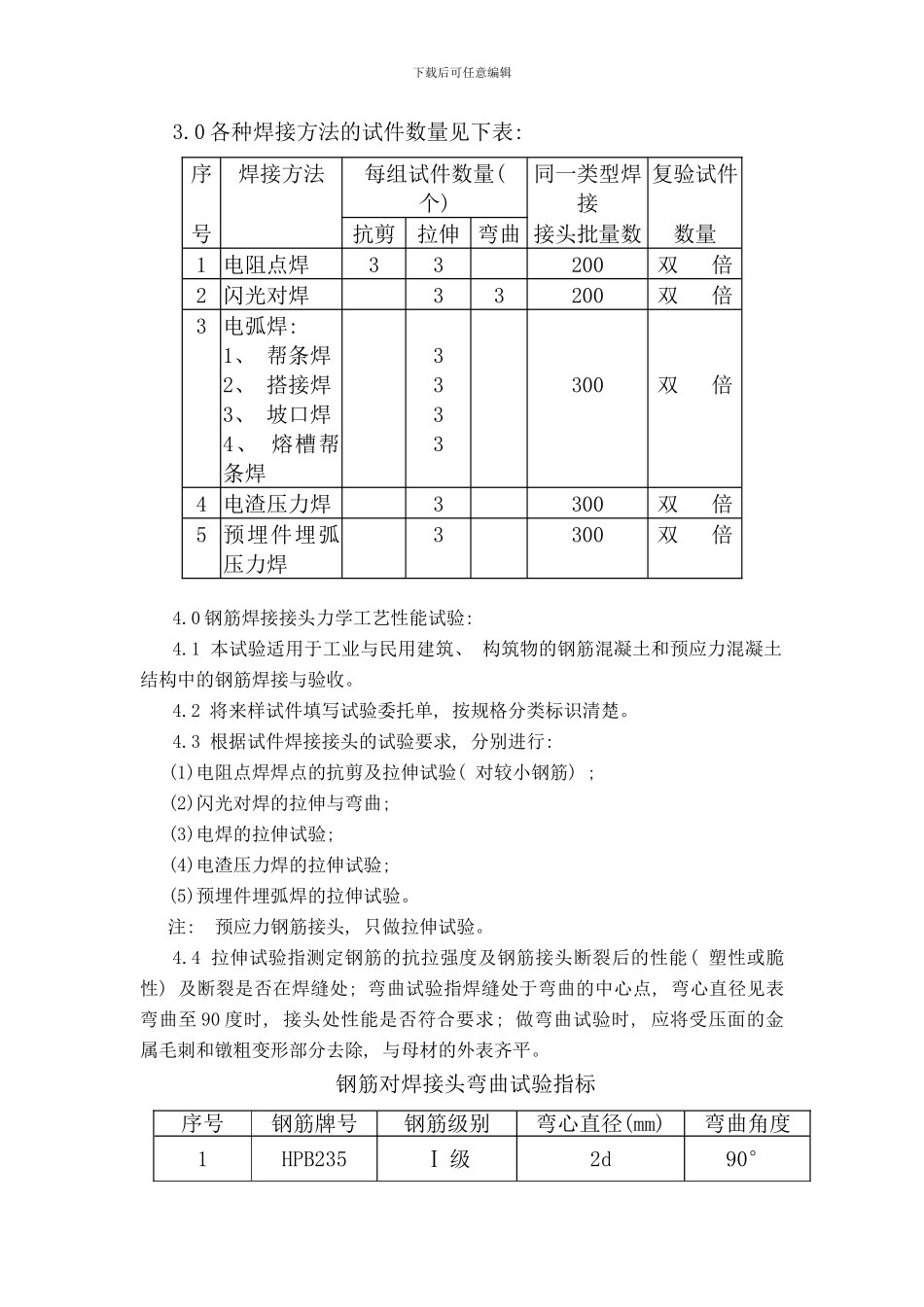

下载后可任意编辑钢筋焊接力学性能作业指导书编 制 : 审 核 : 批 准 : : 1.0 引用文件: 《钢筋焊接接头试验方法》JGJ/T27- 、 J140- , 《钢筋焊接及验收规程》JGJ18- , 《钢筋混凝土用钢 带肋钢筋》GB1499.2- , 《钢筋混凝土用钢 第一部分热轧光圆钢筋》GB1499.1- 、 《冷轧带肋钢筋》GB13788- 。2.0 本作业指导书包括钢筋混凝土和予应力混凝土用钢筋的电阻点焊、 闪光对焊、 电弧焊、 电渣压力焊和埋弧压力焊五种焊接方法的焊接工艺性能的检验。下载后可任意编辑3.0 各种焊接方法的试件数量见下表: 序焊接方法每组试件数量( 个) 同一类型焊接复验试件号抗剪拉伸 弯曲 接头批量数数量1 电阻点焊33200双 倍2 闪光对焊33200双 倍 3 电弧焊: 1、 帮条焊2、 搭接焊3、 坡口焊4、 熔槽帮条焊3333300双 倍4 电渣压力焊3300双 倍5 预埋件埋弧压力焊3300双 倍4.0 钢筋焊接接头力学工艺性能试验: 4.1 本试验适用于工业与民用建筑、 构筑物的钢筋混凝土和预应力混凝土结构中的钢筋焊接与验收。4.2 将来样试件填写试验委托单, 按规格分类标识清楚。4.3 根据试件焊接接头的试验要求, 分别进行: (1)电阻点焊焊点的抗剪及拉伸试验( 对较小钢筋) ; (2)闪光对焊的拉伸与弯曲; (3)电焊的拉伸试验; (4)电渣压力焊的拉伸试验; (5)预埋件埋弧焊的拉伸试验。 注: 预应力钢筋接头, 只做拉伸试验。4.4 拉伸试验指测定钢筋的抗拉强度及钢筋接头断裂后的性能( 塑性或脆性) 及断裂是否在焊缝处; 弯曲试验指焊缝处于弯曲的中心点, 弯心直径见表弯曲至 90 度时, 接头处性能是否符合要求; 做弯曲试验时, 应将受压面的金属毛刺和镦粗变形部分去除, 与母材的外表齐平。钢筋对焊接头弯曲试验指标序号钢筋牌号钢筋级别弯心直径(mm)弯曲角度1HPB235Ⅰ 级2d90°下载后可任意编辑2HRB335Ⅱ 级4d90°3HRB400 RRB400Ⅲ 级5d90°4HRB500Ⅳ 级7d90° 注: 1、 d 为钢筋直径; 2、 直径大于 25mm 的钢筋对焊接头作弯曲试验时, 弯心直径应增加一个 d。5.0 试验设备: 5.1 万能材料试验机示值误差在±1％, 使用时试件预期破坏, 荷载应达刻度盘 20~80％的量程内。5.2 弯曲试验可在万能材料试验机或其它弯曲机上进行, 并配上相应的弯心直径。6.0 试验步骤: 拉伸试验→测量试件截面尺寸→试样夹紧在试验机上→均匀加荷直至拉断→读取记录荷载值及描述断裂状态→计算弯曲试验→试件制备→...
