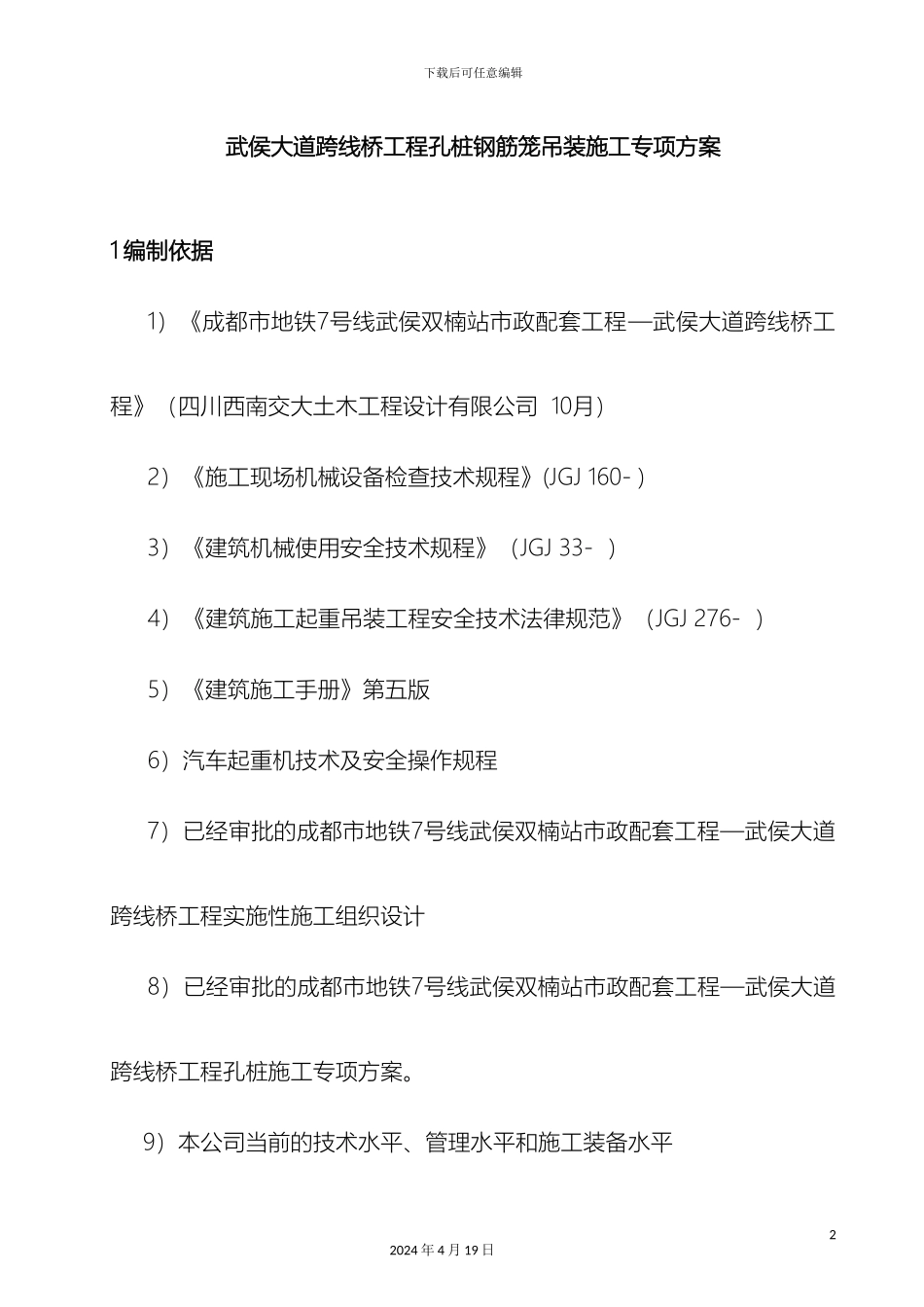

下载后可任意编辑钢筋笼吊装专项方案12024 年 4 月 19 日下载后可任意编辑武侯大道跨线桥工程孔桩钢筋笼吊装施工专项方案1 编制依据1）《成都市地铁7号线武侯双楠站市政配套工程—武侯大道跨线桥工程》（四川西南交大土木工程设计有限公司 10月）2）《施工现场机械设备检查技术规程》(JGJ 160- )3）《建筑机械使用安全技术规程》（JGJ 33- ）4）《建筑施工起重吊装工程安全技术法律规范》（JGJ 276- ）5）《建筑施工手册》第五版6）汽车起重机技术及安全操作规程7）已经审批的成都市地铁7号线武侯双楠站市政配套工程—武侯大道跨线桥工程实施性施工组织设计8）已经审批的成都市地铁7号线武侯双楠站市政配套工程—武侯大道跨线桥工程孔桩施工专项方案。9）本公司当前的技术水平、管理水平和施工装备水平22024 年 4 月 19 日下载后可任意编辑10）现场施工调查资料32024 年 4 月 19 日下载后可任意编辑2 工程概况2.1 工程位置武侯大道跨线桥工程主要由武阳大道跨线桥和武侯大道跨线桥组成。其 中 ， 武 阳 大 道 为 上 层 跨 线 桥 ， 挡 墙 起 讫 里 程 K0+113.866 ～K1+052.315，线路总长 938.449m，其中桥梁长 814.0m。跨线桥起自栖霞街与武侯大道交叉口处，桥梁起点距离交叉口约 66.439m 处，跨过双丰西路、武侯大道（主路口）、太平园东五路、盛丰路后下地，桥梁终点距离永顺路口约 71.431m；武侯大道跨线桥为下层跨线桥，挡墙起讫里程 K-1+995.736～K0+554.160，起于晋吉南路与武侯大道交叉口，跨过武阳大道后下地，桥梁止于双丰西路与武阳大道交叉口前，终点进入富强路口11.629m。跨线桥线路总长 558.4237m，其中桥梁长 361.0mm。具体工程位置见示意图 2.1-1：42024 年 4 月 19 日下载后可任意编辑图 2.1-1 武侯大道跨线桥工程位置示意图2.2 结构型式本桥主线高架标准段采纳预制混凝土小箱梁，高架跨路口节点采纳钢箱梁，武侯大道跨线桥及武阳大道跨线桥桥跨布置及结构体系如下表所示：本桥孔桩共计 120 根，均采纳旋挖钻钻孔灌注施工，武阳大道高架桥52024 年 4 月 19 日项目分联编号孔跨布置（m）联长（m）结构形式桥宽（m）总长（m）武侯大道跨线B14x25100预应力砼简支小箱梁23.5361B236+60+36132变高度钢箱连续梁23.5B35*25125预应力砼简支小箱梁23.5武阳大道跨线A15x25125预应力砼简支小箱梁17810A225+30+2*25105预应力砼简支小箱梁17A325+2*30+25110预应力砼简支...
