铁塔拆除方案

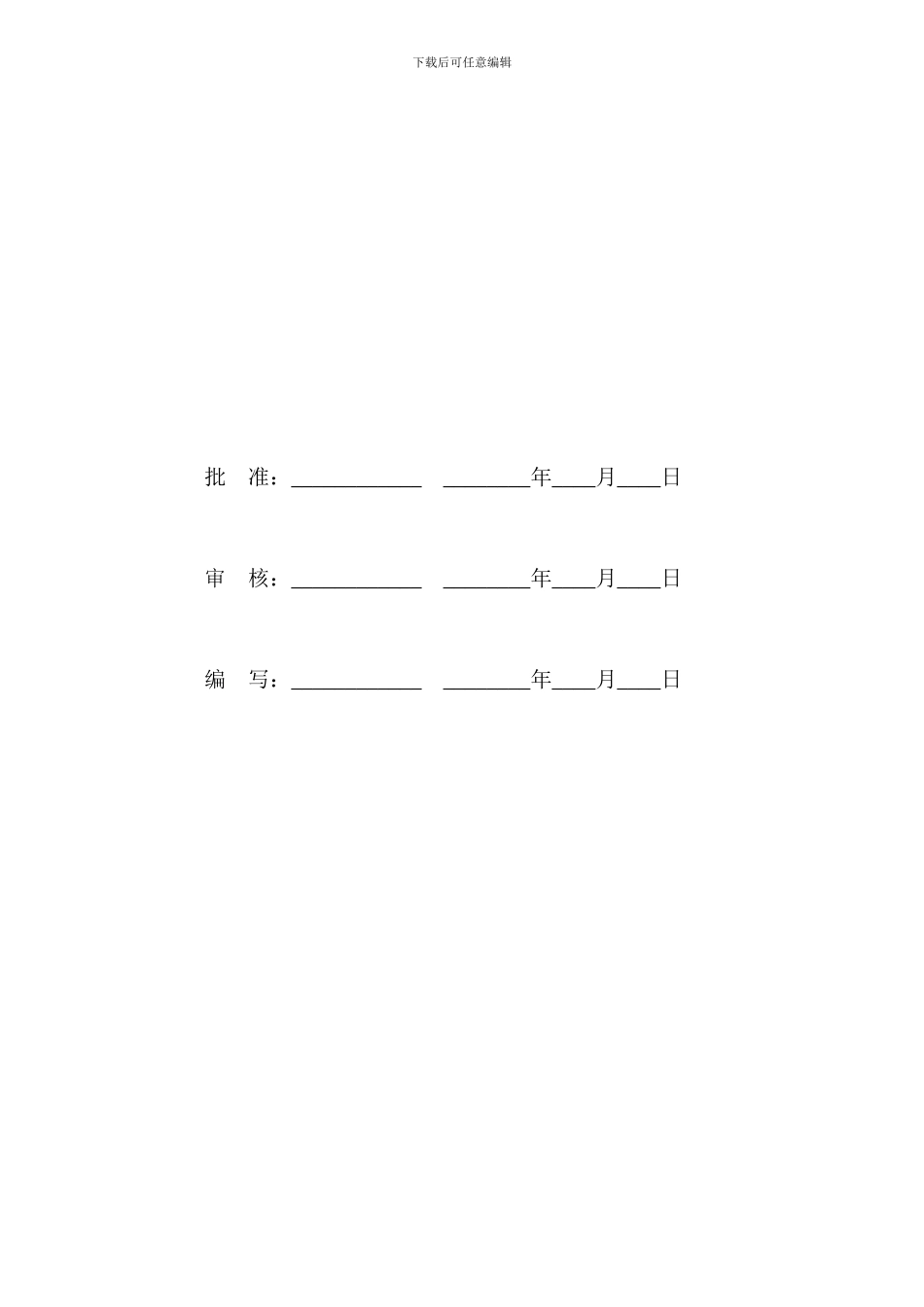

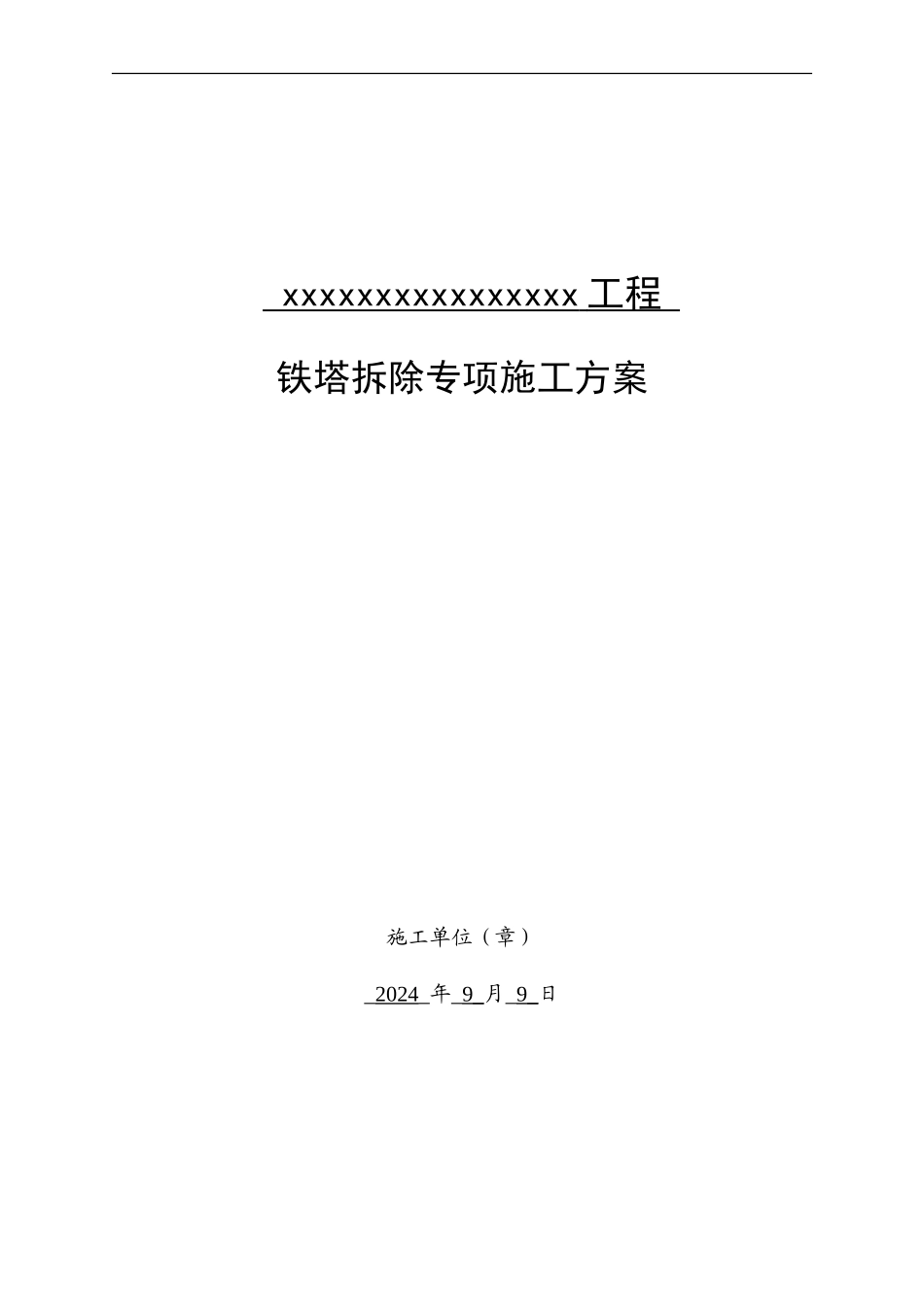

xxxxxxxxxxxxxxxx 工程 铁塔拆除专项施工方案施工单位（章）_2024_年_9_月_9_日下载后可任意编辑批 准：____________ ________年____月____日审 核：____________ ________年____月____日编 写：____________ ________年____月____日下载后可任意编辑一、编制依据《电力建设安全工作规程（线路部分）》（DL 5009.3-1997）《输变电工程建设标准强制性条文实行管理规程》(Q／GDW248-2024)《国家电网公司 2024 年基建安全管理策划方案》（基建安全［2024］54 号）《国家电网公司电力安全工作规程（线路部分）》（国家电网安监［2024］664号）《国家电网公司输变电工程安全文明施工标准化工作规定》（2024 版）《输变电工程安全文明施工标准》（Q/GDW250-2024）《输变电工程安全文明施工标准》（Q/GDW250-2024） 关于印发《国家电网公司输变电工程施工危险点辨识及预控措施》的告知（基建安[2024]50 号）二、工程概况xxxxxxx 产业园位于嘉峪关关城以西、讨赖河北岸一带，南依讨赖河，西临兰新铁路，北靠在建的兰新铁路第二双线，规划总占地面积约 162 平方公里，其中，可开发用地约 120 平方公里。区域内属戈壁荒滩，地势开阔，地形平坦，是甘肃省规划的百万千瓦级光伏发电基地。 嘉西光伏产业园距市区约 16 公里，交通便利。本工程起点为嘉西光伏产业园 110 千伏汇合升压站，终点为黄草营 330KV 变电站，线路长度约为 46 公里。本工程三回路 NN13～NN16 段铁塔在 2024 年施工中，铁塔组立工作已完毕，现由于设计图纸变更，原铁塔已不符合图纸设计规定，需要拆除原铁塔，重要工作量如下：序号拆除项目桩号拆除铁塔型号数量单位备注1NN13SSZ1-211基2NN14SSZ1-241基3NN15SSZ1-211基4NN16SSZ2-271基下载后可任意编辑本次施工拆除的铁塔共 4 基，由于拆除工作面临的危险性较高，项目部对本次施工非常重视，开工前已对施工队全体施工人员进行了安全技术交底，施工机械、安全设备、工器具已配置到位。二、施工组织机构四、铁塔拆除施工工艺流程4.1、铁塔拆除流程施工准备 吊车到位 锚固塔身 拆卸螺栓 吊卸塔材 地面拆除 清理现场4.2、施工方法本工程采纳四段式铁塔拆除法。4.2.1、在横担上挂点位置，用 U 型环将钢丝绳与塔身连接，登高作业人员上塔拆除上层横担下方主材连接处螺栓，使用吊车整体吊拆上层铁塔。第一吊拆除吊点位置 ：731 板和 730 板拆（1）、（2）、（7）段，从 7-8 段包...
