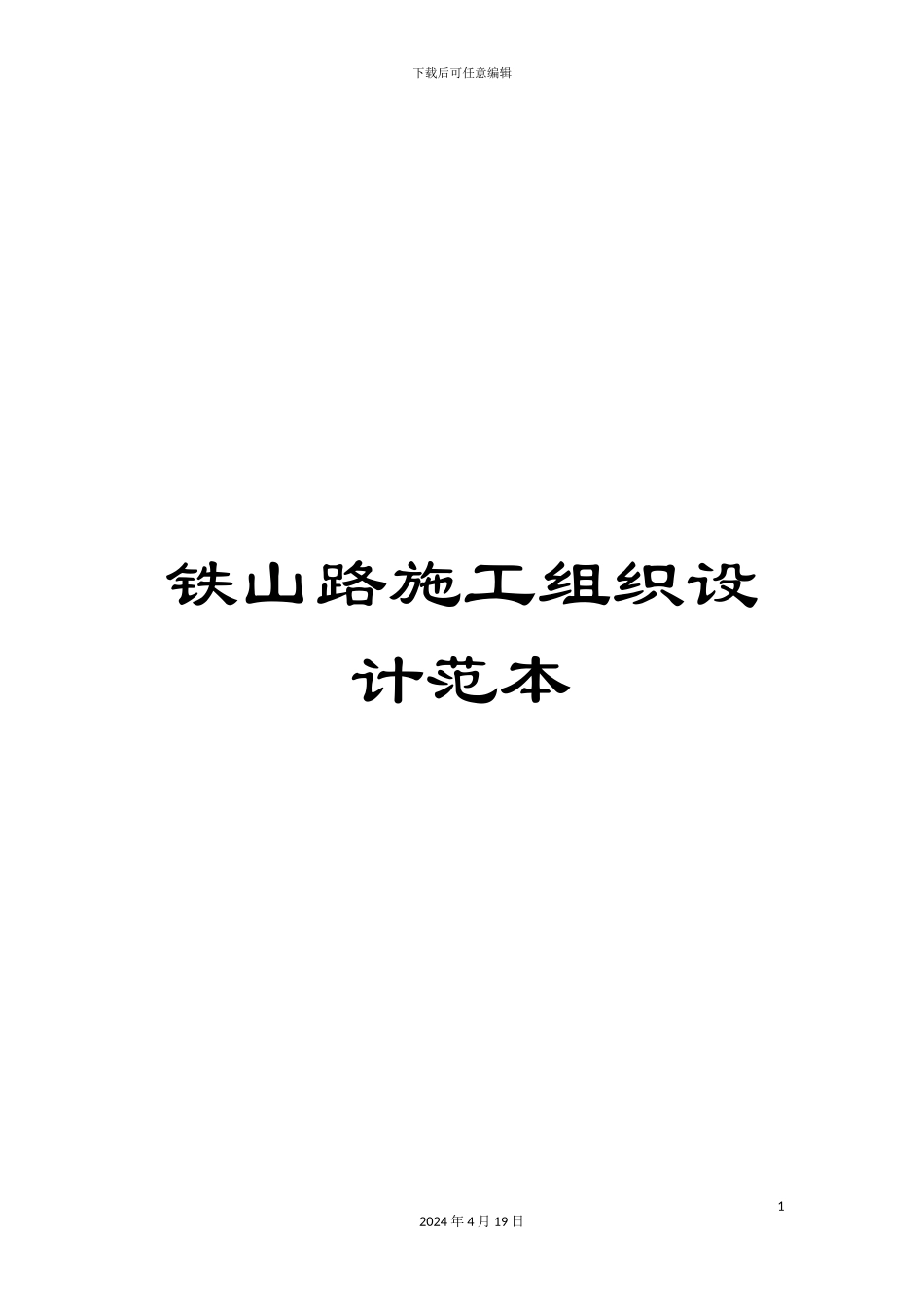

铁山路施工组织设计范本VIP专享

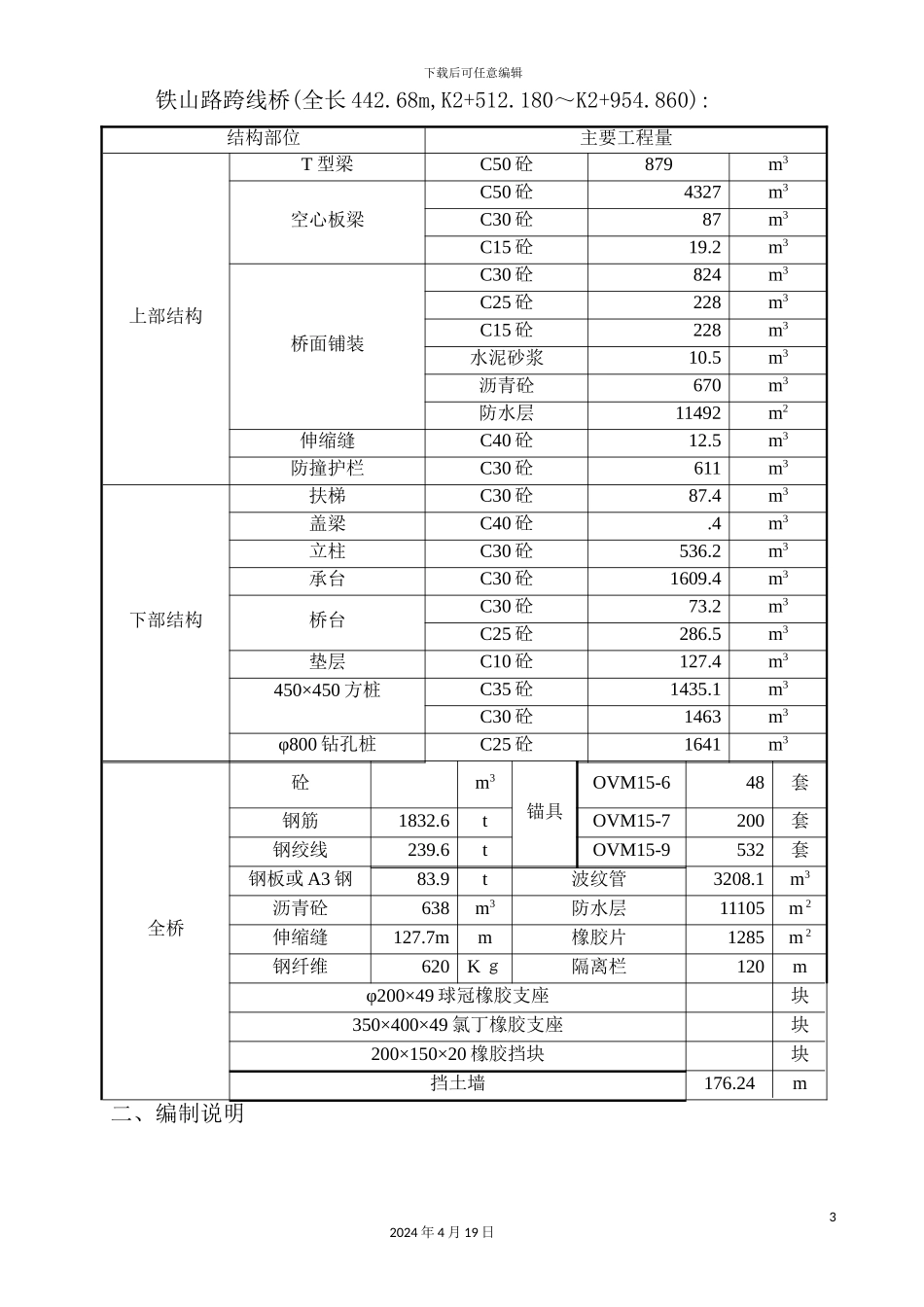

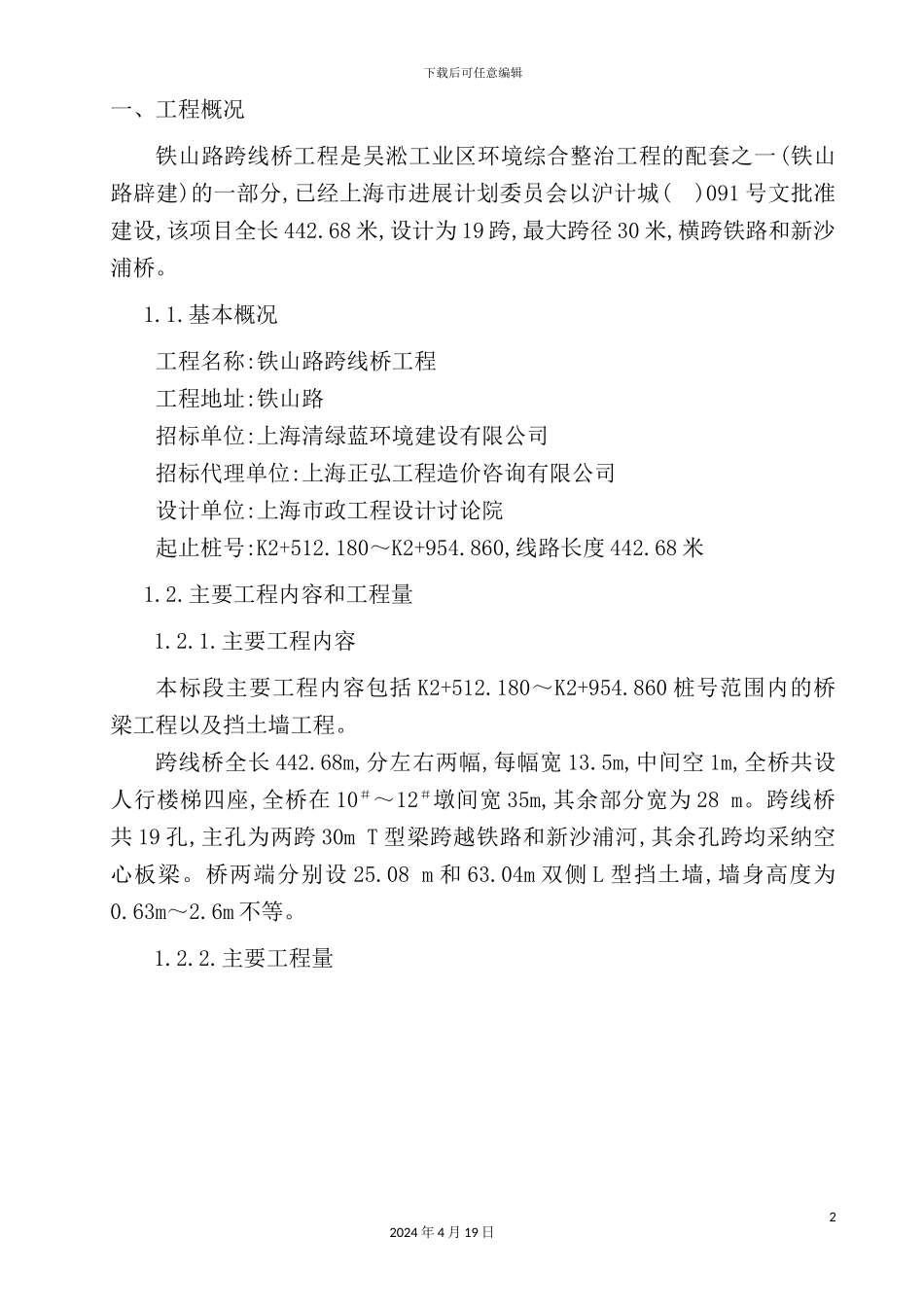

下载后可任意编辑铁山路施工组织设计范本12024 年 4 月 19 日下载后可任意编辑一、工程概况铁山路跨线桥工程是吴淞工业区环境综合整治工程的配套之一(铁山路辟建)的一部分,已经上海市进展计划委员会以沪计城( )091 号文批准建设,该项目全长 442.68 米,设计为 19 跨,最大跨径 30 米,横跨铁路和新沙浦桥。1.1.基本概况工程名称:铁山路跨线桥工程工程地址:铁山路招标单位:上海清绿蓝环境建设有限公司招标代理单位:上海正弘工程造价咨询有限公司设计单位:上海市政工程设计讨论院起止桩号:K2+512.180～K2+954.860,线路长度 442.68 米1.2.主要工程内容和工程量1.2.1.主要工程内容本标段主要工程内容包括 K2+512.180～K2+954.860 桩号范围内的桥梁工程以及挡土墙工程。跨线桥全长 442.68m,分左右两幅,每幅宽 13.5m,中间空 1m,全桥共设人行楼梯四座,全桥在 10＃～12＃墩间宽 35m,其余部分宽为 28 m。跨线桥共 19 孔,主孔为两跨 30m T 型梁跨越铁路和新沙浦河,其余孔跨均采纳空心板梁。桥两端分别设 25.08 m 和 63.04m 双侧 L 型挡土墙,墙身高度为0.63m～2.6m 不等。1.2.2.主要工程量22024 年 4 月 19 日下载后可任意编辑铁山路跨线桥(全长 442.68m,K2+512.180～K2+954.860):结构部位主要工程量上部结构T 型梁C50 砼879m3空心板梁C50 砼4327m3C30 砼87m3C15 砼19.2m3桥面铺装C30 砼824m3C25 砼228m3C15 砼228m3水泥砂浆10.5m3沥青砼670m3防水层11492m2伸缩缝C40 砼12.5m3防撞护栏C30 砼611m3下部结构扶梯C30 砼87.4m3盖梁C40 砼 .4m3立柱C30 砼536.2m3承台C30 砼1609.4m3桥台C30 砼73.2m3C25 砼286.5m3垫层C10 砼127.4m3450×450 方桩C35 砼1435.1m3C30 砼1463m3φ800 钻孔桩C25 砼1641m3全桥砼m3锚具OVM15-648套钢筋1832.6tOVM15-7200套钢绞线239.6tOVM15-9532套钢板或 A3 钢83.9t波纹管3208.1m3沥青砼638m3防水层11105m 2伸缩缝127.7mm橡胶片1285m 2钢纤维620K ｇ隔离栏120mφ200×49 球冠橡胶支座块350×400×49 氯丁橡胶支座块200×150×20 橡胶挡块块挡土墙176.24m二、编制说明32024 年 4 月 19 日下载后可任意编辑2.1.编制依据(1)招标文件、图纸、答疑及现场考察;(2)采纳法律规范:<桩基施工手册><钻孔灌注桩施工规程>(DBJ08-202-92)<地基基础设计法律规范>(DBJ08-11-1999)<砼结构施工及验收法律规范>(GBJ50204-92)<市政桥梁工程施工及验收规程>(DBJ08-228-97)<市政地...
