铁路桥梁专项安全施工方案培训资料

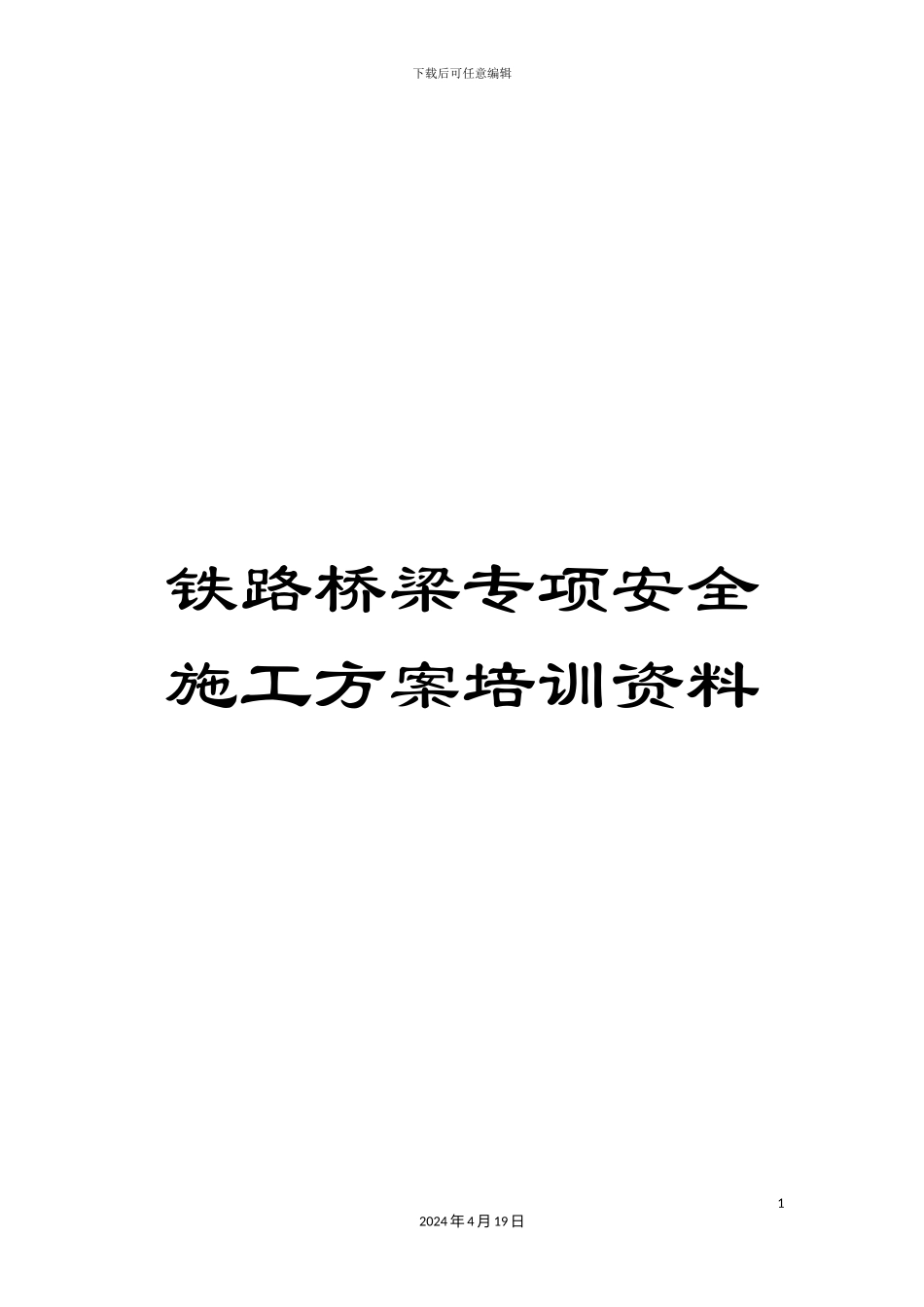

铁路桥梁专项安全施工方案培训资料_第1页
1/81

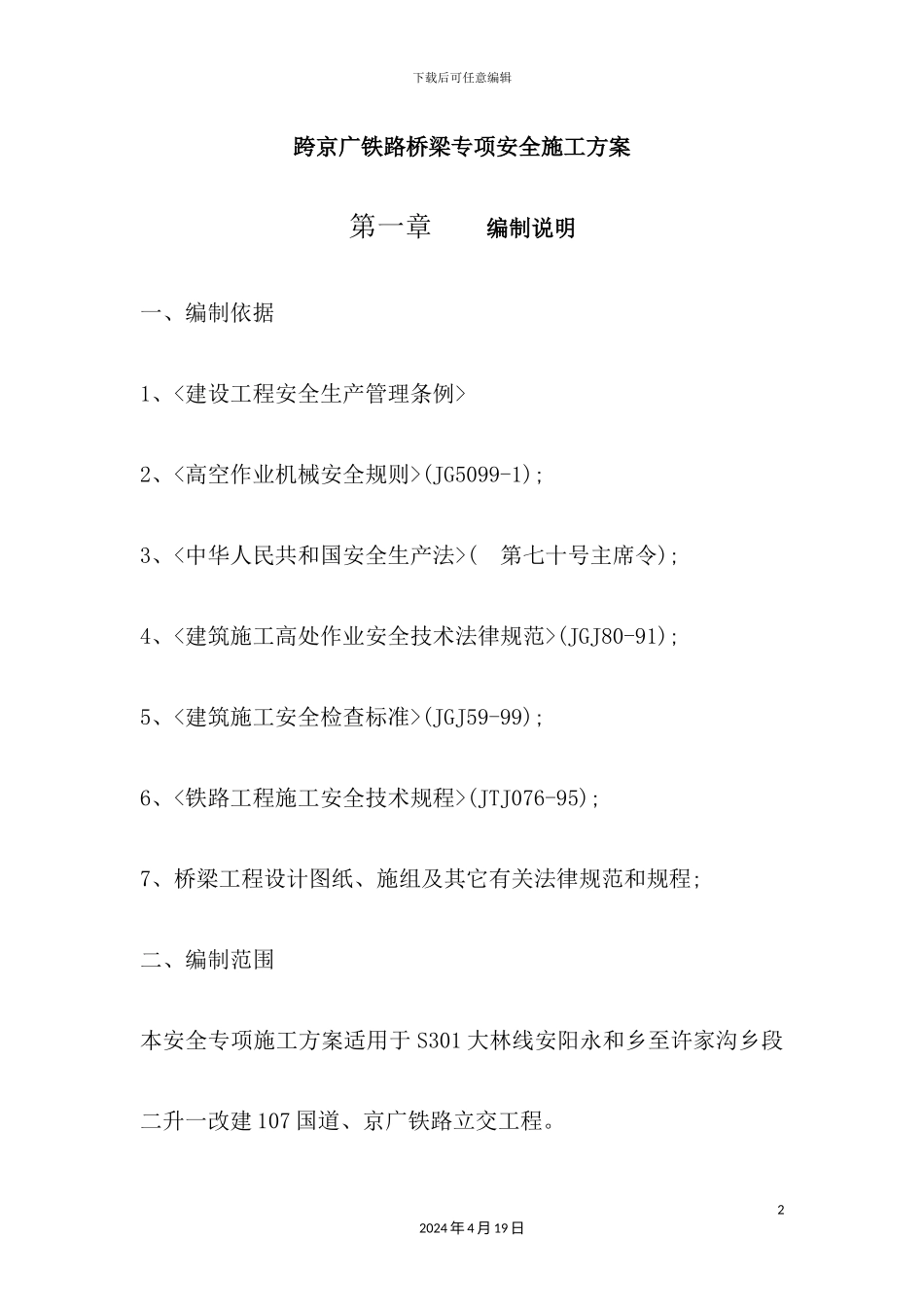

铁路桥梁专项安全施工方案培训资料_第2页
2/81

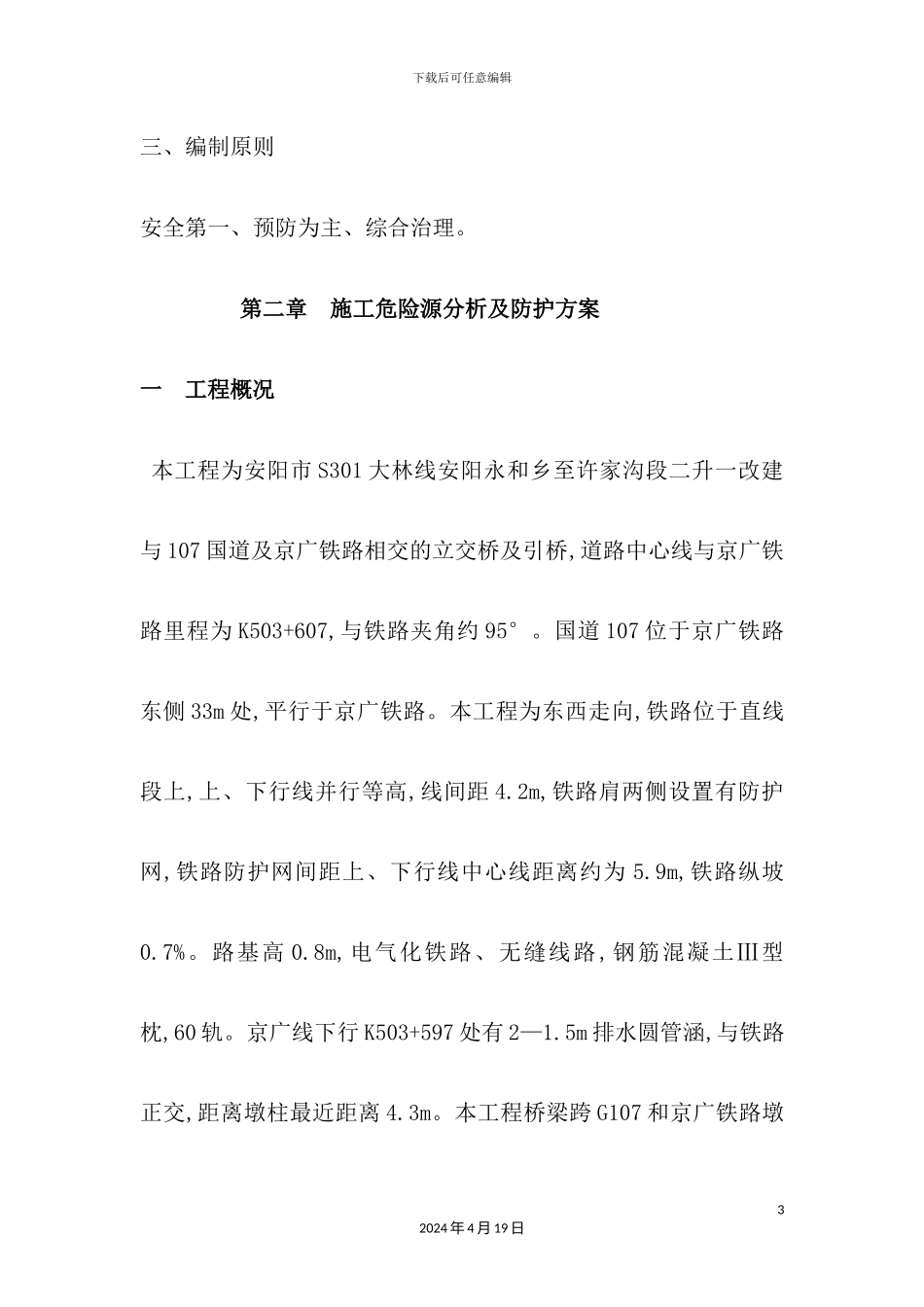

铁路桥梁专项安全施工方案培训资料_第3页
3/81
下载后可任意编辑铁路桥梁专项安全施工方案培训资料12024 年 4 月 19 日下载后可任意编辑跨京广铁路桥梁专项安全施工方案第一章 编制说明一、编制依据 1、<建设工程安全生产管理条例> 2、<高空作业机械安全规则>(JG5099-1); 3、<中华人民共和国安全生产法>( 第七十号主席令);4、<建筑施工高处作业安全技术法律规范>(JGJ80-91); 5、<建筑施工安全检查标准>(JGJ59-99);6、<铁路工程施工安全技术规程>(JTJ076-95); 7、桥梁工程设计图纸、施组及其它有关法律规范和规程; 二、编制范围 本安全专项施工方案适用于 S301 大林线安阳永和乡至许家沟乡段二升一改建 107 国道、京广铁路立交工程。22024 年 4 月 19 日下载后可任意编辑三、编制原则 安全第一、预防为主、综合治理。 第二章 施工危险源分析及防护方案 一 工程概况 本工程为安阳市 S301 大林线安阳永和乡至许家沟段二升一改建与 107 国道及京广铁路相交的立交桥及引桥,道路中心线与京广铁路里程为 K503+607,与铁路夹角约 95°。国道 107 位于京广铁路东侧 33m 处,平行于京广铁路。本工程为东西走向,铁路位于直线段上,上、下行线并行等高,线间距 4.2m,铁路肩两侧设置有防护网,铁路防护网间距上、下行线中心线距离约为 5.9m,铁路纵坡0.7%。路基高 0.8m,电气化铁路、无缝线路,钢筋混凝土Ⅲ型枕,60 轨。京广线下行 K503+597 处有 2—1.5m 排水圆管涵,与铁路正交,距离墩柱最近距离 4.3m。本工程桥梁跨 G107 和京广铁路墩32024 年 4 月 19 日下载后可任意编辑柱号 9#、10#、11#,2 孔 35m 预应力混凝土组合箱梁,桥梁总长497.4,m。纵断面:上跨桥设置 3.5%。-3.0%纵坡,竖曲线半径R=4500m。上部采纳(4*25+4*25+4*35+6*25)m 装配式预应力混凝土小箱梁。下部构造:桥墩为柱式墩,桥台为肋板式台,钻孔灌注桩基础。 二、限界范围分析和计算 1.桩基位置:11 墩右幅 4#桩基距铁路轨道最近距离约 4.9m,位于坡脚边沿。 2.系梁位置:11 墩柱系梁距铁轨最近距离约 4.6m。 3.桥面系防护及施工位置:依据现场测量的标高京广铁路轨道顶距梁底标高约为 9.15m。安全吊盘距梁板底为 0.5m,人工检修平台空间 0.7m,净空满足铁路相关法律规范要求。因此,在做好各项安全标识防护的前提下,平面位置,空间位置均可满足基础及上部结42024 年 4 月 19 日下载后可任意编辑构的施工。三、施工危险源分析及防护方案 1.桩基础危险源分析桩基施工的危险源主要有...
