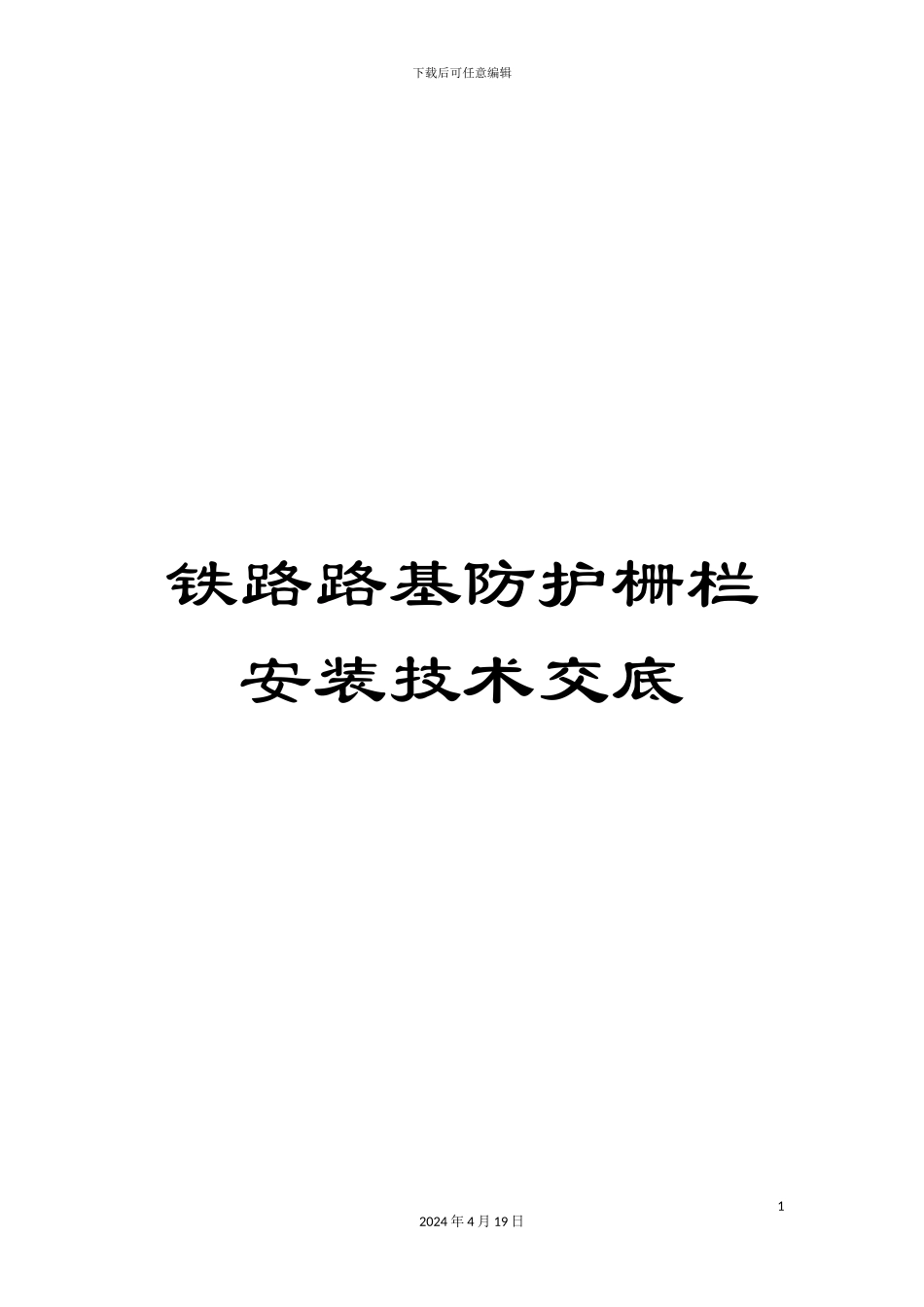

铁路路基防护栅栏安装技术交底

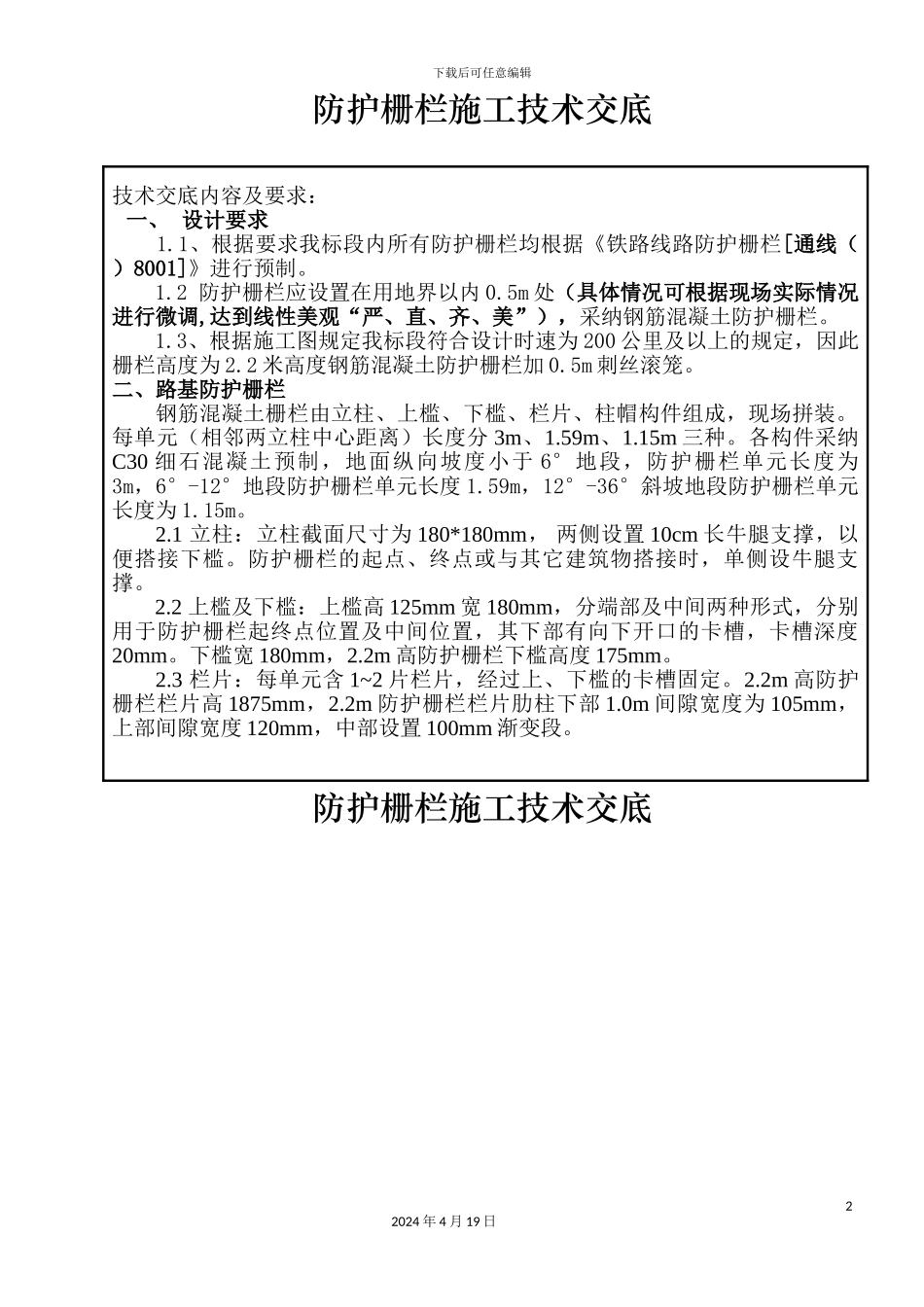

下载后可任意编辑铁路路基防护栅栏安装技术交底12024 年 4 月 19 日下载后可任意编辑防护栅栏施工技术交底技术交底内容及要求：一、 设计要求 1.1、根据要求我标段内所有防护栅栏均根据《铁路线路防护栅栏[通线（ ）8001]》进行预制。1.2 防护栅栏应设置在用地界以内 0.5m 处（具体情况可根据现场实际情况进行微调,达到线性美观“严、直、齐、美”），采纳钢筋混凝土防护栅栏。1.3、根据施工图规定我标段符合设计时速为 200 公里及以上的规定，因此栅栏高度为 2.2 米高度钢筋混凝土防护栅栏加 0.5m 刺丝滚笼。二、路基防护栅栏钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分 3m、1.59m、1.15m 三种。各构件采纳C30 细石混凝土预制，地面纵向坡度小于 6°地段，防护栅栏单元长度为3m，6°-12°地段防护栅栏单元长度 1.59m，12°-36°斜坡地段防护栅栏单元长度为 1.15m。2.1 立柱：立柱截面尺寸为 180*180mm， 两侧设置 10cm 长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其它建筑物搭接时，单侧设牛腿支撑。2.2 上槛及下槛：上槛高 125mm 宽 180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。下槛宽 180mm，2.2m 高防护栅栏下槛高度 175mm。2.3 栏片：每单元含 1~2 片栏片，经过上、下槛的卡槽固定。2.2m 高防护栅栏栏片高 1875mm，2.2m 防护栅栏栏片肋柱下部 1.0m 间隙宽度为 105mm，上部间隙宽度 120mm，中部设置 100mm 渐变段。防护栅栏施工技术交底22024 年 4 月 19 日下载后可任意编辑2.4 柱帽：柱帽截面尺寸为 180mm*180mm，高度 150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采纳 C30 混凝土封填。2.5 刺笼滚笼采纳刀片刺绳绕圈后相临两圈每隔 120°用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为 50cm，张开后每交叉圈安装间距20cm，直径不小于 45cm。2.6 陡坡地段防护栅栏下槛下部与地面间的间隙采纳 C25 混凝土封闭，宽度 180mm，与立柱两侧平齐埋入地面以下不小于 0.3m，每单元于地面处留φ100mm 泄水孔。三、立柱基础3.1 一般土质地段，地基承载力≥100kpa，抵抗侧向应力≥60kpa，基础采纳 C25 混凝土浇筑。地质承载力不满足设计要求的地段要与设计联系，现场确认。2.2m 高防护栅...
