下载后可任意编辑无线列调铁塔与天线安装施工技术1．合用范围本工艺合用于铁路无线铁塔及天线的安装施工，其他行业的也可参照
2．施工准备2．1．施工前必须对操作人员进行施工技术和安全培训，使操作人员纯熟掌握本工艺的实行方法和细节
特别工种必须持证上岗
2．2．拟定铁塔的大体位置，调查附近的建筑、电力线、地下管线坑等设备
2．3．提前到施工现场调查联系用水和用电事宜
2．4．馈线连接头可先预制接好到馈线，用自粘带包缠好
测试其直流指标，检查馈线及接续质量
2．5．根据施工资料，对所有材料、工具、仪表、机械设备进行专人检查，不合格项目不能使用
对所有动态工具，如发电机、冲击钻、振动棒等进行检查工作的正常性
2．6．根据铁塔坑大小，拟定制作模具
做好模具后核各对对角线的孔距
螺栓孔木板模具的外观大小、螺栓孔间距根据铁塔大小拟定；对角线孔距根据铁塔大小计算可得

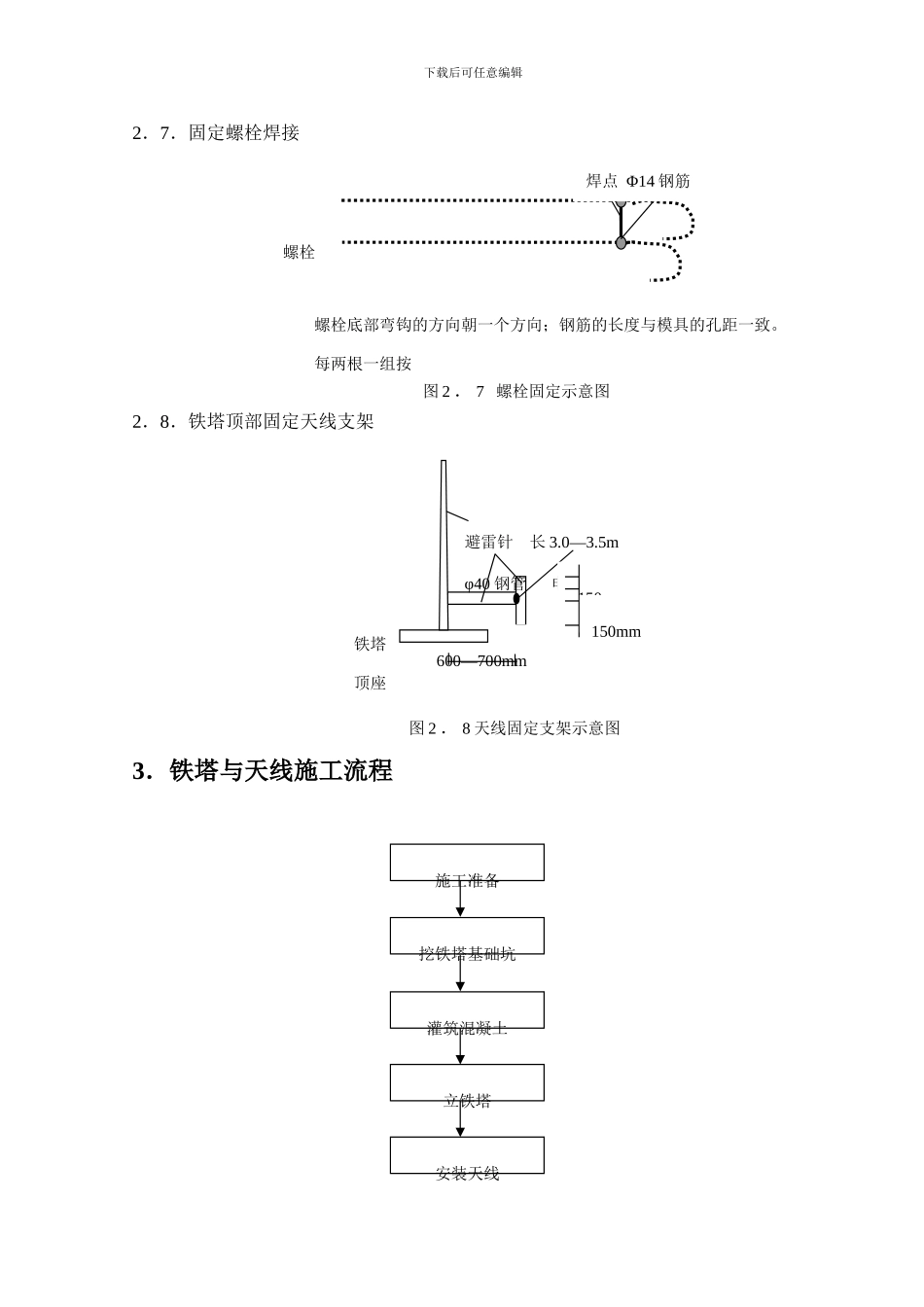

图 2 ． 6 模具示意图下载后可任意编辑2．7．固定螺栓焊接2．8．铁塔顶部固定天线支架3．铁塔与天线施工流程 螺栓底部弯钩的方向朝一个方向；钢筋的长度与模具的孔距一致
每两根一组按此制作
螺栓图 2 ． 7 螺栓固定示意图避雷针 长 3
5mφ40 钢管 电焊点 150mm150mm600—700mm铁塔顶座图 2 ． 8 天线固定支架示意图焊点 Φ14 钢筋施工准备灌筑混凝土挖铁塔基础坑立铁塔安装天线下载后可任意编辑4．挖铁塔基础坑4．1．塔基坑定位：根据设计及现场实际情况，进行塔基准拟定桩，划白线
4．2．塔基坑的大小：根据铁塔的高度和塔基的土质拟定坑的长、宽、高，标准按设计文献
4．3．塔基坑的形状：根据塔基所处位置的土质拟定
4．4．挖方为土质时，采纳镐锹直接开挖方式，每层取土时，先挖坑的四周，再慢慢往坑中间方向挖
挖到大于 0
8m 深或土较多时，采纳吊篮（桶）方式将挖土取出：坑内的人将土装满吊篮，坑的人用
